MVC सिस्टम आर्किटेक्चर जनरेटर के उपयोग के लिए एक व्यापक गाइड

यह ट्यूटोरियल उपयोग करने के लिए एक कदम-दर-कदम गाइड प्रदान करता है MVC सिस्टम आर्किटेक्चर जनरेटर, एक शक्तिशाली उपकरण जिसके लिए उपयोग केस विवरण को UML कंट्रोलर क्लास डायग्राम और MVC अनुक्रम डायग्राम में बदलने के लिए डिज़ाइन किया गया है। AI का उपयोग करके, यह उपकरण उच्च स्तर की आवश्यकताओं और कार्यान्वयन स्तर के डिज़ाइन के बीच के अंतर को दूर करता है, जिससे विकासकर्ताओं को सिस्टम विकास के लिए सटीक, कार्यान्वयन योग्य नक्शे बनाने में सक्षम बनाता है। अपने उपयोग केस के लिए विस्तृत UML कलाकृतियां उत्पन्न करने और उपकरण का उपयोग करने के लिए नीचे दिए गए चरणों का पालन करें।

कदम-दर-कदम गाइड

चरण 1: MVC सिस्टम आर्किटेक्चर जनरेटर तक पहुंचें

पर जाएं उपकरण मुख्य मेनू में।
चुनें एप्स ड्रॉपडाउन से।
चुनें MVC सिस्टम आर्किटेक्चर जनरेटर.
क्लिक करें अब शुरू करें उपकरण खोलने के लिए।

चरण 2: उपयोग केस विवरण प्रदान करें

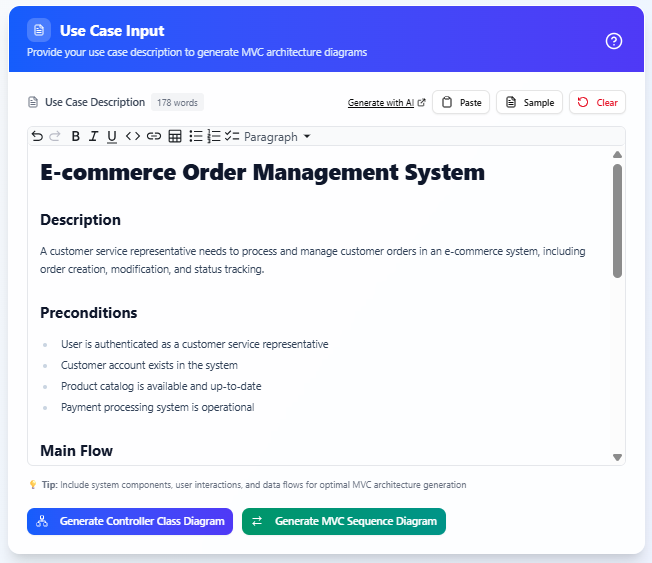

MVC सिस्टम आर्किटेक्चर जनरेटर इंटरफेस में, उपयोग केस विवरण दर्ज करने के लिए उपलब्ध बड़े पाठ क्षेत्र को ढूंढें।
एक विस्तृत उपयोग केस विवरण दर्ज करें, जिसमें शामिल है:

पूर्वशर्तें: उपयोग केस शुरू करने से पहले जो शर्तें सत्य होनी चाहिए।
मुख्य प्रवाह: उपयोग केस के लिए मुख्य चरणों का क्रम।
वैकल्पिक प्रवाह: विकल्प या वैकल्पिक परिदृश्य।
पोस्टशर्तें: उपयोग केस पूरा होने के बाद सिस्टम की स्थिति।

आप उपयोग केस विवरण निम्नलिखित तरीकों से प्रदान कर सकते हैं:

प्रत्यक्ष इनपुट: विवरण को सीधे पाठ क्षेत्र में टाइप करें।
सामग्री पेस्ट करें: किसी अन्य स्रोत से एक पूर्व-तैयार उपयोग केस विवरण को कॉपी और पेस्ट करें।
उपयोग केस विवरण जनक: अलग-अलग उपयोग केस विवरण के उपयोग से उच्च गुणवत्ता वाला उपयोग केस विवरण उत्पन्न करेंउपयोग केस विवरण जनक एप्लिकेशन, फिर इसे उत्तम परिणाम के लिए पाठ क्षेत्र में पेस्ट करें।

विवरण की समीक्षा करें ताकि यह सुनिश्चित हो कि सभी प्रासंगिक विवरण शामिल हों। विस्तृत विवरण से अधिक सटीक UML आउटपुट मिलते हैं।

चरण 3: नियंत्रक वर्ग आरेख उत्पन्न करें

जब उपयोग केस विवरण से संतुष्ट हो जाएं, तो क्लिक करेंनियंत्रक वर्ग आरेख उत्पन्न करें.
इस उपकरण को इनपुट की प्रक्रिया करने और एक UML वर्ग आरेख उत्पन्न करने के लिए एकल नियंत्रक वर्ग के साथ उपयोग करता है। इस वर्ग में उपयोग केस को संभालने के लिए आवश्यक सभी संचालन शामिल हैं, जो मुख्य और वैकल्पिक प्रवाहों से निकाले गए हैं।
उदाहरण के लिए, एक ई-कॉमर्स ऑर्डर प्रबंधन प्रणाली में एक ‘ऑर्डर रखें’ उपयोग केस के लिए, उत्पन्न नियंत्रक वर्ग (उदाहरण के लिए, ऑर्डर रखें नियंत्रक) में ऐसे संचालन शामिल हो सकते हैं जैसे:
- +ग्राहक खोजें कार्य करें()
- +ग्राहक जानकारी प्रदर्शित करें()
- +ऑर्डर बनाएं या संपादित करें()
- +उत्पाद उपलब्धता की पुष्टि करें()
- +भुगतान प्रक्रिया करें()
- +ऑर्डर पुष्टिकरण उत्पन्न करें()
सुनिश्चित करने के लिए उत्पन्न वर्ग आरेख की समीक्षा करें कि संचालन उपयोग केस की आवश्यकताओं के अनुरूप हैं। आवश्यकता होने पर, उपयोग केस विवरण पर वापस जाएं और आरेख को पुनः उत्पन्न करें।

चरण 4: MVC अनुक्रम आरेख उत्पन्न करें

क्लिक करेंMVC अनुक्रम आरेख उत्पन्न करेंएक ही उपयोग केस विवरण पर आधारित UML अनुक्रम आरेख उत्पन्न करने के लिए।
उत्पन्न आरेख मॉडल-व्यू-नियंत्रक (MVC) पैटर्न का अनुसरण करता है और शामिल है:
- अभिनेता: उपयोगकर्ता या प्रणाली के साथ अंतरक्रिया करने वाला बाहरी एजेंट।
- दृश्य जीवन रेखा: उपयोगकर्ता इंटरफेस घटकों का प्रतिनिधित्व करता है।
- नियंत्रण जीवन रेखा: चरण 3 में उत्पन्न कंट्रोलर क्लास का प्रतिनिधित्व करता है।
- मॉडल जीवन रेखा: डेटा या व्यावसायिक तर्क घटकों का प्रतिनिधित्व करता है।
अनुक्रम आरेख मुख्य प्रवाह और वैकल्पिक प्रवाहों के लिए अंतरक्रियाओं को दर्शाता है, जैसे:
- सामान्य परिदृश्य (उदाहरण के लिए, सफल क्रम रखरेखा)।
- वैकल्पिक परिदृश्य (उदाहरण के लिए, अमान्य भुगतान, स्टॉक से बाहर, अमान्य डिलीवरी पता)।
- अपवादात्मक परिदृश्य (उदाहरण के लिए, भुगतान गेटवे त्रुटि, क्रम रद्दीकरण)।
अनुक्रम आरेख की समीक्षा करें ताकि यह सुनिश्चित हो कि उपयोग केस में वर्णित सभी परिदृश्यों का सही ढंग से प्रतिनिधित्व किया गया हो। यदि संशोधन की आवश्यकता हो, तो उपयोग केस विवरण को संशोधित करें और आरेख को पुनः उत्पन्न करें।

चरण 5: आरेखों को संशोधित करें और निर्यात करें

कंट्रोलर क्लास आरेख और MVC अनुक्रम आरेख दोनों को आगे के उपयोग या चर्चा के लिए निर्यात किया जा सकता है।
यदि संशोधन की आवश्यकता हो, तो निम्नलिखित पर क्लिक करेंअनुक्रम आरेख को संशोधित करेंबटन, आप उत्पन्न अनुक्रम आरेख को सुधारने के लिए जीवन रेखा, संदेश, अंतरक्रिया और अन्य आरेख तत्वों को बेहतर बना सकते हैं।
आरेखों को जीवन रेखा, संदेश या अंतरक्रिया के अनुकूलन, कंट्रोलर क्लास में संचालन जोड़ने या संशोधित करने, या अतिरिक्त टिप्पणियों या स्वरूपण के साथ आरेखों को बेहतर बनाने के लिए समाक्षरित UML संपादक (जैसे विजुअल पैराडाइग्म ऑनलाइन) का उपयोग करें।
दस्तावेजीकरण या प्रस्तुतियों में शामिल करने के लिए आरेखों को मानक प्रारूपों (जैसे SVG) में निर्यात करें।

निष्कर्ष

एमवीसी सिस्टम आर्किटेक्चर जनरेटर विकासकर्मियों को उच्च स्तरीय उपयोग केस विवरणों से विस्तृत UML कंट्रोलर क्लास और एमवीसी अनुक्रम आरेखों तक प्रभावी ढंग से संक्रमण करने में सक्षम बनाता है। इस पाठ्यक्रम में दिए गए चरणों का पालन करके आप प्रणाली के कार्यान्वयन के लिए सटीक, कार्यान्वयन योग्य नक्शे बना सकते हैं। चाहे आप एटीएम प्रणाली, एक ऑनलाइन प्लेटफॉर्म या कोई अन्य एप्लिकेशन डिज़ाइन कर रहे हों, यह उपकरण प्रक्रिया को सरल बनाता है, समय बचाता है और सटीकता में सुधार करता है। आगे के संशोधन के लिए, समाक्षरित UML संपादकों का उपयोग करें ताकि आप आरेखों को अपनी सटीक आवश्यकताओं के अनुसार अनुकूलित कर सकें।
