UML विस्तारता तंत्र की व्याख्या

परिचय

एकीकृत मॉडलिंग भाषा (UML) एक लचीली और मानकीकृत मॉडलिंग भाषा के रूप में कार्य करती है, जो विभिन्न प्रकार की सिस्टम-केंद्रित प्रक्रियाओं के निर्देशांक, दृश्यीकरण, निर्माण और दस्तावेजीकरण के लिए अमूल्य है। इसका संरचना-केंद्रित, उपयोग केस-आधारित, वस्तु-आधारित और घटक-आधारित दृष्टिकोण विभिन्न क्षेत्रों और विधियों में एक प्रमुख विकल्प बनाता है।

हालांकि, इसकी व्यापकता के बावजूद, कभी-कभी आपको UML को अपने विशिष्ट समस्या क्षेत्र के अनुकूल बनाने या प्रभावी संचार सुनिश्चित करने के लिए उसका विस्तार करने की आवश्यकता महसूस हो सकती है। यहीं पर UML विस्तारता तंत्र काम आते हैं।

तीन UML विस्तारता तंत्रों का उद्घाटन

UML को जानबूझकर खुले अंत वाला डिज़ाइन किया गया है, जिसमें यह स्वीकार किया गया है कि एक ही दृष्टिकोण सभी क्षेत्रों और समयावधि में प्रत्येक मॉडलिंग विसंगति को कवर नहीं करता है। इस समस्या के समाधान के लिए UML तीन विस्तारता तंत्र प्रस्तुत करता है:

1. स्टेरियोटाइप्स: स्टेरियोटाइप्स UML शब्दावली को बढ़ाते हैं, जिससे मौजूदा बिल्डिंग ब्लॉक्स से निर्मित नए बिल्डिंग ब्लॉक्स के निर्माण की अनुमति मिलती है, लेकिन ये अपने क्षेत्र के अनुकूल बनाए गए हैं। ये UML बिल्डिंग ब्लॉक्स को वर्गीकृत या चिह्नित करते हैं, जिससे वे अपनी समस्या की भाषा के अनुरूप तत्वों को लाते हैं, जबकि मूल मॉडल घटकों के समान दिखते हैं।


   उदाहरण: जावा या सी++ जैसी प्रोग्रामिंग भाषाओं में, उपयुक्त स्टेरियोटाइप के साथ चिह्नित करके एक्सेप्शन को प्रथम-श्रेणी नागरिक के रूप में मॉडल किया जा सकता है, जैसा कि “ओवरफ्लो” क्लास के उदाहरण में दिखाया गया है।



2. टैग किए गए मूल्य: टैग किए गए मूल्य UML तत्वों के गुणों को बढ़ाते हैं, जिससे तत्व के विवरण में नए जानकारी को शामिल करने की अनुमति मिलती है। ये गुण मॉडल तत्वों के लिए कीवर्ड-मूल्य जोड़ियों को परिभाषित करते हैं, जिससे तत्व के विवरण में सुधार होता है। टैग किए गए मूल्य मौजूदा मॉडल तत्वों या विशिष्ट स्टेरियोटाइप्स के लिए परिभाषित किए जा सकते हैं, जिससे प्रत्येक तत्व जिसमें वह स्टेरियोटाइप हो, उस टैग किए गए मूल्य को विरासत में प्राप्त करता है।


   उदाहरण: टैग किए गए मूल्य को कोड उत्पादन या कॉन्फ़िगरेशन प्रबंधन से संबंधित गुणों को निर्दिष्ट करने के लिए उपयोग किया जा सकता है, जैसे प्रोग्रामिंग भाषा मैपिंग, लेखकता, संस्करण या कॉन्फ़िगरेशन मेटाडेटा।

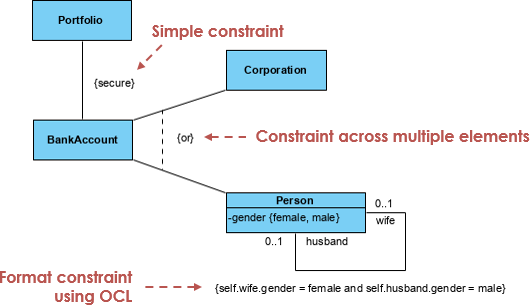

   सीमाएँ: सीमाएँ UML तत्वों के अर्थ को नए नियमों को जोड़कर या मौजूदा नियमों को संशोधित करके बढ़ाती हैं। ये उन शर्तों को निर्धारित करती हैं जो एक अच्छी तरह से गठित मॉडल के लिए सत्य होनी चाहिए, जिससे तत्व के विवरण के किसी पहलू को स्पष्ट करने या अतिरिक्त सीमाओं को लागू करने का तरीका प्रदान करती है।

   उदाहरण: सीमाएँ संबंधों पर लागू की जा सकती हैं ताकि एन्क्रिप्शन आवश्यकताओं को निर्दिष्ट किया जा सके या एक संबंधों के सेट में दृश्यमान संबंध को अलग किया जा सके।



इन विस्तारता तंत्रों को शामिल करने से आपको आवश्यकताओं के अनुकूल UML को अनुकूलित करने की क्षमता मिलती है, बिना मूल मॉडलिंग भाषा के बदले बिना।

UML विस्तारता के प्रभावी उपयोग

UML विस्तारता तंत्र के लाभों को अधिकतम करने और संभावित नुकसानों को कम करने के लिए:

• अपने प्रोजेक्ट में एक संक्षिप्त सेट के स्टेरियोटाइप्स, टैग किए गए मूल्यों और सीमाओं के उपयोग को मानकीकृत करें।
• स्टेरियोटाइप्स और टैग किए गए मूल्यों के लिए सार्थक नाम चुनें।
• जब निर्दिष्टता को कम किया जा सकता है, तो सीमाओं को निर्दिष्ट करने के लिए मुक्त रूप से लिखे गए पाठ का उपयोग करें; आवश्यकता पड़ने पर अधिक सख्त व्यक्तिकरण के लिए ऑब्जेक्ट कंस्ट्रेंट लैंग्वेज (OCL) का उपयोग करने के बारे में सोचें।

याद रखें, जबकि इन तंत्रों से UML की लचीलापन और उपयोगिता में सुधार होता है, वे मानक UML रूप से विचलन के कारण अंतरकार्यक्षमता की समस्या पैदा कर सकते हैं। इसलिए उनके उपयोग को सावधानी से विचार करना चाहिए, केवल तभी उपयोग करें जब वे विशिष्ट प्रोजेक्ट की आवश्यकताओं के लिए अनिवार्य हों।

निष्कर्ष

सॉफ्टवेयर इंजीनियरिंग और सिस्टम मॉडलिंग के क्षेत्र में, एकीकृत मॉडलिंग भाषा (UML) एक शक्तिशाली और लचीली उपकरण के रूप में उभरती है। इसके विस्तारता तंत्र—स्टेरियोटाइप्स, टैग किए गए मूल्य और सीमाएँ—विभिन्न समस्या क्षेत्रों की विशिष्ट आवश्यकताओं के अनुकूल UML को ढालने का एक महत्वपूर्ण तरीका प्रदान करते हैं, बिना इसकी मूल मॉडलिंग भाषा के बदले बिना।

ये तंत्र प्रैक्टिशनर्स को विशिष्ट बिल्डिंग ब्लॉक्स बनाने, तत्व विवरण को समृद्ध बनाने और विशिष्ट नियमों या शर्तों को लागू करने की क्षमता प्रदान करते हैं, सभी उपयोग UML फ्रेमवर्क के अनुसार। हालांकि, UML विस्तारता की पूरी क्षमता का उपयोग करने के लिए बेस्ट प्रैक्टिस का पालन करना आवश्यक है:

1. मानकीकरण: अपने प्रोजेक्ट में स्टेरियोटाइप्स, टैग किए गए मूल्यों और सीमाओं के एक मानकीकृत सेट को अपनाएं ताकि स्थिरता और स्पष्टता बनी रहे।
2. सार्थक नामाकरण: स्टेरियोटाइप्स और टैग्ड मानों के लिए स्पष्ट और सार्थक नामों का उपयोग करें, ताकि उनका उद्देश्य स्पष्ट रहे।
3. लचीलापन और सटीकता: सीमाओं को व्यक्त करने के लिए आवश्यक सटीकता के स्तर के आधार पर मुक्त रूप से लिखे गए पाठ और ऑब्जेक्ट कंस्ट्रेंट लैंग्वेज (OCL) के बीच चयन करें।

जबकि इन विस्तारन तंत्रों में कस्टमाइजेशन के बहुत सारे संभावनाएं हैं, सावधानी बरतना आवश्यक है। मानक UML से विचलन करने से अंतरकार्यकारिता की समस्याएं हो सकती हैं। इसलिए, UML विस्तारन का उपयोग करने का निर्णय हमेशा एक जानबूझकर लिया गया निर्णय होना चाहिए, जिसे तब तक सुरक्षित रखा जाए जब तक कि यह आपके मॉडलिंग प्रयासों की प्रभावीता को स्पष्ट रूप से बढ़ाने के लिए आवश्यक हो। इस तरह से सावधानी से उपयोग करने पर, UML केवल एक मॉडलिंग भाषा नहीं बल्कि विभिन्न क्षेत्रों और विधियों में जटिल समस्याओं के समाधान के लिए एक लचीला उपकरण बन जाता है।
