अनुक्रम आरेख क्या है
सॉफ्टवेयर विकास में प्रोजेक्ट में शामिल सभी स्टेकहोल्डर्स के बीच कुशल संचार और समझ की आवश्यकता होती है। प्रभावी संचार और समझ के लिए एक महत्वपूर्ण उपकरण अनुक्रम आरेख है। एक अनुक्रम आरेख समय के साथ एक सिस्टम के विभिन्न घटकों के बीच अंतरक्रियाओं का आरेखीय प्रतिनिधित्व है। एक सिस्टम के भीतर अंतरक्रियाओं का सही ढंग से प्रतिनिधित्व करने के लिए अनुक्रम आरेख बनाने के लिए एक अच्छी तरह से परिभाषित प्रक्रिया का पालन करना आवश्यक है। वे सॉफ्टवेयर विकास में वस्तुओं के बीच संदेशों के प्रवाह और उन संदेशों के भेजे और प्राप्त किए जाने के क्रम को दर्शाने के लिए आमतौर पर उपयोग किए जाते हैं।
इस लेख में, हम उपयोग केस-आधारित दृष्टिकोण का उपयोग करके अनुक्रम आरेख कैसे बनाएं, इस पर चर्चा करेंगे।
अनुक्रम आरेख बनाने के लिए एक चरण-दर-चरण मार्गदर्शिका
यह लेख उपयोग केस-आधारित दृष्टिकोण का उपयोग करके अनुक्रम आरेख बनाने के लिए एक चरण-दर-चरण मार्गदर्शिका प्रदान करता है। इस प्रक्रिया का पालन करके आप अपने सिस्टम के भीतर अंतरक्रियाओं के स्पष्ट और व्यापक दृश्य प्रतिनिधित्व बना सकते हैं, जो सुनिश्चित करने में मदद करता है कि सिस्टम उपयोगकर्ताओं की आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है और घटकों के बीच अंतरक्रियाएं अच्छी तरह से परिभाषित और कुशल हैं।
उपयोग केस-आधारित दृष्टिकोण उपयोगकर्ता द्वारा सिस्टम के साथ की जाने वाली मुख्य स्थितियों और अंतरक्रियाओं की पहचान करने पर ध्यान केंद्रित करता है। इस दृष्टिकोण से सुनिश्चित करने में मदद मिलती है कि सिस्टम उपयोगकर्ताओं की आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है और घटकों के बीच अंतरक्रियाएं अच्छी तरह से परिभाषित और कुशल हैं।
चरण 1: उपयोग केस की पहचान करें
उपयोग केस-आधारित दृष्टिकोण का उपयोग करके अनुक्रम आरेख बनाने का पहला चरण सिस्टम के लिए मुख्य उपयोग केस की पहचान करना है। एक उपयोग केस उपयोगकर्ता और सिस्टम के बीच एक विशिष्ट अंतरक्रिया का वर्णन है। उपयोग केस के कुछ उदाहरणों में लॉगिन करना, खरीदारी करना या उपयोगकर्ता प्रोफाइल अपडेट करना शामिल हो सकते हैं।
चरण 2: उपयोग केस आरेख बनाएं
जब आप सिस्टम के लिए मुख्य उपयोग केस की पहचान कर लें, तो आप उन्हें दृश्य रूप से प्रदर्शित करने के लिए उपयोग केस आरेख बना सकते हैं। उपयोग केस आरेख में विभिन्न एक्टर्स (अर्थात उपयोगकर्ता या बाहरी प्रणालियाँ) को दिखाना चाहिए जो सिस्टम के साथ अंतरक्रिया करते हैं, साथ ही विभिन्न उपयोग केस और उनके संबंधों को भी दिखाना चाहिए।
चरण 3: उपयोग केस विवरण विकसित करें
उपयोग केस आरेख में प्रत्येक उपयोग केस के लिए, घटनाओं के प्रवाह खंड के साथ उपयोग केस विवरण विकसित करें। घटनाओं के प्रवाह खंड में उपयोगकर्ता द्वारा सिस्टम के साथ अंतरक्रिया करने के लिए उठाए गए चरणों और सिस्टम द्वारा उन चरणों के प्रति प्रतिक्रिया का वर्णन करना चाहिए।
चरण 4: विभिन्न स्थितियों के लिए अनुक्रम आरेख विकसित करें
उपयोग केस विवरण में घटनाओं के प्रवाह के आधार पर, विभिन्न स्थितियों के लिए अनुक्रम आरेख विकसित करें: सामान्य, वैकल्पिक और त्रुटि। सामान्य स्थिति उपयोगकर्ता द्वारा उपयोग केस को पूरा करने के लिए लिए जाने वाले सामान्य मार्ग का प्रतिनिधित्व करती है। वैकल्पिक स्थितियाँ सामान्य स्थिति से किसी भी विचलन का प्रतिनिधित्व करती हैं जो उपयोगकर्ता ले सकता है, और त्रुटि स्थितियाँ उपयोग केस के दौरान होने वाली किसी भी त्रुटि या अप्रत्याशित घटना का प्रतिनिधित्व करती हैं।
अनुक्रम आरेख समय के साथ विभिन्न वस्तुओं के बीच अंतरक्रियाओं को दिखाना चाहिए, जहां प्रत्येक संदेश को एक ऊर्ध्वाधर तीर के रूप में दर्शाया जाता है। तीरों का क्रम उन संदेशों के भेजे और प्राप्त किए जाने के क्रम का प्रतिनिधित्व करता है।
अनुक्रम आरेख में अंतरक्रिया के हिस्से के रूप में किसी भी शर्त या लूप को भी शामिल करना चाहिए। उदाहरण के लिए, यदि उपयोगकर्ता लॉगिन करते समय गलत पासवर्ड दर्ज करता है, तो सिस्टम एक त्रुटि संदेश प्रदर्शित कर सकता है और उपयोगकर्ता को फिर से कोशिश करने की अनुमति दे सकता है।
चरण 5: सुधारें और संशोधित करें
जब आपने प्रारंभिक अनुक्रम आरेख बना लिया है, तो आपको इसकी ध्यान से समीक्षा करनी चाहिए ताकि सभी अंतरक्रियाएं अच्छी तरह से परिभाषित और कुशल हों। आपको विश्लेषण के आधार पर आरेख को संशोधित करने या सिस्टम डिज़ाइन में बदलाव करने की आवश्यकता हो सकती है।
उदाहरण – मोबाइल बैंकिंग ऐप
मोबाइल बैंकिंग ऐप द्वारा हल करने का समस्या पारंपरिक बैंकिंग की असुविधा और समय लेने वाली प्रकृति है। मोबाइल बैंकिंग ऐप के साथ उपयोगकर्ता किसी भी समय, कहीं भी बैंकिंग लेनदेन कर सकते हैं और अपनी खाता जानकारी तक पहुंच सकते हैं, बिना बैंक शाखा में भौतिक रूप से जाए बिना। इसके अलावा, मोबाइल बैंकिंग ऐप उपयोगकर्ताओं को पारंपरिक बैंकिंग चैनलों के माध्यम से उपलब्ध नहीं होने वाले विभिन्न विशेषताओं और कार्यक्षमताओं की पेशकश करता है, जैसे मोबाइल उपकरण के माध्यम से चेक जमा करना, विशेष प्रस्तावों और प्रचारों को देखना, और खाता चेतावनियों का प्रबंधन करना।
मोबाइल बैंकिंग ऐप का उद्देश्य उपयोगकर्ताओं को गतिशीलता के दौरान अपने वित्तीय प्रबंधन के लिए एक सुविधाजनक और सुरक्षित तरीका प्रदान करना है।
चरण 1: उपयोग केस की पहचान करें
मोबाइल बैंकिंग ऐप के लिए कुछ प्रस्तावित उपयोग केस यहां दिए गए हैं:
- खाता शेष देखें – उपयोगकर्ताओं को अपने खाता शेष और लेनदेन इतिहास देखने की अनुमति देता है।
- धन हस्तांतरण – उपयोगकर्ताओं को अपने अपने खातों के बीच या अन्य खातों में धन हस्तांतरण की अनुमति देता है।
- बिल भुगतान करें – उपयोगकर्ताओं को ऑनलाइन बिल भुगतान करने की अनुमति देता है, जैसे उपयोगिता बिल, क्रेडिट कार्ड बिल और ऋण भुगतान।
- चेक जमा करें – उपयोगकर्ता को अपने मोबाइल उपकरण से चेक की तस्वीर लेकर चेक जमा करने की अनुमति देता है।
- ATM का पता लगाएं – उपयोगकर्ता को पास के एटीएम का पता लगाने और उनके संचालन समय देखने की अनुमति देता है।
- समर्थन से संपर्क करें – उपयोगकर्ता को किसी भी समस्या के साथ मदद के लिए ग्राहक समर्थन से संपर्क करने की अनुमति देता है।
- प्रस्ताव देखें – उपयोगकर्ता को बैंक से विशेष प्रस्तावों या प्रचार देखने की अनुमति देता है।
- चेतावनियाँ प्रबंधित करें – उपयोगकर्ता को खाता चेतावनियाँ प्रबंधित करने की अनुमति देता है, जैसे लेनदेन सूचनाएँ और शेष राशि चेतावनियाँ।
चरण 2: उपयोग केस आरेख बनाएं
चरण 3: उपयोग केस विवरण विकसित करें
मोबाइल बैंकिंग एप्लिकेशन में “फंड ट्रांसफर” उपयोग केस के लिए उपयोग केस विवरण:
उपयोग केस का नाम: फंड ट्रांसफर
कार्यकर्ता: उपयोगकर्ता
सारांश: यह उपयोग केस उपयोगकर्ता को अपने खातों के बीच या अन्य खातों में फंड ट्रांसफर करने की अनुमति देता है।
पूर्वशर्तें:
- उपयोगकर्ता को मोबाइल बैंकिंग एप्लिकेशन में लॉग इन होना चाहिए।
- उपयोगकर्ता को एप्लिकेशन में कम से कम एक खाता सेट अप करना चाहिए।
घटनाओं का मूल अनुक्रम:
- उपयोगकर्ता मुख्य मेनू से “फंड ट्रांसफर” विकल्प चुनता है।
- एप्लिकेशन उपयोगकर्ता को उनके खातों की सूची प्रस्तुत करता है और उन्हें चुनने के लिए प्रेरित करता है कि वे किस खाते से फंड ट्रांसफर करना चाहते हैं।
- उपयोगकर्ता उस खाते का चयन करता है जिससे वे फंड ट्रांसफर करना चाहते हैं।
- एप्लिकेशन उपयोगकर्ता को ग्राहक के खाता जानकारी के साथ भरने के लिए एक फॉर्म प्रस्तुत करता है, जिसमें खाता संख्या और ग्राहक का नाम शामिल है।
- उपयोगकर्ता फॉर्म भरता है और वह राशि डालता है जिसे वे ट्रांसफर करना चाहते हैं।
- एप्लिकेशन ग्राहक की खाता जानकारी और उपयोगकर्ता के खाते में उपलब्ध राशि की पुष्टि करता है।
- यदि पुष्टि सफल होती है, तो एप्लिकेशन उपयोगकर्ता के खाते से ट्रांसफर राशि काटता है और इसे ग्राहक के खाते में जोड़ता है।
- एप्लिकेशन ट्रांसफर के विवरण के साथ उपयोगकर्ता को एक पुष्टि संदेश प्रदर्शित करता है।
वैकल्पिक प्रवाह:
- 6a. यदि प्राप्तकर्ता का खाता जानकारी अमान्य है या उपयोगकर्ता के खाते में उपलब्ध बैलेंस पर्याप्त नहीं है, तो एप्लिकेशन उपयोगकर्ता को एक त्रुटि संदेश प्रदर्शित करता है और उन्हें जानकारी सुधारने या अलग खाता चुनने के लिए प्रेरित करता है।
- 6b. यदि उपयोगकर्ता लेनदेन पूरा होने से पहले इसे रद्द करता है, तो एप्लिकेशन मुख्य मेनू पर वापस आ जाता है।
पोस्ट-शर्तें:
- धन को उपयोगकर्ता के खाते से प्राप्तकर्ता के खाते में सफलतापूर्वक स्थानांतरित कर दिया गया है।
- उपयोगकर्ता को ट्रांसफर के विवरण के साथ एक पुष्टि संदेश प्रस्तुत किया जाता है।
चरण 4: विभिन्न परिदृश्यों के लिए अनुक्रम आरेख विकसित करें
मोबाइल बैंकिंग एप्लिकेशन में “फंड ट्रांसफर” उपयोग केस के सामान्य, वैकल्पिक और अपवाद प्रवाह के लिए यहां अनुक्रम आरेख दिए गए हैं:

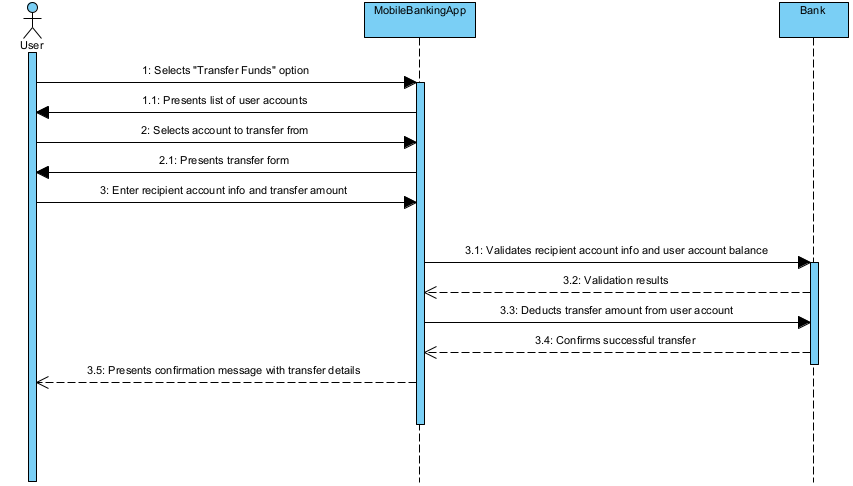

सामान्य प्रवाह अनुक्रम आरेख:

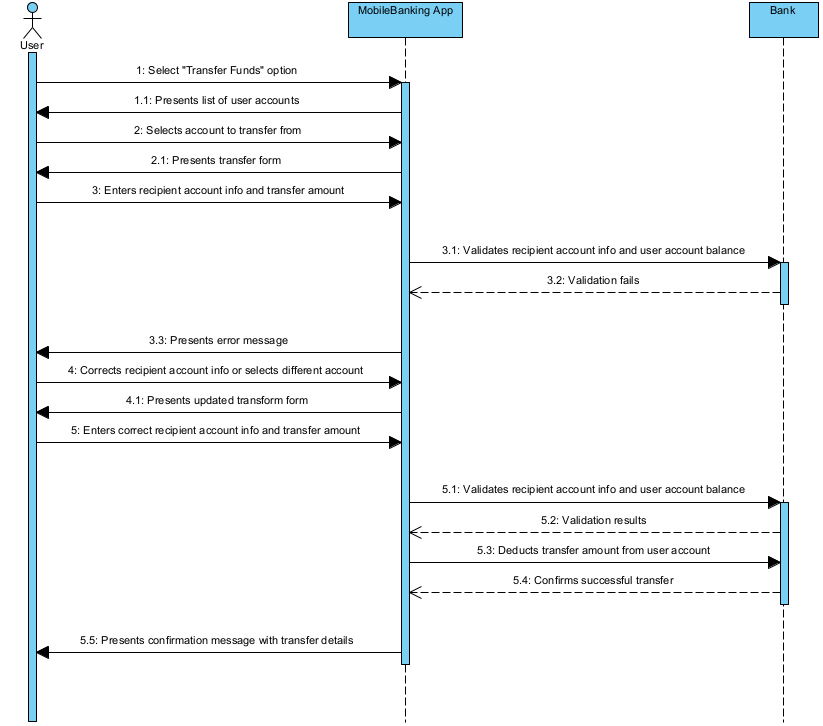

वैकल्पिक प्रवाह अनुक्रम आरेख (6a):

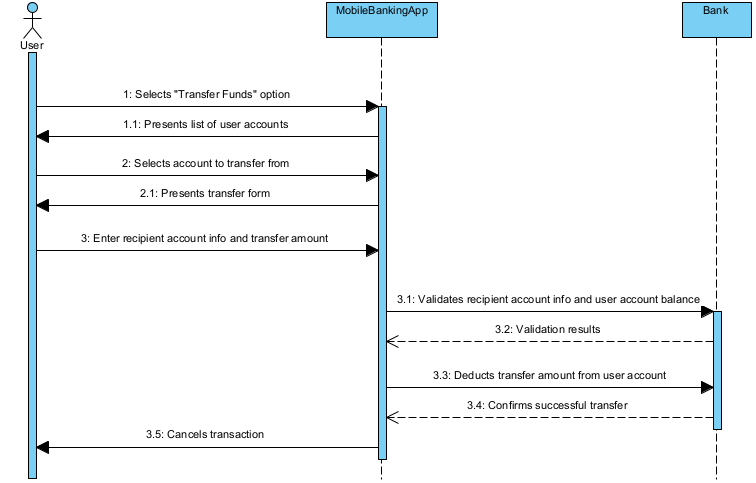

वैकल्पिक प्रवाह अनुक्रम आरेख (6b):
चरण 5: सुधारें और संशोधित करें
अब, हम केवल सामान्य प्रवाह अनुक्रम आरेख को एक अधिक विस्तृत MVC अनुक्रम आरेख में विस्तारित करेंगे:
सारांश
अनुक्रम आरेख बनाने के लिए उपयोग केस-आधारित दृष्टिकोण का उपयोग करने से यह सुनिश्चित करने में मदद मिलती है कि प्रणाली उपयोगकर्ताओं की आवश्यकताओं को पूरा करने के लिए डिज़ाइन की गई है और घटकों के बीच अंतरक्रियाएं अच्छी तरह से परिभाषित और कुशल हैं। अनुक्रम आरेख सॉफ्टवेयर डिज़ाइन और विकास में एक महत्वपूर्ण उपकरण है क्योंकि यह प्रणाली के भीतर वस्तुओं या घटकों के बीच अंतरक्रियाओं को दर्शाने में मदद करता है। एक अनुक्रम आरेख एक प्रकार का अंतरक्रिया आरेख है जो प्रणाली में वस्तुओं या अभिनेताओं के बीच आदान-प्रदान किए गए संदेशों के प्रवाह को दर्शाता है। विशेष रूप से एक विशिष्ट उपयोग केस के प्रति प्रणाली के व्यवहार को समझने और डिज़ाइन करने में ये उपयोगी होते हैं। घटनाओं के प्रवाह वाले उपयोग केस विवरण के साथ विकास करने के बाद विभिन्न परिदृश्यों के लिए अनुक्रम आरेख विकसित करने से आप प्रणाली की अंतरक्रियाओं का स्पष्ट और व्यापक दृश्य प्राप्त कर सकते हैं।
