प्रभावी सॉफ्टवेयर डिज़ाइन: क्लास डायग्राम और ईआरडी के बीच संतुलन बनाए रखना

परिचय

सॉफ्टवेयर विकास की दुनिया में, एक टिकाऊ और कुशल एप्लिकेशन बनाने के लिए सावधानीपूर्वक योजना बनाना और डिज़ाइन करना आवश्यक होता है। इस प्रक्रिया के केंद्र में दो मूलभूत उपकरण हैं – क्लास डायग्राम और एंटिटी-रिलेशनशिप डायग्राम (ईआरडी)। क्लास डायग्राम हमें हमारे सॉफ्टवेयर की संरचना और व्यवहार को देखने में सक्षम बनाते हैं, जबकि ईआरडी हमें सिस्टम के नीचे के डेटा और डेटाबेस स्कीमा को मॉडल करने में मदद करते हैं। हालांकि, सफल सॉफ्टवेयर विकास की कुंजी इन दोनों महत्वपूर्ण पहलुओं के बीच सही संतुलन बनाए रखने में है।

क्लास डायग्राम बनाम ईआरडी

क्लास डायग्राम और एंटिटी-रिलेशनशिप डायग्राम (ईआरडी) सॉफ्टवेयर विकास में उपयोग किए जाने वाले दो अलग-अलग प्रकार के डायग्राम हैं जो सिस्टम के अलग-अलग पहलुओं को दर्शाते हैं, लेकिन इस बात में संबंधित हैं कि दोनों सॉफ्टवेयर सिस्टम के मॉडलिंग और डिज़ाइन में मदद करते हैं।

1. उद्देश्य और फोकस:
   • क्लास डायग्राम:क्लास डायग्राम का मुख्य उपयोग ऑब्जेक्ट-ओरिएंटेड मॉडलिंग और डिज़ाइन में एक सिस्टम की स्थिर संरचना को दर्शाने के लिए किया जाता है। इनका फोकस सिस्टम में क्लासेज़ या ऑब्जेक्ट्स, उनके गुण, विधियाँ, संबंध और विरासत के पद्धति पर होता है।
   • ईआरडी (एंटिटी-रिलेशनशिप डायग्राम):ईआरडी का उपयोग सिस्टम के डेटा या डेटाबेस स्कीमा को मॉडल करने के लिए किया जाता है। इनका फोकस एंटिटीज़ (टेबल्स), उनके गुण (कॉलम्स), और इन एंटिटीज़ के बीच संबंध पर होता है। ईआरडी आमतौर पर डेटाबेस डिज़ाइन से जुड़े होते हैं।
2. तत्व:
   • क्लास डायग्राम:क्लास डायग्राम में आप क्लासेज़, गुण, विधियाँ, संबंध, सामान्यीकरण/विशिष्टीकरण संबंध (विरासत), और निर्भरताओं को पाएंगे।
   • ईआरडी:ईआरडी में आप एंटिटीज़ (टेबल्स), गुण (कॉलम्स), संबंध (एक-से-एक, एक-से-बहुत, बहुत-से-बहुत), और कीज़ (प्राथमिक कीज़, विदेशी कीज़) को पाएंगे।
3. क्लास डायग्राम और ईआरडी के बीच संबंध:
   • सॉफ्टवेयर विकास में, एप्लिकेशन के डेटा मॉडल (ईआरडी) और उसके ऑब्जेक्ट-ओरिएंटेड डिज़ाइन (क्लास डायग्राम) के बीच अक्सर एक मजबूत संबंध होता है।

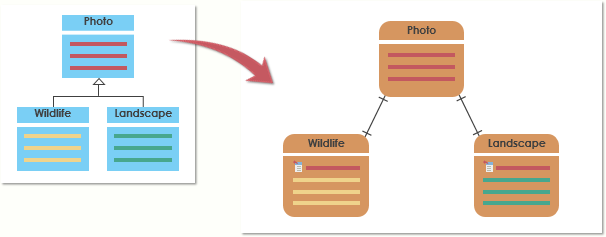

   • एंटिटीज़ को क्लासेज़ में मैप करना:बहुत सारे मामलों में, ईआरडी में प्रत्येक एंटिटी को क्लास डायग्राम में एक क्लास में मैप किया जा सकता है। उदाहरण के लिए, यदि आपके ईआरडी में “कर्मचारी” एंटिटी है, तो आप अपने क्लास डायग्राम में “कर्मचारी” क्लास बना सकते हैं।
   • गुणों को मैप करना:एंटिटी गुण (कॉलम्स) को क्लास गुण या प्रॉपर्टीज़ में मैप किया जा सकता है। उदाहरण के लिए, ईआरडी में “नाम” गुण को क्लास में “नाम” प्रॉपर्टी के साथ मैप किया जा सकता है।
   • संबंधों को मैप करना:ईआरडी में एंटिटीज़ के बीच संबंधों को क्लास डायग्राम में क्लासेज़ के बीच संबंध के रूप में दर्शाया जा सकता है। उदाहरण के लिए, ईआरडी में “ऑर्डर” एंटिटी और “ग्राहक” एंटिटी के बीच एक-से-बहुत संबंध को क्लास डायग्राम में “ऑर्डर” क्लास और “ग्राहक” क्लास के बीच संबंध के रूप में दर्शाया जा सकता है।
   • कीज़ को मैप करना:ईआरडी में प्राथमिक कीज़ को कभी-कभी क्लास डायग्राम में यूनिक आईडी या कीज़ के रूप में दर्शाया जा सकता है।
4. अलग-अलग स्तर की अमूर्तता:
   • क्लास डायग्राम का अक्सर सॉफ्टवेयर डिज़ाइन चरण के दौरान उपयोग किया जाता है ताकि एप्लिकेशन की उच्च स्तरीय संरचना क्लासेज़, ऑब्जेक्ट्स और उनके बीच के इंटरैक्शन के संदर्भ में वर्णित की जा सके।
   • दूसरी ओर, ईआरडी डेटा स्टोरेज और रिट्रीवल के पहलुओं पर अधिक ध्यान केंद्रित करते हैं, जो डेटा के डेटाबेस में संरचना के बारे में वर्णन करते हैं।

सारांश के रूप में, क्लास डायग्राम और ईआरडी सॉफ्टवेयर विकास में अलग-अलग उद्देश्यों के लिए उपयोग किए जाते हैं। हालांकि, उनके बीच संबंध होता है, क्योंकि ईआरडी में दर्शाए गए डेटा मॉडल अक्सर क्लास डायग्राम में क्लासेज़ और ऑब्जेक्ट्स के डिज़ाइन को प्रभावित करते हैं, जिससे सॉफ्टवेयर सिस्टम के डेटा और कार्यक्षमता के बीच अच्छा संतुलन बना रहता है।

ईआरडी और क्लास डायग्राम का सारांश

सॉफ्टवेयर विकास में क्लास डायग्राम और एंटिटी-रिलेशनशिप डायग्राम (ERD) की तुलना करने वाली एक तालिका है:

पहलू	क्लास डायग्राम	एंटिटी-रिलेशनशिप डायग्राम (ERD)
उद्देश्य	सॉफ्टवेयर प्रणाली में क्लासेस और ऑब्जेक्ट्स की स्थिर संरचना और व्यवहार का प्रतिनिधित्व करता है।	डेटाबेस प्रणाली में डेटा संरचना और संबंधों का मॉडलिंग करता है।
फोकस	क्लासेस, ऑब्जेक्ट्स, मेथड्स, एट्रिब्यूट्स, इनहेरिटेंस और डिपेंडेंसीज।	एंटिटीज, एट्रिब्यूट्स (कॉलम), संबंध (एक से एक, एक से बहुत, बहुत से बहुत), कीज (प्राथमिक, विदेशी)।
तत्व	क्लासेस, एसोसिएशन्स, एट्रिब्यूट्स, मेथड्स, जनरलाइजेशन/स्पेशलाइजेशन संबंध, डिपेंडेंसीज।	एंटिटीज (टेबल), एट्रिब्यूट्स (कॉलम), संबंध (एसोसिएशन्स), कीज (प्राथमिक, विदेशी)।
उपयोग चरण	सॉफ्टवेयर डिजाइन और मॉडलिंग चरणों के दौरान उपयोग किया जाता है।	डेटाबेस डिजाइन और मॉडलिंग चरणों के दौरान उपयोग किया जाता है।
प्रतिनिधित्व	क्लासेस और उनके बारे में बातचीत की संरचना और व्यवहार का प्रतिनिधित्व करता है।	डेटाबेस में डेटा स्टोरेज स्कीमा, संबंध और अनुबंधों का प्रतिनिधित्व करता है।
मैपिंग	क्लासेस को एंटिटीज में मैप करता है, क्लास एट्रिब्यूट्स को एंटिटी एट्रिब्यूट्स में, एसोसिएशन्स को संबंधों में और डिपेंडेंसीज को डेटाबेस अनुबंधों में मैप करता है।	एंटिटीज को क्लासेस में मैप करता है, एंटिटी एट्रिब्यूट्स को क्लास एट्रिब्यूट्स में, संबंधों को एसोसिएशन्स में और कीज को यूनिक आईडेंटिफायर्स या प्रॉपर्टीज में मैप करता है।
अबस्ट्रैक्शन स्तर	सॉफ्टवेयर घटकों और उनके बारे में बातचीत के उच्च स्तर के दृष्टिकोण का प्रतिनिधित्व करता है।	प्रणाली के निम्न स्तर के डेटा स्टोरेज और रिट्रीवल पहलुओं पर ध्यान केंद्रित करता है।
उदाहरण उपयोग केस	ऑब्जेक्ट-ओरिएंटेड सॉफ्टवेयर प्रणालियों, जैसे एप्लिकेशन और प्रणालियों के डिजाइन और मॉडलिंग।	डेटा को स्टोर और प्रबंधित करने के लिए संबंधात्मक डेटाबेस के डिजाइन और मॉडलिंग।
टूल उपयोग	UML मॉडलिंग टूल्स (जैसे UMLet, Lucidchart, Enterprise Architect) द्वारा समर्थित।	डेटाबेस डिज़ाइन टूल्स (जैसे MySQL Workbench, ERwin, dbForge Studio) द्वारा समर्थित।
संबंध	क्लास डायग्राम और डेटा मॉडल (ERD) के बीच एक संबंध है क्योंकि डेटा मॉडल क्लास और विशेषता डिज़ाइन को प्रभावित कर सकता है।	एरडीएस का आमतौर पर सॉफ्टवेयर सिस्टम के लिए डेटाबेस स्कीमा बनाने के आधार के रूप में उपयोग किया जाता है, जो क्लास डिज़ाइन को प्रभावित कर सकता है।

याद रखें कि जबकि क्लास डायग्राम और ईआरडीएस के अलग-अलग फोकस होते हैं, लेकिन उनका उपयोग सॉफ्टवेयर विकास प्रक्रिया में आमतौर पर एक साथ किया जाता है ताकि डेटा संरचना और सॉफ्टवेयर डिज़ाइन अच्छी तरह से समायोजित हों, विशेष रूप से उन एप्लिकेशन में जो डेटा स्टोरेज और रिट्रीवल के लिए डेटाबेस पर अधिक निर्भर हों।

किसका उपयोग कब और कैसे करें?

क्लास डायग्राम या एंटिटी-रिलेशनशिप डायग्राम (ईआरडी) का उपयोग करने का निर्णय आपके सॉफ्टवेयर विकास प्रोजेक्ट के विशिष्ट चरण और आवश्यकताओं पर और उस बात पर निर्भर करता है जो आप संचार या डिज़ाइन करना चाहते हैं। यहां प्रत्येक के उपयोग के लिए गाइडलाइन्स दी गई हैं:

क्लास डायग्राम का उपयोग करें जब:

1. ऑब्जेक्ट-ओरिएंटेड सिस्टम का डिज़ाइन करना:क्लास डायग्राम तब सबसे उपयुक्त होते हैं जब आप ऑब्जेक्ट-ओरिएंटेड सॉफ्टवेयर सिस्टम, जैसे एप्लिकेशन, का डिज़ाइन कर रहे हों, जहां आप क्लासेस, उनकी विशेषताओं, विधियों और उनके बीच के इंटरैक्शन का प्रतिनिधित्व करना चाहते हों।
2. सॉफ्टवेयर आर्किटेक्चर का मॉडलिंग:क्लास डायग्राम आपके सॉफ्टवेयर की स्थिर संरचना के मॉडलिंग में सहायता करते हैं, जिसमें क्लासेस के बीच संबंध और उनकी सिस्टम के भीतर संगठन शामिल है।
3. कोड संरचना को दृश्यमान बनाना:वे आपके कोडबेस की संरचना के दृश्य प्रतिनिधित्व प्रदान करने में सहायता करते हैं, जो डेवलपर्स के लिए कोड को समझने और बनाए रखने में मददगार हो सकता है।
4. सॉफ्टवेयर घटकों को परिभाषित करना:अपने सॉफ्टवेयर के मुख्य घटकों, उनकी जिम्मेदारियों और उनके संबंधों को परिभाषित और दस्तावेज़ीकरण के लिए क्लास डायग्राम का उपयोग करें।
5. व्यापार तर्क को कैप्चर करना:यदि आपका ध्यान सॉफ्टवेयर के व्यापार तर्क और कार्यक्षमता को कैप्चर करने पर है, तो क्लास डायग्राम एक अच्छा विकल्प है।

एंटिटी-रिलेशनशिप डायग्राम (ईआरडीएस) का उपयोग करें जब:

1. डेटाबेस का डिज़ाइन करना:ईआरडीएस को विशेष रूप से डेटाबेस के भीतर डेटा संरचना और संबंधों के मॉडलिंग के लिए डिज़ाइन किया गया है। जब आपका मुख्य ध्यान डेटा स्टोरेज, रिट्रीवल और डेटाबेस डिज़ाइन पर है, तो ईआरडीएस का उपयोग करें।
2. डेटाबेस स्कीमा डिज़ाइन:जब आपको अपने एप्लिकेशन के लिए डेटाबेस स्कीमा बनाने या उसमें संशोधन करने की आवश्यकता हो, तो ईआरडीएस टेबल, कॉलम, कीज़ और संबंधों के प्रतिनिधित्व के लिए आवश्यक हैं।
3. डेटा मॉडलिंग:ईआरडीएस का उपयोग डेटा मॉडलिंग के लिए किया जाता है, जिससे वे स्वास्थ्य सेवा, वित्त और ई-कॉमर्स जैसे क्षेत्रों और एप्लिकेशन के लिए उपयुक्त बनाते हैं जहां डेटा मुख्य चिंता है।
4. डेटा अखंडता सुनिश्चित करना:वे एक संबंधात्मक डेटाबेस प्रणाली में डेटा अखंडता सुनिश्चित करने और संदर्भित अखंडता सीमाओं को लागू करने के लिए महत्वपूर्ण हैं।
5. डेटा एंटिटी को परिभाषित करना:ईआरडीएस आपके डेटाबेस में एंटिटी (टेबल), उनकी विशेषताओं और उनके बीच संबंधों को परिभाषित और दस्तावेज़ीकरण में मदद करते हैं।

बहुत सारे सॉफ्टवेयर विकास प्रोजेक्ट्स में आप पाएंगे कि क्लास डायग्राम और ईआरडीएस दोनों का उपयोग एक साथ किया जाता है। क्लास डायग्राम आपको सॉफ्टवेयर की संरचना और व्यवहार के डिज़ाइन में मदद करते हैं, जबकि ईआरडीएस आपको नीचे के डेटा स्टोरेज के डिज़ाइन में मदद करते हैं। इन दोनों डायग्राम को आमतौर पर एक दूसरे के साथ निकटता से समायोजित करने की आवश्यकता होती है ताकि सॉफ्टवेयर सिस्टम सही और कुशलता से काम कर सके। इसलिए, जब आप अपने एप्लिकेशन के डेटा स्टोरेज कंपोनेंट के डिज़ाइन कर रहे हों, तो क्लास डायग्राम से ईआरडीएस में संक्रमण करना आम बात है।

सारांश

प्रभावी सॉफ्टवेयर डिज़ाइन का आधार वर्ग आरेखों और ईआरडी के समन्वित एकीकरण पर निर्भर करता है। वर्ग आरेख हमें कक्षाओं, उनके गुणों और अंतरक्रियाओं को परिभाषित करके एक अच्छी तरह से संरचित ऑब्जेक्ट-ओरिएंटेड सॉफ्टवेयर प्रणाली बनाने में मार्गदर्शन करते हैं। दूसरी ओर, ईआरडी हमें दक्ष और संगठित डेटाबेस संरचनाएं बनाने में सक्षम बनाते हैं, जिससे डेटा को भंडारित, प्राप्त और बनाए रखा जा सके बिना किसी बाधा के।

इस दस्तावेज़ में, हमने यह जांचा कि प्रत्येक आरेख का उपयोग कब करना चाहिए, और समझा कि वर्ग आरेख सॉफ्टवेयर की उच्च स्तरीय संरचना और कार्यक्षमता का प्रतिनिधित्व करने में उत्कृष्ट होते हैं, जबकि ईआरडी डेटा भंडारण और प्राप्ति के मॉडलिंग में उत्कृष्ट होते हैं। हमने जोर देकर कहा कि इन दोनों उपकरणों के बीच सहयोग अक्सर लचीले एप्लिकेशन विकसित करने की कुंजी होती है। सही संतुलन बनाए रखने से यह सुनिश्चित होता है कि हमारा सॉफ्टवेयर न केवल कार्यात्मक रूप से मजबूत हो, बल्कि डेटा को कुशलतापूर्वक प्रबंधित करने में भी सक्षम हो, जिसके अंततः उपयोगकर्ता की आवश्यकताओं और तकनीकी आवश्यकताओं को पूरा करने वाले सॉफ्टवेयर समाधान का निर्माण होता है।

इसलिए, चाहे आप एक नए सॉफ्टवेयर प्रोजेक्ट पर काम कर रहे हों या मौजूदा प्रोजेक्ट को बेहतर बना रहे हों, याद रखें कि वर्ग आरेखों और ईआरडी के प्रभावी उपयोग से एक सफल और संतुलित सॉफ्टवेयर समाधान प्रदान करने में बड़ा अंतर आ सकता है।
