समस्या विवरण: कॉलेज छात्र पाठ्यक्रम पंजीकरण प्रणाली:
एक कॉलेज अपने छात्रों के लिए पाठ्यक्रम पंजीकरण प्रणाली बनाना चाहता है। प्रणाली को छात्रों को पाठ्यक्रमों में नामांकन करने, पाठ्यक्रमों को छोड़ने, अपने शेड्यूल को देखने और अपने ग्रेड चेक करने की अनुमति देनी चाहिए। प्रत्येक पाठ्यक्रम का एक अद्वितीय पाठ्यक्रम कोड, पाठ्यक्रम का नाम और क्रेडिट घंटे होते हैं। प्रणाली को कॉलेज को पाठ्यक्रम प्रस्तुतियों के प्रबंधन की अनुमति देनी चाहिए, जिसमें नए पाठ्यक्रमों को जोड़ने, पाठ्यक्रमों को हटाने और पाठ्यक्रम विवरण में संशोधन करने की क्षमता शामिल है। प्रत्येक पाठ्यक्रम प्रस्तुति का एक अद्वितीय खंड संख्या, शुरुआत की तिथि, समाप्ति की तिथि, मीटिंग समय और अध्यापक होता है। इसके अलावा, प्रणाली को कॉलेज को सभी नामांकित छात्रों के रिकॉर्ड को बनाए रखने की अनुमति देनी चाहिए, जिसमें उनके नाम, ईमेल पता, मुख्य विषय और वर्तमान जीपीए शामिल हैं। अंत में, प्रणाली को विभिन्न प्रतिबंधों को लागू करना चाहिए, जैसे कुछ पाठ्यक्रमों के लिए पूर्वापेक्षाएं, अधिकतम नामांकन सीमा और शेड्यूल संघर्ष।
एक एंटिटी-रिलेशनशिप डायग्राम (ERD) के मुख्य तत्वों को समझना
एंटिटी-रिलेशनशिप डायग्राम (ERDs) डेटाबेस की संरचना का वर्णन करने के लिए एक आरेखीय प्रतिनिधित्व का उपयोग करते हैं। ERD में कई घटक होते हैं, जिनमें से प्रत्येक डेटा एंटिटी के बीच संबंधों का सही ढंग से प्रतिनिधित्व करने के लिए महत्वपूर्ण है। ERD के कुछ मुख्य तत्व इस प्रकार हैं:
- एंटिटीज: एंटिटीज वस्तुएं या अवधारणाएं हैं जिनके गुणधर्म और अन्य एंटिटीज के साथ संबंध होते हैं। उन्हें ERD पर आयताकार द्वारा दर्शाया जाता है।
- गुणधर्म: गुणधर्म एंटिटी के गुणों का वर्णन करते हैं। उन्हें गोलाकार द्वारा दर्शाया जाता है और एक रेखा द्वारा एंटिटी से जोड़ा जाता है।
- संबंध: संबंध बताते हैं कि एंटिटीज एक दूसरे से कैसे जुड़ी हैं। उन्हें दो एंटिटीज को जोड़ने वाली रेखाओं द्वारा दर्शाया जाता है, जिसके एक छोर पर हीरे के आकार का चिह्न होता है।
- कार्डिनैलिटी: कार्डिनैलिटी एक एंटिटी के उन घटनाओं की संख्या का वर्णन करती है जो दूसरी एंटिटी से संबंधित हैं। कार्डिनैलिटी को संबंध रेखाओं पर संख्याओं और प्रतीकों के उपयोग से दर्शाया जाता है।
- भागीदारी: भागीदारी बताती है कि क्या एक एंटिटी को किसी संबंध में भाग लेना आवश्यक है। इसे संबंध रेखाओं पर प्रतीकों के उपयोग से दर्शाया जाता है।
- प्राथमिक कुंजी: एक प्राथमिक कुंजी एक एंटिटी के लिए एक अद्वितीय पहचानकर्ता है। इसे गुणधर्म के नाम के नीचे एक रेखा के रूप में दर्शाया जाता है।
- विदेशी कुंजी: एक विदेशी कुंजी दूसरी एंटिटी की प्राथमिक कुंजी के संदर्भ को दर्शाती है। इसे गुणधर्म को उस प्राथमिक कुंजी से जोड़ने वाली बिंदी रेखा द्वारा दर्शाया जाता है जिसका इसका संदर्भ है।
इन तत्वों को समझने और उनके एक दूसरे से संबंध को समझने के बाद, आप एक सटीक और व्यापक ERD बना सकते हैं जो आपकी प्रणाली या एप्लिकेशन की डेटा संरचना का प्रभावी रूप से प्रतिनिधित्व करता है।

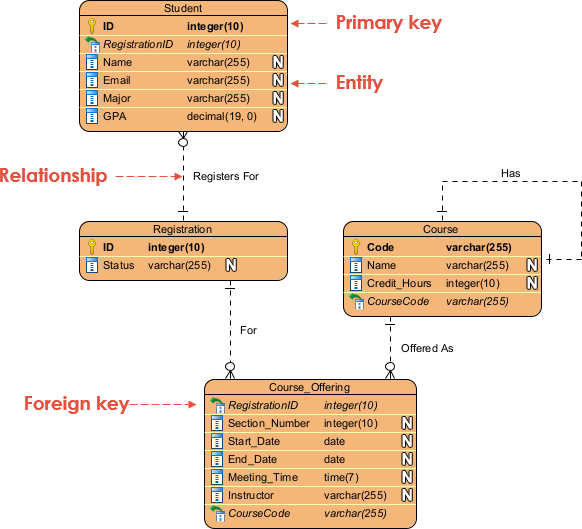

कॉलेज छात्र पाठ्यक्रम पंजीकरण प्रणाली के लिए ERD विकसित करने के लिए एक स्टेप-बाय-स्टेप गाइड
कॉलेज छात्र पाठ्यक्रम पंजीकरण प्रणाली के लिए ERD विकसित करने के लिए चरण-दर-चरण निर्देश यहां दिए गए हैं:
- एंटिटीज की पहचान करें: प्रणाली में मुख्य एंटिटीज की पहचान करना शुरू करें। इस मामले में, एंटिटीज “Student”, “Course”, “Course_Offering”, और “Registration” हैं।
- प्रत्येक एंटिटी के लिए गुणधर्म को परिभाषित करें: अगला, प्रत्येक एंटिटी के लिए गुणधर्म को परिभाषित करें। उदाहरण के लिए, “Student” एंटिटी के लिए गुणधर्म “ID”, “Name”, “Email”, “Major”, और “GPA” हैं। “Course” एंटिटी के लिए गुणधर्म “Code”, “Name”, और “Credit_Hours” हैं। “Course_Offering” एंटिटी के लिए गुणधर्म “Section_Number”, “Start_Date”, “End_Date”, “Meeting_Time”, और “Instructor” हैं। और “Registration” एंटिटी के लिए गुणधर्म “ID” और “Status” है।
- एंटिटीज के बीच संबंधों को निर्धारित करें: जब आप एंटिटीज और उनके गुणधर्मों को परिभाषित कर चुके हों, तो उनके बीच संबंधों को निर्धारित करें। इस मामले में, एक छात्र एक से अधिक पाठ्यक्रमों में नामांकन कर सकता है, इसलिए “Student” और “Registration” के बीच “Registers For” संबंध है। एक नामांकन एक विशिष्ट पाठ्यक्रम प्रस्तुति से जुड़ा है, इसलिए “Registration” और “Course_Offering” के बीच “For” संबंध है। एक पाठ्यक्रम में कई प्रस्तुतियां हो सकती हैं, इसलिए “Course” और “Course_Offering” के बीच “Offered As” संबंध है। और एक पाठ्यक्रम में कई घटक हो सकते हैं, इसलिए “Course” और “Course” के बीच “Has” संबंध है।
- एंटिटीज, गुणधर्म और संबंधों को ERD में प्रतिनिधित्व करें: अंत में, एरडी में संघटकों, गुणों और संबंधों का प्रतिनिधित्व करें। संघटकों का प्रतिनिधित्व करने के लिए बॉक्स का उपयोग करें, और बॉक्स को रेखाओं से जोड़कर संबंधों का प्रतिनिधित्व करें। संबंध रेखाओं पर हीरे के आकार का उपयोग संबंध की बहुलता को दर्शाने के लिए करें।
- एरडी को सुधारें: जब आपने प्रारंभिक एरडी बना ली है, तो इसकी समीक्षा करें ताकि यह सिस्टम की डेटा संरचना का सही रूप से प्रतिनिधित्व करे। आवश्यकता होने पर एरडी को सुधारें ताकि यह पूर्ण और सही हो।
प्रभावी संघटक-संबंध आरेख (एरडी) बनाने के लिए टिप्स और ट्रिक्स
प्रभावी एरडी बनाने के लिए कुछ टिप्स और ट्रिक्स यहां दिए गए हैं:
- समस्या क्षेत्र की स्पष्ट समझ के साथ शुरुआत करें: एरडी बनाने से पहले, आपको मॉडलिंग कर रहे समस्या क्षेत्र की गहन समझ होना आवश्यक है। इससे आपको उन संघटकों, गुणों और संबंधों की पहचान करने में मदद मिलेगी जिनका आरेख में प्रतिनिधित्व करना आवश्यक है।
- स्पष्ट और संक्षिप्त नामकरण पद्धति का उपयोग करें: संघटकों, गुणों और संबंधों के लिए नामकरण पद्धति स्पष्ट और संक्षिप्त होनी चाहिए और उनके द्वारा प्रतिनिधित्व किए गए डेटा के अर्थ को सही ढंग से प्रतिबिंबित करना चाहिए।
- उचित बहुलता और भागीदारी के प्रतीकों का उपयोग करें: बहुलता और भागीदारी के प्रतीकों का सही ढंग से उपयोग करना चाहिए ताकि संघटकों के बीच संबंधों का सही ढंग से प्रतिनिधित्व किया जा सके। इससे यह सुनिश्चित होगा कि आपका एरडी आपके सिस्टम या एप्लिकेशन के डेटा मॉडल का सही प्रतिनिधित्व करता है।
- सही उपकरण का चयन करें: सही एर मॉडलिंग उपकरण का चयन करने से आपको सटीक और प्रभावी एरडी बनाने में अधिक कुशलता से मदद मिलेगी। विजुअल पैराडाइम एक लोकप्रिय उपकरण है जो व्यापक विशेषताओं और एक स्पष्ट इंटरफेस के साथ आता है, जो आपको प्रभावी एरडी बनाने में मदद कर सकता है।
- अपने एरडी की पुष्टि करें और सुधारें: जब आपने अपना एरडी बना लिया है, तो इसकी पुष्टि और सुधार करना महत्वपूर्ण है ताकि यह आपके सिस्टम या एप्लिकेशन के डेटा मॉडल का सही रूप से प्रतिनिधित्व करे। आप इसे विभिन्न परिदृश्यों के साथ परीक्षण करके, प्रतिक्रिया के आधार पर मॉडल को सुधारकर और सुनिश्चित करके कर सकते हैं कि सभी संघटक, गुण और संबंध सही ढंग से प्रतिनिधित्व किए गए हैं।
इन टिप्स और ट्रिक्स का पालन करके आप सटीक और प्रभावी एरडी बना सकते हैं जो आपके सिस्टम या एप्लिकेशन के डेटा मॉडल का सही रूप से प्रतिनिधित्व करते हैं।
विजुअल पैराडाइम को एर मॉडलिंग के लिए शीर्ष चयन क्यों माना जाता है
विजुअल पैराडाइम एर मॉडलिंग के लिए एक शक्तिशाली और विविध उपकरण है, जिसके निःशुल्क और वाणिज्यिक संस्करण उपलब्ध हैं। इसका समर्थन क्रॉस-प्लेटफॉर्म उपयोग के लिए है और छात्रों और शिक्षकों के लिए एक शैक्षणिक कार्यक्रम प्रदान करता है। इसके अलावा, विजुअल पैराडाइम को बहुत सारी फॉरच्यून 500 कंपनियों द्वारा व्यापक रूप से अपनाया गया है और इसे कई पुरस्कार मिले हैं, जिससे यह एर मॉडलिंग के लिए भरोसेमंद और विश्वसनीय चयन बन गया है। चाहे आप छात्र हों या पेशेवर, विजुअल पैराडाइम आपके प्रोजेक्ट्स के लिए प्रभावी एरडी बनाने में मदद करने वाली व्यापक विशेषताओं और एक स्पष्ट इंटरफेस प्रदान करता है।
सारांश
यह लेख संघटक-संबंध आरेख (एरडी) और एर मॉडलिंग से संबंधित विभिन्न विषयों को कवर करता है। इसमें कॉलेज छात्र पाठ्यक्रम पंजीकरण प्रणाली के लिए एरडी विकसित करने में शामिल चरणों की व्याख्या की गई है और प्लांटयूएमएल का उपयोग करके बनाए गए एक नमूना एरडी आरेख प्रदान किया गया है। साथ ही, लेख एर मॉडलिंग के लाभों पर चर्चा करता है और एरडी के मुख्य तत्वों, जैसे संघटक, गुण, संबंध, बहुलता, भागीदारी, प्राथमिक कुंजी और विदेशी कुंजी को उजागर करता है।
अंत में, लेख विजुअल पैराडाइम को एर मॉडलिंग के लिए शीर्ष चयन के रूप में सिफारिश करता है, क्योंकि इसकी शक्तिशाली विशेषताएं, क्रॉस-प्लेटफॉर्म उपलब्धता और बहुत सारी फॉरच्यून 500 कंपनियों द्वारा व्यापक रूप से अपनाया जाना है। समग्र रूप से, यह व्यापक गाइड पाठकों को एर मॉडलिंग में एक मजबूत आधार प्रदान करता है और उन्हें विभिन्न अनुप्रयोगों के लिए सटीक और प्रभावी एरडी बनाने के कौशल से लैस करता है।
