समाधान अवधारणा आरेख टीओजीएफ एडीएम के पुराने संस्करण में एक सिफारिश किए गए आरेख प्रकार है, जिसका उपयोग एक समाधान के उच्च स्तरीय डिजाइन को प्रदान करने के लिए किया जाता है। इस आरेख का उपयोग समाधान के मुख्य घटकों और उनके संबंधों को दर्शाने के लिए किया जाता है। यह एक सरलीकृत, अवधारणात्मक दृष्टिकोण है जो आर्किटेक्चर मॉडल के बारे में गैर-आर्किटेक्ट्स के लिए समझने में आसान है। इस संदर्भ में, समाधान अवधारणा आरेख को आर्किमेटा इंट्रोडक्टरी व्यूपॉइंट के प्रारंभिक संस्करण के रूप में माना जा सकता है।
समाधान अवधारणा आरेख क्या है
समाधान अवधारणा आरेख उद्देश्यों को पूरा करने वाले इरादे के समाधान का उच्च स्तरीय दृश्य है। यह समाधान के प्रारंभिक चित्रण के रूप में कार्य करता है और परिवर्तन पहल के लिए शामिल स्टेकहोल्डर्स के लिए दिशा-निर्देश प्रदान करता है।
आरेख में उद्देश्यों, आवश्यकताओं और सीमाओं को शामिल किया जा सकता है, जो आर्किटेक्चर एंगेजमेंट को दिशा देंगे। इसके अलावा, यह उन कार्य क्षेत्रों को उजागर करता है जिन्हें औपचारिक आर्किटेक्चर मॉडलिंग चरण के दौरान अधिक विस्तार से अन्वेषण करने की आवश्यकता होती है।
समाधान अवधारणा आरेख का प्राथमिक उद्देश्य यह सुनिश्चित करना है कि सभी स्टेकहोल्डर्स को अपेक्षित समाधान दृष्टिकोण और उसकी संगठन की आवश्यकताओं को पूरा करने की क्षमता के बारे में एक ही पृष्ठभूमि पर हो। सभी की समझ को समायोजित करके, यह सुनिश्चित करने में मदद करता है कि आर्किटेक्चर एंगेजमेंट को समाधान के लक्ष्यों और सीमाओं के साझा समझ के साथ आगे बढ़ाया जा सके।
समग्र रूप से, समाधान अवधारणा आरेख इरादे के समाधान के उच्च स्तरीय दृश्य को प्रदान करने के लिए एक महत्वपूर्ण उपकरण है, जो आगे के अन्वेषण और सुधार के लिए आरंभ बिंदु के रूप में कार्य करता है।
उदाहरण – परिवहन कंपनी

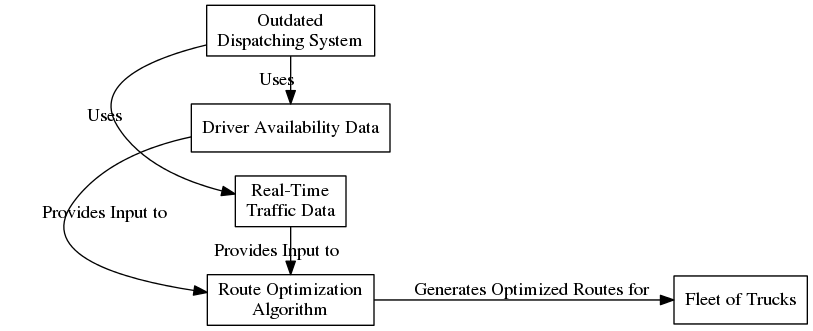

एक परिवहन कंपनी अपने डिलीवरी रूट को अनुकूलित करना और ईंधन लागत को कम करना चाहती है। कंपनी के पास ट्रकों का एक बेड़ा है और ड्राइवरों को डिलीवरी के लिए नियुक्त करने के लिए एक डिस्पैचिंग प्रणाली का उपयोग करती है। हालांकि, डिस्पैचिंग प्रणाली अप्रचलित है और वास्तविक समय की यातायात स्थितियों या ड्राइवर उपलब्धता को ध्यान में नहीं लेती है।
समाधान अवधारणा आरेख के स्थान पर आर्किमेटा इंट्रोडक्टरी व्यूपॉइंट का उपयोग करना
समाधान अवधारणा आरेख टीओजीएफ एडीएम के पुराने संस्करण (संस्करण 9.1 या पहले) में एक सिफारिश किए गए आरेख प्रकार है, जिसका उपयोग समाधान के उच्च स्तरीय डिजाइन को दर्शाने के लिए किया जाता है। यह आर्किमेटा में प्रारंभिक दृष्टिकोण के समान है, क्योंकि इसका उद्देश्य आर्किटेक्चर मॉडल के लिए एक सरलीकृत, उच्च स्तरीय दृश्य प्रदान करना है, जिसमें गैर-आर्किटेक्ट्स के लिए समझने में आसान अल्प-आधुनिक नोटेशन का उपयोग किया जाता है।
समाधान अवधारणा आरेख में आमतौर पर बॉक्स या नोड्स शामिल होते हैं जो मुख्य समाधान घटकों का प्रतिनिधित्व करते हैं, जैसे व्यावसायिक एप्लिकेशन, इंफ्रास्ट्रक्चर घटक और डेटा स्टोर, साथ ही रेखाएं या तीर जो इन घटकों के बीच संबंधों को दर्शाते हैं। इसका ध्यान समाधान के अवधारणात्मक अवलोकन को प्रदान करने पर होता है, विस्तृत तकनीकी डिजाइन के बजाय।
हालांकि समाधान अवधारणा आरेख आर्किमेटा के परिचय के पहले आता है, लेकिन इसका उद्देश्य समान है और आर्किटेक्चर मॉडल के प्रारंभिक दृष्टिकोण को स्थानांतरित करने के लिए एक विकल्प के रूप में उपयोग किया जा सकता है।
प्रारंभिक दृष्टिकोण
आर्किमेटा में प्रारंभिक दृष्टिकोण को कम औपचारिक और अधिक स्वाभाविक बनाया गया है, जिसमें सरल नोटेशन का उपयोग आर्किटेक्चर मॉडल के आत्मा को स्थानांतरित करने के लिए किया जाता है। यह दृष्टिकोण तब उपयोगी होता है जब डिजाइन यात्रा अभी शुरू हुई हो और सभी चीजों को अभी विस्तार से नहीं बताने की आवश्यकता हो, या जब आर्किटेक्ट्स के बाहर के लोगों को आर्किटेक्चर की व्याख्या करनी हो जो अधिक संरचित और विस्तृत दृश्य के बारे में परिचित नहीं हों।
सरलीकृत नोटेशन में अवधारणाओं को थोड़ा मोटी रेखाओं के साथ गोल किनारों वाले चिह्नों द्वारा दर्शाया जाता है और संबंधों को सरल रेखाओं द्वारा दर्शाया जाता है, लेकिन “प्रेरणा” और “वास्तविकीकरण” संबंधों को तीर द्वारा दर्शाया जाता है। “वास्तविकीकरण” तीर वास्तविक सेवा की दिशा में इशारा करता है।
प्रदान किया गया उदाहरण जानबूझकर कम औपचारिक लेआउट के साथ है ताकि डिजाइन पहले से निर्धारित हो गया है इस भ्रम को रोका जा सके। समग्र रूप से, प्रारंभिक दृष्टिकोण आर्किटेक्चर मॉडल के मुख्य पहलुओं को समझने में आसान तरीके से स्थानांतरित करने का उद्देश्य रखता है और डिजाइन के बारे में अप्रासंगिक अनुमानों से बचता है।
उदाहरण: आर्किसरेंस समस्या परिदृश्य

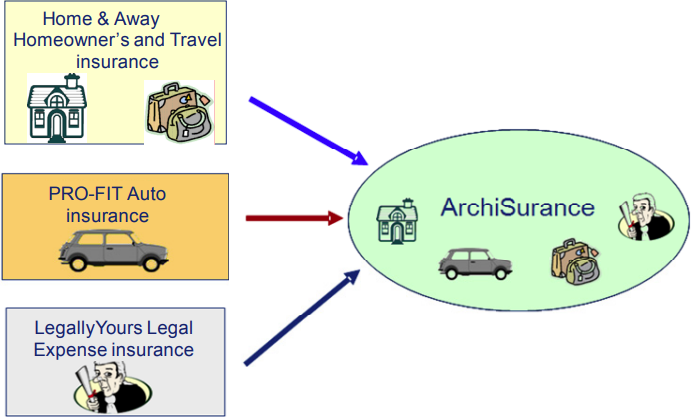

आर्किसरेंस तीन पहले स्वतंत्र कंपनियों के संघ के परिणामस्वरूप बनी एक नई बीमा कंपनी है: होम एंड एवे, प्रो-फिट और लीगली यूअर्स। कंपनी के तीन विभाग हैं, जिनमें से प्रत्येक अलग-अलग प्रकार के बीमा में विशेषज्ञता रखते हैं। आर्किसरेंस तीन संगठनों के बीच सिंर्जी का लाभ उठाने के लिए लागत नियंत्रण, ग्राहक संतुष्टि बनाए रखने, नई तकनीक में निवेश करने और उभरते बाजारों का लाभ उठाने का लक्ष्य रखती है। कंपनी विभिन्न चैनलों के माध्यम से उपभोक्ताओं और छोटे व्यवसायों को सीधे बेचती है।
संघ के कारण आर्किसरेंस के व्यावसायिक प्रक्रियाओं और सूचना प्रणालियों के लिए एकीकरण और संरेखण की चुनौतियां उत्पन्न हुई हैं। आर्किसरेंस बेसलाइन आर्किटेक्चर में व्यावसायिक प्रक्रियाओं, एप्लिकेशन, डेटा और तकनीक जैसे घटक शामिल हैं, जिनके संरेखण की आवश्यकता है ताकि तीन पहले स्वतंत्र कंपनियों के सफल एकीकरण को सुनिश्चित किया जा सके।
आर्किमेटा का उपयोग करके समाधान अवधारणा आरेख का प्रतिनिधित्व करें
सारांश
आर्किमेटा में प्रारंभिक दृष्टिकोण और टीओजीएफ एडीएम में समाधान अवधारणा आरेख दोनों आर्किटेक्चर मॉडल के लिए एक सरलीकृत, उच्च स्तरीय दृश्य प्रदान करने का उद्देश्य रखते हैं। आर्किमेटा में प्रारंभिक दृष्टिकोण एक सरल नोटेशन है जो सरल रेखाओं और थोड़ा मोटे अवधारणाओं का उपयोग करता है, जबकि समाधान अवधारणा आरेख में बॉक्स या नोड्स और रेखाएं या तीर शामिल होते हैं जो घटकों के बीच संबंधों को दर्शाते हैं। जबकि समाधान अवधारणा आरेख टीओजीएफ एडीएम के पुराने संस्करण में सिफारिश किया गया है, यह आर्किमेटा में प्रारंभिक दृष्टिकोण के समान उद्देश्य को प्राप्त करता है और आर्किटेक्चर मॉडल के अवधारणात्मक अवलोकन को स्थानांतरित करने के लिए एक विकल्प के रूप में उपयोग किया जा सकता है।
