यूएमएल पैकेज डायग्राम: आर्किटेक्चर का खुलासा

सॉफ्टवेयर विकास और सिस्टम डिजाइन के क्षेत्र में, एक प्रोजेक्ट की आर्किटेक्चर को समझना और उसका दृश्यीकरण करना बहुत महत्वपूर्ण है। यहां यूनिफाइड मॉडलिंग भाषा (यूएमएल) अपने विभिन्न डायग्राम प्रकारों के साथ आगे आती है, जिनमें से प्रत्येक एक विशिष्ट उद्देश्य के लिए होता है। इनमें से, यूएमएल पैकेज डायग्राम एक प्रणाली या सॉफ्टवेयर एप्लिकेशन की उच्च स्तरीय संरचना को दर्शाने के लिए अत्यंत मूल्यवान उपकरण के रूप में उभरता है। इस लेख में, हम यूएमएल पैकेज डायग्राम की दुनिया में गहराई से जाएंगे, जिसमें उनके बारे में जानने, उनके उपयोग के तरीके और उनके महत्व को समझने का प्रयास करेंगे।

यूएमएल पैकेज डायग्राम क्या है?

यूएमएल पैकेज डायग्राम एक संरचनात्मक डायग्राम है जो प्रणाली की संगठनात्मक संरचना का स्पष्ट और संक्षिप्त प्रतिनिधित्व प्रदान करता है। यह एक दृश्य उपकरण है जिसका उपयोग प्रणाली के भीतर विभिन्न पैकेज, उप-पैकेज और उनके बीच के संबंधों को दर्शाने के लिए किया जाता है। इसे अपने सॉफ्टवेयर प्रोजेक्ट के एक वर्गीकृत नक्शे के रूप में सोचें, जो इसे प्रबंधन योग्य घटकों में विभाजित करता है।

यूएमएल में, एक पैकेज तत्वों को व्यवस्थित करने के लिए एक सामान्य उद्देश्य वाला तंत्र है, जैसे क्लासेज, इंटरफेस, कंपोनेंट्स और अन्य पैकेज। इन पैकेज की मदद से प्रणाली को छोटे, अधिक प्रबंधन योग्य इकाइयों में विभाजित किया जा सकता है, जिससे संगठन, मॉड्यूलरता और रखरखाव में सुधार होता है।

यूएमएल पैकेज डायग्राम का उपयोग क्यों करें?

यूएमएल पैकेज डायग्राम सॉफ्टवेयर विकास में कई प्रभावशाली लाभ प्रदान करते हैं:

1. दृश्यीकरण: वे प्रणाली की संरचना का दृश्य प्रतिनिधित्व प्रदान करते हैं, जिससे डेवलपर्स, आर्किटेक्ट्स और स्टेकहोल्डर्स के लिए सॉफ्टवेयर की संगठनात्मक संरचना को समझना आसान हो जाता है।
2. मॉड्यूलरता: पैकेज जटिल प्रणालियों को प्रबंधन योग्य और सुसंगत मॉड्यूल में विभाजित करने में मदद करते हैं। इससे मॉड्यूलरता में सुधार होता है, जिससे डेवलपर्स को पूरी प्रणाली के बिना अलग-अलग पैकेज पर काम करने की अनुमति मिलती है।
3. निर्भरता प्रबंधन: पैकेज के बीच निर्भरता का प्रतिनिधित्व करने वाले तीर प्रणाली में संबंधों और संभावित बॉटलनेक की पहचान में मदद करते हैं। इससे निर्भरताओं के प्रभावी प्रबंधन में सहायता मिलती है और चक्रीय निर्भरताओं से बचा जा सकता है।
4. संचार: यूएमएल पैकेज डायग्राम टीम सदस्यों के बीच एक शक्तिशाली संचार उपकरण के रूप में कार्य करते हैं, जिससे सुनिश्चित होता है कि प्रणाली की आर्किटेक्चर के बारे में सभी एक ही पेज पर हैं।
5. दस्तावेजीकरण: वे प्रणाली की संरचना के दस्तावेजीकरण के लिए एक दृश्य आधार प्रदान करते हैं, जो भविष्य के रखरखाव, अपडेट और ज्ञान साझाकरण के लिए अत्यंत मूल्यवान हो सकता है।

यूएमएल पैकेज डायग्राम के मुख्य तत्व

यूएमएल पैकेज डायग्राम के महत्व के बारे में गहराई से जाने से पहले, आइए उस डायग्राम के निर्माण के लिए मुख्य तत्वों का अध्ययन करें:

1. पैकेज: डायग्राम का मुख्य तत्व, पैकेज, एक फोल्डेड कोने वाले आयत के रूप में दर्शाया जाता है। यह अन्य तत्वों या उप-पैकेज के लिए एक कंटेनर का प्रतिनिधित्व करता है।
2. पैकेज नाम: प्रत्येक पैकेज का एक नाम होता है, जो आमतौर पर आयत के भीतर रखा जाता है।
3. निर्भरताएं: पैकेज या पैकेज के सामग्री के बीच तीर उनके बीच निर्भरता को दर्शाते हैं। इनका उपयोग यह दर्शाने के लिए किया जा सकता है कि प्रणाली के कौन-से हिस्से दूसरों पर निर्भर हैं।
4. तत्व: प्रत्येक पैकेज के भीतर आप क्लासेज, इंटरफेस और अन्य यूएमएल डायग्राम तत्वों जैसे विभिन्न तत्वों को शामिल कर सकते हैं, जो प्रणाली के घटकों या मॉड्यूल का प्रतिनिधित्व करते हैं।
5. दृश्यता प्रतीक: पैकेज के नाम के पास दृश्यता प्रतीक (जैसे + सार्वजनिक के लिए, – निजी के लिए) हो सकते हैं, जो उनकी सामग्री के पहुंच स्तर को दर्शाते हैं।

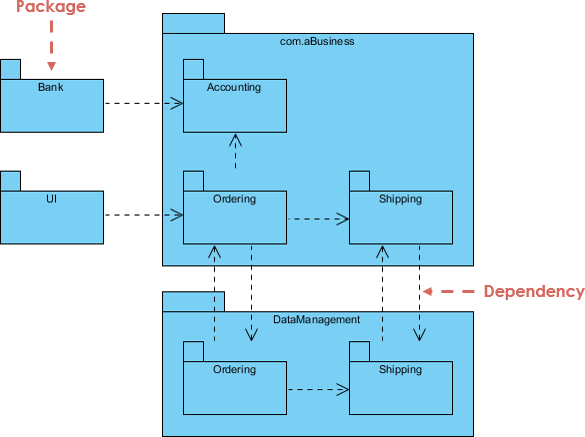

पैकेज डायग्राम उदाहरण

पैकेज डायग्राम की मुख्य अवधारणाएँ

यूएमएल पैकेज डायग्राम में, प्रणाली के घटकों को प्रबंधन योग्य और सार्थक पैकेज में व्यवस्थित करने पर जोर दिया जाता है। ये डायग्राम सॉफ्टवेयर आर्किटेक्ट्स और डेवलपर्स को सॉफ्टवेयर प्रणाली के आर्किटेक्चरल पहलुओं को दृश्य रूप से दिखाने, दस्तावेज़ करने और संचार करने में सहायता करते हैं, जिससे निर्भरताओं और मॉड्यूलरिटी के प्रबंधन में सुधार होता है।

आइए इन अवधारणाओं और सीमाओं को स्पष्ट समझ के लिए विभाजित करें:

• नेस्टेड पैकेज की आयताकार संरचना: यूएमएल पैकेज डायग्राम एक आयताकार संरचना का पालन करते हैं, जहां पैकेज अन्य पैकेजों को समावेश कर सकते हैं, जिससे नेस्टिंग प्रभाव बनता है। इस आयताकार संगठन में प्रणाली के भीतर घटकों और मॉड्यूल को संरचित और व्यवस्थित करने में मदद मिलती है।
• नेस्टेड पैकेज के लिए परमाणु मॉड्यूल आमतौर पर क्लास डायग्राम होते हैं: कई मामलों में, नेस्टेड पैकेज के भीतर समावेश अणु मॉड्यूल या तत्व क्लास डायग्राम होते हैं। क्लास डायग्राम एक सामान्य विकल्प है जिसका उपयोग पैकेज के सामग्री की विस्तृत संरचना को दर्शाने के लिए किया जाता है, जिसमें क्लास, इंटरफेस और उनके संबंध शामिल होते हैं।
• पैकेज डायग्राम के उपयोग के दौरान सीमाएँ:
  • एकल पैकेज नाम: प्रणाली के भीतर प्रत्येक पैकेज का एक अद्वितीय नाम होना चाहिए। इससे स्पष्टता बनी रहती है और प्रणाली के विभिन्न हिस्सों की पहचान में अस्पष्टता से बचा जाता है।
  • एक ही नाम वाले क्लास: विभिन्न पैकेज के भीतर क्लास के एक ही नाम हो सकते हैं बिना किसी संघर्ष के। पैकेज के संदर्भ उन्हें अलग करते हैं।
  • पैकेज सामग्री में चरता: पैकेज में शामिल चीजों के मामले में विभिन्नता हो सकती है। वे पूरे डायग्राम (जैसे क्लास डायग्राम) को समावेश कर सकते हैं, घटकों के नाम (जैसे क्लास, इंटरफेस) को या फिर कोई घटक भी नहीं रख सकते हैं, जो शुद्ध रूप से संगठनात्मक कंटेनर के रूप में कार्य करते हैं।

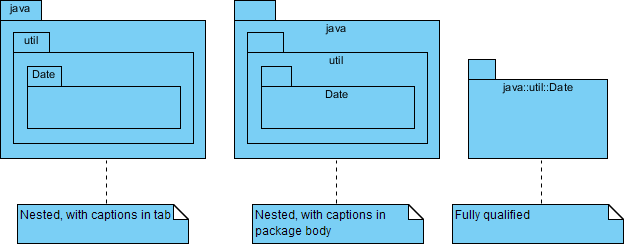

• पैकेज का पूर्ण रूप से प्रमाणित नाम: एक पैकेज का पूर्ण रूप से प्रमाणित नाम प्रणाली के संदर्भ में उसकी अद्वितीय पहचान करने का एक तरीका है। पूर्ण रूप से प्रमाणित पैकेज नाम के लिए सिंटैक्स आमतौर पर एक आयताकार संरचना का पालन करता है, जिसमें बिंदु (.) का उपयोग नेस्टेड पैकेज को अलग करने के लिए किया जाता है। उदाहरण के लिए, यदि आपके पास “सिस्टम → सबसिस्टम → कंपोनेंट” जैसी पैकेज संरचना है, तो पूर्ण रूप से प्रमाणित नाम “सिस्टम.सबसिस्टम.कंपोनेंट” हो सकता है।
• पैकेज का प्रतिनिधित्व: यूएमएल पैकेज डायग्राम में पैकेज को दृश्य रूप से दर्शाने वाले नोटेशन के उपयोग से प्रतिनिधित्व किया जा सकता है। इन नोटेशन में आमतौर पर ऊपरी तरफ टैब वाले आयताकार आकृतियाँ शामिल होती हैं जो पैकेज के नाम को दिखाती हैं। साथ ही, पैकेज के बीच के निर्भरता को तीर के साथ आमतौर पर डॉटेड रेखाओं के साथ दर्शाया जा सकता है, जिससे यह दिखाया जाता है कि एक पैकेज दूसरे पैकेज पर कैसे निर्भर है।



पैकेज के बीच निर्भरता का प्रतिनिधित्व

समग्र रूप से, यूएमएल पैकेज डायग्राम सॉफ्टवेयर आर्किटेक्चर में महत्वपूर्ण भूमिका निभाते हैं, क्योंकि वे पैकेज के बीच संगठन और निर्भरता के उच्च स्तर के दृश्य को प्रदान करते हैं, जो प्रभावी प्रणाली डिजाइन, संचार और दस्तावेज़ीकरण के लिए आवश्यक है।

उदाहरण के लिए, <<import>> और <<access>> जैसे स्टेरियोटाइप के उपयोग से दिखाए जा रहे निर्भरता के प्रकार में स्पष्टता और विशिष्टता बढ़ती है, जिससे डायग्राम की समझ में सुधार होता है।

आइए इन अवधारणाओं पर विस्तार करें:

1. <<import>> निर्भरता:
   • अर्थ: यूएमएल पैकेज डायग्राम में, <<import>> निर्भरता इंगित करती है कि एक पैकेज दूसरे पैकेज की कार्यक्षमता या तत्वों को आयात करता है। इससे आयात करने वाले पैकेज को आयात किए गए पैकेज से तत्वों का उपयोग या पहुँच करने की अनुमति मिलती है, बिना उन्हें भौतिक रूप से शामिल किए बिना।
   • प्रतिनिधित्व: इस निर्भरता को <<import>> स्टेरियोटाइप के उपयोग से प्रतिनिधित्व किया जा सकता है, जिसे आमतौर पर शामिल पैकेजों के बीच निर्भरता तीर के ऊपर दिखाया जाता है।

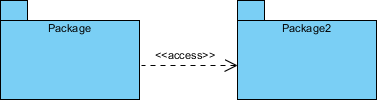

2. <<access>> निर्भरता:
   • अर्थ: <<access>> निर्भरता यह दर्शाती है कि एक पैकेज दूसरे पैकेज के कार्यों या तत्वों द्वारा प्रदान की जाने वाली सहायता या सेवाओं की आवश्यकता होती है। इससे दोनों पैकेजों के बीच रनटाइम या निष्पादन स्तर की निर्भरता का अर्थ निकलता है।
   • प्रतिनिधित्व: <<import>> के समान, <<access>> निर्भरता को पैकेजों के बीच निर्भरता तीर के ऊपर रखे गए <<access>> स्टेरियोटाइप के साथ प्रदर्शित किया जा सकता है।



3. कस्टम स्टेरियोटाइप:
   • जबकि <<import>> और <<access>> पैकेज आरेखों में निर्भरताओं का प्रतिनिधित्व करने के लिए आमतौर पर उपयोग किए जाने वाले स्टेरियोटाइप हैं, UML उपयोगकर्ताओं को अपने अनुकूल स्टेरियोटाइप परिभाषित करने की अनुमति देता है ताकि विशिष्ट प्रकार की निर्भरताओं का प्रतिनिधित्व किया जा सके। इस लचीलेपन के कारण आप अपने आरेखों को अपनी प्रणाली में पैकेजों के बीच संबंधों का सटीक चित्रण करने के लिए अनुकूलित कर सकते हैं।

जटिल समूहन का मॉडलिंग:

• • पैकेज आरेख वास्तव में एक प्रणाली में पैकेजों और अन्य वस्तुओं के बीच जटिल समूहन और वर्गीकृत संबंधों के मॉडलिंग के लिए उपयुक्त हैं। वे सॉफ्टवेयर प्रणाली के संगठन और संरचना का दृश्य प्रतिनिधित्व बनाने में मदद करते हैं, जिससे स्टेकहोल्डर्स को घटकों के समूहन और उनके बीच अंतरक्रिया को समझने में आसानी होती है।

UML पैकेज आरेख कैसे बनाएं

UML पैकेज आरेख बनाने में निम्नलिखित चरण शामिल हैं:

1. पैकेज पहचानें: अपनी प्रणाली में मुख्य पैकेज और उप-पैकेज निर्धारित करें। अपने घटकों को तार्किक रूप से कैसे व्यवस्थित करना चाहते हैं, इस पर विचार करें।
2. संबंधों को परिभाषित करें: तीर का उपयोग करके पैकेजों के बीच निर्भरताएं स्थापित करें। मजबूत निर्भरताओं के लिए ठोस रेखाओं का उपयोग करें और कमजोर निर्भरताओं के लिए बिंदीदार रेखाओं का उपयोग करें।
3. तत्व जोड़ें: पैकेजों को क्लास, इंटरफेस या अन्य संबंधित UML तत्वों से भरें। इन तत्वों को पैकेजों से जोड़ें ताकि उनकी सदस्यता को दर्शाया जा सके।
4. दृश्यता प्रतीक शामिल करें: आवश्यकता होने पर, पैकेज के सामग्री के पहुंच स्तर को दर्शाने के लिए दृश्यता प्रतीक जोड़ें।
5. पैकेज के नाम लिखें: प्रत्येक पैकेज को एक सार्थक नाम दें जो इसके प्रणाली के भीतर उद्देश्य को दर्शाए।
6. समीक्षा और सुधार करें: आरेख की सटीकता और स्पष्टता के लिए समीक्षा करें। आवश्यकता होने पर इसे सुधारें ताकि यह प्रणाली की संरचना को प्रभावी ढंग से संचारित कर सके।

निष्कर्ष

UML पैकेज आरेख सॉफ्टवेयर प्रणालियों की संरचना को समझने, दस्तावेज़ीकरण और संचार के लिए एक महत्वपूर्ण उपकरण हैं। ये विकासकर्ताओं और वास्तुकारों को जटिल प्रणालियों को प्रबंधन योग्य पैकेजों में विभाजित करने, निर्भरताओं को दृश्य रूप से दर्शाने और टीम सदस्यों के बीच स्पष्ट संचार सुनिश्चित करने में सक्षम बनाते हैं। UML पैकेज आरेखों के उपयोग से सॉफ्टवेयर प्रोजेक्ट्स को सुधारित संगठन, मॉड्यूलरता और रखरखाव में लाभ मिलता है, जिसके अंत में अधिक सफल और कुशल विकास प्रक्रियाएं बनती हैं। तो, अगली बार जब आप सॉफ्टवेयर विकास की यात्रा पर निकलें, तो UML पैकेज आरेखों की शक्ति के साथ संरचना को उजागर करने के बारे में सोचें।
