अनुक्रम आरेखों को समझना: सॉफ्टवेयर अंतरक्रियाओं का दृश्य नक्शा

परिचय

सॉफ्टवेयर विकास के क्षेत्र में, प्रभावी संचार और सहयोग अत्यंत महत्वपूर्ण है। डेवलपर्स, डिजाइनर्स और स्टेकहोल्डर्स को एक साथ बिना किसी रुकावट के काम करना होता है ताकि बलिष्ठ और कुशल सॉफ्टवेयर प्रणालियाँ बन सकें। इन अंतरक्रियाओं को दृश्य रूप से दर्शाने और दस्तावेज़ करने के लिए सबसे शक्तिशाली उपकरणों में से एक अनुक्रम आरेख है। इस लेख में, हम अनुक्रम आरेखों की दुनिया में गहराई से जाएंगे, उनके उद्देश्य, घटकों और उन्हें बनाने के लिए सर्वोत्तम व्यवहार का अध्ययन करेंगे।

अनुक्रम आरेख क्या है?

एक अनुक्रम आरेख एक सॉफ्टवेयर प्रणाली के भीतर विभिन्न वस्तुओं या घटकों के बीच एक निश्चित अवधि के दौरान होने वाली अंतरक्रियाओं का आरेखीय प्रतिनिधित्व है। यह विभिन्न तत्वों के एक विशिष्ट लक्ष्य प्राप्त करने या एक विशिष्ट कार्य करने के लिए एक दूसरे से संचार करने के तरीके का विस्तृत दृश्य प्रदान करता है। अनुक्रम आरेख यूनिफाइड मॉडलिंग भाषा (UML) का हिस्सा है और सॉफ्टवेयर डेवलपर्स, आर्किटेक्ट्स और अन्य स्टेकहोल्डर्स के लिए अनिवार्य उपकरण के रूप में कार्य करता है।

अनुक्रम आरेख के घटक

जीवन रेखाएँ:जीवन रेखाएँ अंतरक्रिया में भाग लेने वाली वस्तुओं या एकाधिकारों का प्रतिनिधित्व करती हैं। इन्हें क्लासेस, एक्टर्स या घटकों के रूप में लिया जा सकता है। प्रत्येक जीवन रेखा को ऊर्ध्वाधर बिंदी रेखा के रूप में दर्शाया जाता है, और उन्हें अनुक्रम में उनकी भागीदारी के आधार पर ऊपर से नीचे तक व्यवस्थित किया जाता है।



संदेश:संदेश जीवन रेखाओं के बीच की क्रियाएँ या अंतरक्रियाएँ हैं। इन्हें जीवन रेखाओं को जोड़ने वाले तीरों द्वारा दर्शाया जाता है। संदेशों को विभिन्न प्रकारों में वर्गीकृत किया जा सकता है, जैसे सिंक्रोनस, एसिंक्रोनस, स्व-संदेश और रिटर्न संदेश, जिनमें से प्रत्येक अंतरक्रिया के एक अलग पहलू को व्यक्त करता है।

अनुक्रम आरेखों के क्षेत्र में, रेखा प्रकार और तीर के स्टाइल उपयोग किए जा रहे संदेशों की प्रकृति के बारे में महत्वपूर्ण जानकारी प्रदान करते हैं:

• सिंक्रोनस संदेश (आमतौर पर ऑपरेशन कॉल)
  • प्रतिनिधित्व: इन संदेशों का प्रतिनिधित्व भरे हुए तीर के साथ ठोस रेखा द्वारा किया जाता है।
  • उद्देश्य: सिंक्रोनस संदेश सेंडर और रिसीवर के बीच नियमित संचार को दर्शाते हैं, जो आमतौर पर प्रणाली के भीतर ऑपरेशन या मेथड कॉल के आह्वान को दर्शाते हैं।
  • उदाहरण:



• रिटर्न संदेश
  • प्रतिनिधित्व: रिटर्न संदेशों का प्रतिनिधित्व खुले तीर के साथ बिंदी रेखा के द्वारा किया जाता है।
  • उद्देश्य: ये संदेश रिसीवर से सेंडर को नियंत्रण या जानकारी वापस लौटाने को दर्शाते हैं। वे आमतौर पर पिछले सिंक्रोनस संदेश के बाद आते हैं।
  • उदाहरण:

• एसिंक्रोनस संदेश
• • प्रतिनिधित्व: एसिंक्रोनस संदेशों का प्रतिनिधित्व खुले तीर के साथ ठोस रेखा के रूप में किया जाता है।
  • उद्देश्य: ये संदेश तुरंत प्रतिक्रिया के बिना भेजे गए संदेशों का प्रतिनिधित्व करते हैं। एसिंक्रोनस संदेश आमतौर पर प्रणाली के भीतर घटनाओं या सिग्नलों को व्यक्त करने के लिए उपयोग किए जाते हैं।
  • उदाहरण:

• रचना और विनाश संदेश: प्रतिभागियों का प्रबंधन

अनुक्रम आरेखों की दुनिया में, प्रतिभागी हमेशा चित्रित अंतरक्रिया के पूरे दौरान नहीं रहते हैं। बल्कि, प्रतिभागियों को अनुक्रम के दौरान आदान-प्रदान किए गए संदेशों के आधार पर गतिशील रूप से बनाया और हटाया जा सकता है।

• • निर्माण संदेश: प्रतिभागियों का जन्म
    • निर्माण:निर्माण संदेश अनुक्रम आरेख के भीतर एक नए प्रतिभागी, जिसे प्राप्त करने वाला कहा जाता है, के निर्माण के लिए जिम्मेदार होते हैं।
    • स्थान:अंतरक्रिया के आरंभ में पहले से मौजूद प्रतिभागियों को आरेख के शीर्ष पर स्थापित किया जाता है। इसके विपरीत, निर्माण कॉल के माध्यम से अंतरक्रिया के दौरान जीवित किए गए लक्ष्यों को स्वचालित रूप से आरेख के नीचे की ओर स्थापित किया जाता है।

ये निर्माण संदेश नए तत्वों के अनुक्रम में प्रवेश करने और चल रही अंतरक्रिया के अभिन्न अंग बनने के तरीके को दर्शाने में महत्वपूर्ण भूमिका निभाते हैं, जिससे अनुक्रम आरेखों की गतिशील प्रकृति समृद्ध होती है।

• विनाश संदेश: प्रतिभागियों का अंतिम विदाई

अनुक्रम आरेखों के क्षेत्र में, विनाश संदेश एक प्रतिभागी को चल रही अंतरक्रिया से हटाने या “विनाश” करने के महत्वपूर्ण कार्य को निभाते हैं। जब एक विनाश संदेश को उद्घाटित किया जाता है, तो यह प्रतिभागी के अनुक्रम में भाग लेने के अंत को दर्शाता है।

हालांकि, यह ध्यान देने योग्य है कि अंतरक्रिया के दौरान लक्ष्य के विनाश को दर्शाने के लिए विकल्पीय तरीके भी हैं। विनाश संदेश का उपयोग तब विशेष रूप से किया जाता है जब लक्ष्य के विनाश को ‘विनाश के बाद’ सेट किया गया हो। दूसरे शब्दों में, विनाश संदेश की आवश्यकता तभी होती है जब प्रतिभागी को हटाना विनाश संदेश के क्रियान्वयन के बाद होता है।

इस दृष्टिकोण से अनुक्रम आरेख के भीतर प्रतिभागियों के जीवनचक्र के प्रतिनिधित्व में लचीलापन आता है, जिसमें विभिन्न बिंदुओं पर प्रतिभागियों के अंतरक्रिया से बाहर निकलने के परिदृश्यों को समायोजित किया जा सकता है, जिससे प्रणाली के व्यवहार का स्पष्ट और अनुकूल दृश्य प्राप्त होता है।

• अन-तत्काल संदेश: समय का महत्व

अनुक्रम आरेखों के क्षेत्र में, संदेशों को आमतौर पर तत्काल माना जाता है, जिसका अर्थ है कि उन्हें लगभग तत्काल प्रेषित और प्राप्त किया जाता है, जिसमें नगण्य देरी होती है। ऐसे संदेशों को सीधी क्षैतिज तीर द्वारा दर्शाया जाता है, जो प्रेषक और प्राप्त करने वाले के बीच तेज संचार को दर्शाता है।

हालांकि, कुछ परिस्थितियों में, यह दर्शाना आवश्यक होता है कि प्राप्त करने वाले को संदेश प्राप्त करने से पहले एक निर्धारित समय अंतर होता है। ऐसे मामलों में एक विशेष दृश्य संकेत का उपयोग किया जाता है: झुका हुआ तीर।

झुका हुआ तीर संदेश के प्राप्त करने वाले तक पहुंचने में उल्लेखनीय देरी होने के बारे में प्रभावी ढंग से संदेश देता है। इस सूक्ष्म प्रतिनिधित्व से अंतरक्रिया के समय संबंधी पहलू को सही ढंग से दर्शाया जाता है, जिससे अनुक्रम आरेख की समझ में सुधार होता है और प्रणाली के समय संबंधी गतिविधियों का अधिक सटीक प्रतिबिंब प्राप्त होता है।



• सक्रियता बार:सक्रियता बार या सक्रियता आयत उस अवधि को दर्शाते हैं जब एक जीवन रेखा सक्रिय रूप से अंतरक्रिया में शामिल होती है। ये जीवन रेखा की ऊर्ध्वाधर बिंदीदार रेखा से फैलती हुई ठोस रेखाओं या आयतों के रूप में दिखाई देते हैं। सक्रियता बार किसी वस्तु के विशिष्ट अंतरक्रिया में शामिल होने के अवधि को दर्शाने में मदद करते हैं।
• नियंत्रण का केंद्र:नियंत्रण का केंद्र तीर एक दृश्य सहायता है जिसका उपयोग यह दर्शाने के लिए किया जाता है कि कौन सी जीवन रेखा वर्तमान में अंतरक्रिया के नियंत्रण में है। यह बहुत उपयोगी है जब एक से अधिक जीवन रेखाओं वाले जटिल परिदृश्यों को दर्शाया जाता है।
• पुनरावृत्ति नोटेशन: दोहराए गए संदेश

अनुक्रम आरेखों के क्षेत्र में, पुनरावृत्ति नोटेशन एक बार-बार भेजे गए संदेश के दोहराव को दर्शाने में महत्वपूर्ण भूमिका निभाता है जो विभिन्न प्राप्त करने वाले वस्तुओं को भेजा जाता है। यह नोटेशन वस्तुओं के संग्रह पर पुनरावृत्ति करने वाले परिदृश्यों को दर्शाने के लिए विशेष रूप से उपयोगी है।

पुनरावृत्ति नोटेशन की आत्मा उसकी क्षमता में निहित है कि ब्रैकेट के भीतर पुनरावृत्ति के आधार को दर्शाना। उदाहरण के लिए, आप *[for all order lines] का उपयोग कर सकते हैं ताकि यह दर्शाया जा सके कि एक विशिष्ट संदेश को “order lines” संग्रह के प्रत्येक तत्व को बार-बार भेजा जाता है।

इस तरीके से पुनरावृत्ति नोटेशन के उपयोग से आप वस्तुओं या तत्वों के सेट पर पुनरावृत्ति करने की अवधारणा को प्रभावी ढंग से व्यक्त कर सकते हैं, जिससे अनुक्रम आरेख के भीतर संदेश आदान-प्रदान के दोहराव वाले प्रकृति को उजागर किया जा सकता है। इस नोटेशन से आरेख की स्पष्टता और सटीकता में सुधार होता है, जिससे दोहराए गए क्रियाकलापों वाली जटिल अंतरक्रियाओं को समझना आसान हो जाता है।

सीमाएं और टिप्पणियां:अनुक्रम आरेखों में नोट्स, सीमाएं और टिप्पणियां शामिल की जा सकती हैं ताकि बेहतर समझ के लिए अतिरिक्त जानकारी और संदर्भ प्रदान किया जा सके।

एक प्रभावी अनुक्रम आरेख बनाना

एक प्रभावी अनुक्रम आरेख बनाने के लिए, निम्नलिखित उत्तम व्यवहारों को ध्यान में रखें:

1. इसे सरल रखें:अनावश्यक जटिलता से बचें। आवश्यक अंतरक्रियाओं और संबंधों को दर्शाने पर ध्यान केंद्रित करें, बहुत अधिक विवरण से आरेख को भारी न बनाएं।
2. वर्णनात्मक नामों का उपयोग करें: सुनिश्चित करें कि लाइफलाइन्स और संदेशों के नाम स्पष्ट और विशेषण वाले हों। इससे किसी भी आरेख की समीक्षा करने वाले व्यक्ति को संदर्भ को आसानी से समझने में मदद मिलती है।
3. संबंधित अंतरक्रियाओं का समूह बनाएं: संबंधित अंतरक्रियाओं को एक साथ ले जाएं और कोष्ठक या कंटेनर का उपयोग करके इन समूहों का दृश्य रूप बनाएं। इससे आपके आरेख की स्पष्टता में सुधार होता है।
4. क्रम पर ध्यान दें: संदेशों का क्रम अंतरक्रियाओं के कालानुक्रमिक क्रम को सही तरीके से प्रतिबिंबित करना चाहिए। यह सिस्टम के प्रवाह को समझने के लिए निर्णायक है।
5. वैकल्पिक मार्गों पर विचार करें: यदि आपके सिस्टम में शाखाएं या वैकल्पिक प्रवाह हैं, तो अनुक्रम आरेख के भीतर इन परिदृश्यों का प्रतिनिधित्व करने के लिए संयुक्त खंडों (जैसे alt, opt, loop) का उपयोग करें।

अनुक्रम आरेख: एक चरण-दर-चरण उदाहरण

उदाहरण: आदेश दें – एक दृश्य अनुक्रम

अनुक्रम आरेख के संदर्भ में, आइए तीन मुख्य भागीदारों: ग्राहक, आदेश और स्टॉक वाले “आदेश दें” परिदृश्य का अध्ययन करें। औपचारिक निरूपण के बिना भी आप इस अंतरक्रिया के विकासशील कथानक को तात्विक रूप से समझ सकते हैं:

चरण 1 और 2: ग्राहक एक आदेश बनाता है

• क्रम ग्राहक द्वारा एक नया आदेश बनाकर प्रक्रिया शुरू करने के साथ शुरू होता है। इसे प्रारंभिक बिंदु के रूप में चिह्नित किया गया है।

चरण 3: ग्राहक आदेश में वस्तुएं जोड़ता है

• आदेश बनाने के बाद, ग्राहक नए बनाए गए आदेश में वस्तुएं जोड़ता है, जो ग्राहक के उत्पाद चयन को दर्शाता है।

चरण 4 और 5: स्टॉक उपलब्धता की जांच

• आदेश के भीतर प्रत्येक वस्तु को एक सत्यापन प्रक्रिया में डाला जाता है। चरण 4 और 5 स्टॉक में उत्पाद उपलब्धता के मूल्यांकन का प्रतिनिधित्व करते हैं।

चरण 6, 7, 8: उपलब्ध उत्पादों को आदेश में जोड़ना

• चरण 4 और 5 में निर्धारित उपलब्ध माने गए उत्पादों को ग्राहक के आदेश में जोड़ दिया जाता है। इससे सफल उत्पाद शामिल होने का संकेत मिलता है।

चरण 9: लौटना

• इस बिंदु पर, सिस्टम के तर्क और आवश्यकताओं के आधार पर, पिछली स्थिति पर लौटना या अंतरक्रिया जारी रखना संभव हो सकता है।

चरण 10 और 11: आदेश को सहेजना और नष्ट करना

• इस अंतरक्रिया के अंतिम चरणों में, सिस्टम दो महत्वपूर्ण कार्रवाई करता है: आदेश को सहेजना (संभवतः रिकॉर्ड रखने के लिए) और फिर आदेश को नष्ट करना, जो संभवतः प्रक्रिया और पूर्ण करने के बाद हो सकता है।

यह “आदेश दें” अनुक्रम आरेख ग्राहक, आदेश और स्टॉक के बीच घटनाओं और अंतरक्रियाओं के प्रवाह को दृश्य रूप से बयान करता है। यह दिखाता है कि अनुक्रम आरेख वास्तविक दुनिया की प्रक्रियाओं के गतिशीलता को स्पष्ट और स्वाभाविक तरीके से दर्ज करने के लिए कितने शक्तिशाली उपकरण हैं।

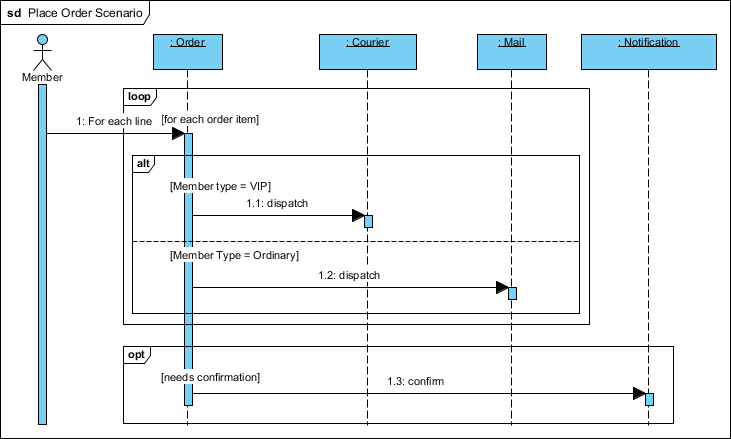

अनुक्रम खंड: UML अनुक्रम आरेखों में जटिलता का दृश्यीकरण

क्रम आरेखक्रम आरेख सॉफ्टवेयर विकास प्रक्रिया में एक महत्वपूर्ण उपकरण है, जो टीमों को प्रणाली के भीतर जटिल अंतरक्रियाओं को दृश्यीकृत और दस्तावेज़ित करने में सक्षम बनाता है। उत्तम व्यवहार का पालन करके और स्पष्ट, संक्षिप्त आरेख बनाकर, सॉफ्टवेयर विशेषज्ञ अपनी संचार क्षमता में सुधार कर सकते हैं, प्रणाली डिज़ाइन में सुधार कर सकते हैं और विकास प्रक्रिया को सुगम बना सकते हैं। एक अच्छी तरह से निर्मित क्रम आरेख के साथ, हितधारकों को सॉफ्टवेयर प्रणाली के व्यवहार की गहन समझ मिल सकती है और यह सुनिश्चित कर सकते हैं कि प्रणाली अंतरक्रियाओं के बारे में सभी एक ही पृष्ठभूमि पर हों।
