राज्य आरेखों के उपयोग: एक व्यापक मार्गदर्शिका

परिचय

राज्य आरेख विभिन्न क्षेत्रों में तंत्र, प्रक्रियाओं और एकाइयों के व्यवहार को मॉडल और दृश्य रूप से प्रस्तुत करने के लिए शक्तिशाली उपकरण हैं। वे विशेष रूप से जटिल तंत्रों को समझने और डिज़ाइन करने में उपयोगी हैं, जो विभिन्न राज्यों और उनके बीच संक्रमण के द्वारा समग्र कार्यक्षमता को कैसे प्रभावित करते हैं, इसका स्पष्ट दृश्य प्रतिनिधित्व प्रदान करते हैं। इस लेख में, हम विभिन्न उपयोग के मामलों में राज्य आरेखों के प्रभावी उपयोग के तरीकों का अध्ययन करेंगे, जैसे सॉफ्टवेयर विकास से लेकर व्यापार प्रक्रिया प्रबंधन तक और उससे आगे।

1. सॉफ्टवेयर विकास

राज्य आरेख सॉफ्टवेयर विकास में एक महत्वपूर्ण भूमिका निभाते हैं, जो जटिल सॉफ्टवेयर तंत्र के डिज़ाइन और कार्यान्वयन में सहायता करते हैं। वे डेवलपर्स और डिज़ाइनर्स को निम्नलिखित में सहायता करते हैं:

• a. सॉफ्टवेयर व्यवहार का मॉडल बनाना: राज्य आरेख सॉफ्टवेयर एप्लिकेशन के व्यवहार को मॉडल करने के लिए विशेष रूप से उपयोगी हैं। प्रत्येक राज्य एक विशिष्ट स्थिति या मोड का प्रतिनिधित्व करता है जिसमें सॉफ्टवेयर हो सकता है, और संक्रमण दिखाते हैं कि सॉफ्टवेयर विभिन्न इनपुट या घटनाओं के आधार पर एक राज्य से दूसरे राज्य में कैसे जाता है।
• b. एज केस की पहचान करना: राज्य आरेख कोड के साथ काम करने के दौरान दिखाई न देने वाले एज केस और अपवादी परिस्थितियों की पहचान करने में सहायता कर सकते हैं। सभी संभावित राज्यों और संक्रमणों को दृश्य रूप से देखकर, डेवलपर्स संभावित समस्याओं की भविष्यवाणी कर सकते हैं और उनका समाधान कर सकते हैं।
• c. सहयोग में सुधार: राज्य आरेख डेवलपर्स, टेस्टर्स और स्टेकहोल्डर्स के लिए एक सामान्य दृश्य भाषा के रूप में कार्य करते हैं। वे टीम सदस्यों के बीच संचार और सहयोग को सुगम बनाते हैं, जिससे सभी को सॉफ्टवेयर के व्यवहार के बारे में साझा समझ होती है।
• d. डीबगिंग: राज्य आरेख के साथ डीबगिंग अधिक कुशल हो जाती है क्योंकि वे सॉफ्टवेयर के भीतर समस्याओं के निदान और ट्रेसिंग के लिए स्पष्ट मार्गदर्शिका प्रदान करते हैं। डेवलपर्स विभिन्न राज्यों के माध्यम से निष्पादन के मार्ग को ट्रैक कर सकते हैं और यह निर्धारित कर सकते हैं कि समस्या कहाँ होती है।

उदाहरण: ऑनलाइन शॉपिंग कार्ट

ऑनलाइन शॉपिंग कार्ट एप्लिकेशन के संदर्भ में, आप शॉपिंग कार्ट के विभिन्न राज्यों और संक्रमणों को मॉडल करने के लिए राज्य आरेख का उपयोग कर सकते हैं। राज्यों में शामिल हो सकते हैं: “खाली कार्ट”, “आइटम वाला कार्ट”, “चेकआउट”, और “आदेश पुष्टि।” संक्रमण “आइटम जोड़ें”, “आइटम हटाएं” और “चेकआउट पर आगे बढ़ें” जैसे क्रियाकलापों का प्रतिनिधित्व करेंगे। यह राज्य आरेख डेवलपर्स को शॉपिंग कार्ट के व्यवहार को समझने और उपयोगकर्ता के इंटरैक्शन के दौरान राज्यों के बीच संक्रमण को समझने में मदद करेगा।

2. व्यापार प्रक्रिया प्रबंधन

राज्य आरेख व्यापार प्रक्रिया प्रबंधन के क्षेत्र में बराबर उपयोगी हैं। वे संगठनों को निम्नलिखित करने में सक्षम बनाते हैं:

• a. कार्यप्रवाह का विश्लेषण करना: राज्य आरेख जटिल व्यापार कार्यप्रवाह को दृश्य रूप से देखने और विश्लेषण करने में सहायता करते हैं। प्रत्येक राज्य एक प्रक्रिया में एक विशिष्ट चरण या चरण का प्रतिनिधित्व करता है, जबकि संक्रमण जानकारी या संसाधनों के एक राज्य से दूसरे राज्य में प्रवाह को दर्शाते हैं।
• b. प्रक्रियाओं को अनुकूलित करना: राज्य आरेखों का उपयोग करके मौजूदा प्रक्रियाओं को मॉडल करने से संगठनों को बॉटलनेक, आवश्यकता से अधिक चरणों और अनुकूलन के अवसरों की पहचान करने में सहायता मिलती है। इससे संचालन को सुगम बनाने और दक्षता में सुधार करने में मदद मिलती है।
• c. स्वचालन कार्यान्वयन: राज्य आरेख व्यापार प्रक्रियाओं के स्वचालन के लिए एक ब्लूप्रिंट के रूप में कार्य करते हैं। वे वर्कफ्लो स्वचालन प्रणालियों के डिज़ाइन में सहायता करते हैं, जो दोहराए जाने वाले कार्यों को संभाल सकते हैं, मानव हस्तक्षेप और त्रुटियों के जोखिम को कम करते हैं।
• d. संगतता और ऑडिटिंग: राज्य आरेख उद्योग नियमों और मानकों के अनुपालन सुनिश्चित करने में सहायता करते हैं। वे प्रक्रियाओं के कार्य करने के तरीके को दस्तावेज़ करके स्पष्ट ऑडिट ट्रेल प्रदान करते हैं, जिससे संगतता आवश्यकताओं का पालन करने के प्रमाण देना आसान हो जाता है।

व्यापार प्रक्रिया प्रबंधन:

उदाहरण: आदेश प्रसंस्करण कार्यप्रवाह

कल्पना कीजिए कि एक व्यवसाय ग्राहक आदेशों का प्रबंधन करता है। एक राज्य आरेख आदेश प्रसंस्करण कार्यप्रवाह का प्रतिनिधित्व कर सकता है। राज्यों में शामिल हो सकते हैं: “आदेश प्राप्त”, “भुगतान लंबित”, “आदेश प्रसंस्करण”, “शिपमेंट तैयार”, और “आदेश पूरा हुआ।” संक्रमण दिखाएंगे कि आदेश इन राज्यों के माध्यम से कैसे आगे बढ़ता है, जैसे “भुगतान प्राप्त” और “शिपमेंट निर्गम” जैसी घटनाओं द्वारा प्रेरित। यह राज्य आरेख आदेश पूर्णता प्रक्रिया को दृश्य रूप से देखने और अनुकूलित करने में सहायता करता है।

3. हार्डवेयर प्रणालियाँ

राज्य आरेख इलेक्ट्रॉनिक्स और रोबोटिक्स जैसे हार्डवेयर प्रणालियों के क्षेत्र में भी लागू किए जाते हैं, जैसे:

• a. नियंत्रण प्रणालियों का डिज़ाइन करना: इंजीनियर राज्य आरेखों का उपयोग हार्डवेयर उपकरणों के लिए नियंत्रण प्रणालियों के डिज़ाइन के लिए करते हैं। राज्य विभिन्न संचालन मोड का प्रतिनिधित्व करते हैं, और संक्रमण दिखाते हैं कि प्रणाली विभिन्न इनपुट या सेंसर पठन के प्रति कैसे प्रतिक्रिया करती है।
• b. परीक्षण और प्रमाणीकरण: राज्य आरेख हार्डवेयर प्रणालियों की कार्यक्षमता के परीक्षण और प्रमाणीकरण के लिए परीक्षण स्थितियों को बनाने के लिए उपयोग किए जाते हैं। वे विभिन्न स्थितियों में प्रणाली के अपेक्षित रूप से व्यवहार करने की जांच करने के लिए एक व्यवस्थित तरीका प्रदान करते हैं।
• c. समस्या निवारण: जब हार्डवेयर प्रणालियाँ खराब होती हैं, तो राज्य आरेख समस्या निवारण के लिए अमूल्य हो सकते हैं। वे इंजीनियर्स को प्रणाली की वर्तमान स्थिति को समझने और उस समस्या तक पहुंचने वाले मार्ग को ट्रेस करने में सहायता करते हैं।
• d. पूर्वानुमानित रखरखाव: औद्योगिक स्थितियों में, राज्य आरेख पूर्वानुमानित रखरखाव रणनीतियों को लागू करने के लिए उपयोग किए जाते हैं। मशीनों और उपकरणों की स्थिति को निगरानी में रखकर रखरखाव टीमें विफलता होने से पहले मरम्मत या प्रतिस्थापन की योजना बना सकती हैं।

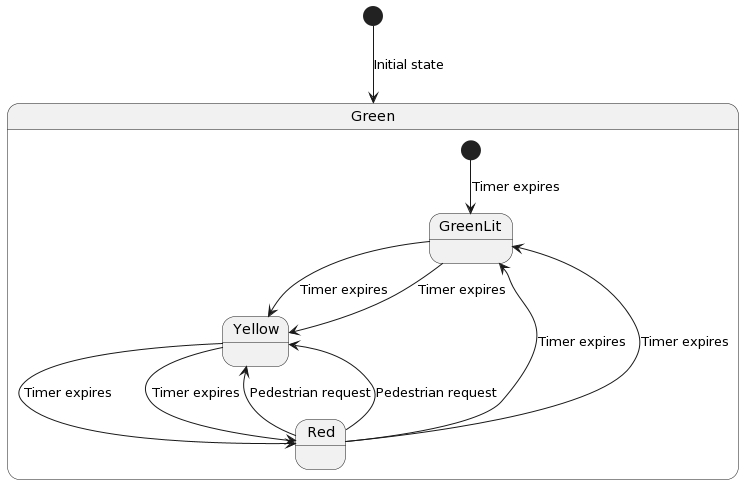

उदाहरण: ट्रैफिक लाइट नियंत्रण प्रणाली

एक चौराहे पर ट्रैफिक लाइट नियंत्रण प्रणाली पर विचार करें। एक राज्य आरेख ट्रैफिक लाइट्स के विभिन्न राज्यों, जैसे “हरा,” “पीला,” और “लाल” का प्रतिनिधित्व कर सकता है। संक्रमण समय अंतराल या सेंसर इनपुट के आधार पर लाइट्स कैसे बदलती हैं, इसका संकेत देते हैं। उदाहरण के लिए, जब “हरा” लाइट का टाइमर समाप्त होता है, तो यह “पीले” में संक्रमित होता है, और फिर “लाल” में। यह राज्य आरेख इंजीनियरों को ट्रैफिक लाइट प्रणाली के डिजाइन और रखरखाव में मदद करता है।

ये उदाहरण दिखाते हैं कि राज्य आरेखों का विभिन्न संदर्भों में उपयोग कैसे किया जाता है। वे राज्यों और संक्रमणों का स्पष्ट दृश्य प्रतिनिधित्व प्रदान करते हैं, जिससे जटिल प्रणालियों, प्रक्रियाओं और हार्डवेयर को समझना, डिजाइन करना और प्रबंधित करना आसान हो जाता है।

राज्य चार्ट का एक अधिक जटिल उदाहरण

इस परिदृश्य में, हमारे पास ऑनलाइन ऑर्डर प्रोसेसिंग प्रणाली है जो ऑर्डर को रखे जाने के क्षण से डिलीवरी तक प्रबंधित करती है। प्रणाली में कई ऑर्डर स्थितियाँ हैं और विभिन्न घटनाएँ हैं जो राज्य संक्रमण को ट्रिगर करती हैं।

व्याख्या:

• जब कोई ऑर्डर रखा जाता है, तो आरेख “नया” राज्य के साथ शुरू होता है।
• राज्यों के बीच संक्रमण विभिन्न घटनाओं और स्थितियों का प्रतिनिधित्व करते हैं।
• जब भुगतान प्राप्त होता है, तो ऑर्डर “नया” से “प्रोसेसिंग” में जाता है।
• ऑर्डर किसी भी चरण में रद्द किए जा सकते हैं, जिससे “रद्द” राज्य में जाया जाता है।
• “प्रोसेसिंग” राज्य में ऑर्डर को प्रोसेसिंग पूरी होने पर “शिप्ड” में संक्रमित किया जा सकता है।
• “शिप्ड” राज्य में ऑर्डर को डिलीवर किया जा सकता है या वापस किया जा सकता है।
• “डिलीवर्ड” राज्य सफल ऑर्डर डिलीवरी का प्रतिनिधित्व करता है।
• ऑर्डर वापस किए जा सकते हैं, जिससे पुनः शिपिंग और प्रोसेसिंग की संभावना होती है।
• रद्द किए गए ऑर्डर फिर से जमा किए जा सकते हैं, जिससे “नया” राज्य में लौट जाते हैं।

यह जटिल राज्य आरेख विभिन्न स्थितियों और संक्रमणों के माध्यम से ऑनलाइन ऑर्डर के जीवनचक्र का मॉडल बनाता है, जो ऑर्डर प्रोसेसिंग प्रणाली के व्यवहार को समझने में मदद करता है।



निष्कर्ष

राज्य आरेख विभिन्न क्षेत्रों में उपयोग के लिए लचीले उपकरण हैं, जैसे सॉफ्टवेयर विकास से लेकर व्यवसाय प्रक्रिया प्रबंधन और हार्डवेयर प्रणालियों तक। वे एक संरचित और दृश्य प्रतिनिधित्व प्रदान करते हैं जो एकता या प्रणाली के विभिन्न राज्यों के बीच संक्रमण के तरीके को दर्शाते हैं, जिससे ये मॉडलिंग, विश्लेषण, अनुकूलन और समस्या निवारण के लिए अमूल्य होते हैं। चाहे आप सॉफ्टवेयर विकासकर्ता, व्यवसाय विश्लेषक या इंजीनियर हों, राज्य आरेखों का उपयोग करने के कला को सीखने से आपकी जटिल प्रणालियों और प्रक्रियाओं के डिजाइन, प्रबंधन और सुधार की क्षमता में बहुत वृद्धि होगी।
