अनुक्रम आरेखों का परिचय
UML में अनुक्रम आरेख बनाने के व्यापक ट्यूटोरियल में आपका स्वागत है। अनुक्रम आरेख UML का एक महत्वपूर्ण हिस्सा है, जो एक प्रणाली में वस्तुओं के बीच अंतरक्रिया को दृश्य रूप से प्रस्तुत करने की अनुमति देता है। यह ट्यूटोरियल आपको प्रभावी अनुक्रम आरेख बनाने में शामिल नोटेशन, तत्वों और चरणों के मार्गदर्शन करेगा। चाहे आप शुरुआती हों या UML कौशल में सुधार करना चाहते हों, यह गाइड अनुक्रम आरेखों को समझने और उनका उपयोग अपने सॉफ्टवेयर मॉडलिंग प्रयासों में करने के लिए स्पष्ट समझ प्रदान करने के लिए डिज़ाइन किया गया है।
UML में अनुक्रम आरेख क्या है?
UML अनुक्रम आरेख एक प्रभावी उपकरण है जो प्रणाली में वस्तुओं के बीच अंतरक्रिया को कैप्चर और दृश्य रूप से प्रस्तुत करने के लिए उपयोग किया जाता है। उपयोग केस जैसी उच्च स्तरीय आवश्यकताओं से एक अधिक औपचारिक स्तर पर प्रणाली डिज़ाइन में संक्रमण करने में इनका विशेष उपयोग होता है। अनुक्रम आरेख अंतरक्रियाओं के क्रमिक क्रम को दर्शाते हैं, जिसमें वस्तुओं के बीच आदान-प्रदान किए गए संदेशों और जीवन रेखाओं को दर्शाया जाता है।
अनुक्रम आरेख कब उपयोग करें?
- प्रणाली में सक्रिय वस्तुओं के बीच उच्च स्तरीय अंतरक्रिया का मॉडल बनाएं।
- उपयोग केस को वास्तविक बनाने वाले सहयोग के भीतर अंतरक्रिया का मॉडल बनाएं।
- क्रिया को वास्तविक बनाने वाले सहयोग के भीतर अंतरक्रिया का मॉडल बनाएं।
- सामान्य अंतरक्रिया को कैप्चर करें (सभी संभावित मार्ग दिखाते हुए) या अंतरक्रिया के विशिष्ट उदाहरण (केवल एक मार्ग दिखाते हुए)।

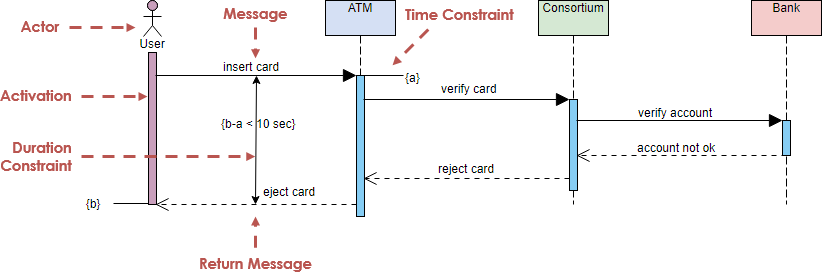

अनुक्रम आरेख नोटेशन
जीवन रेखा
एक जीवन रेखा अंतरक्रिया में एक व्यक्तिगत भागीदार का प्रतिनिधित्व करती है।
अभिनेता
एक अभिनेता विषय के साथ अंतरक्रिया करने वाले संस्था द्वारा निभाए गए भूमिका का प्रतिनिधित्व करता है। इसका उपयोग मानव उपयोगकर्ताओं, बाहरी हार्डवेयर या अन्य विषयों का प्रतिनिधित्व करने के लिए किया जा सकता है।
सक्रियता
एक सक्रियता, जीवन रेखा पर एक पतले आयत के रूप में दर्शाई जाती है, उस अवधि का संकेत करती है जब एक तत्व किसी क्रिया को कर रहा होता है।
संदेश
कॉल संदेश
एक कॉल संदेश जीवन रेखाओं के बीच संचार को परिभाषित करता है, जो लक्ष्य जीवन रेखा पर एक क्रिया के आह्वान का प्रतिनिधित्व करता है।
लौटाए गए संदेश
एक लौटाए गए संदेश एक संबंधित पिछले संदेश के कॉलर के पास जानकारी लौटाने का प्रतिनिधित्व करता है।
स्वयं का संदेश
एक स्वयं का संदेश एक ही जीवन रेखा के भीतर संचार को दर्शाता है, जो अपने आप पर एक संदेश के आह्वान का प्रतिनिधित्व करता है।
पुनरावृत्त संदेश
एक पुनरावृत्त संदेश स्वयं के संदेश के समान होता है, लेकिन वर्तमान के ऊपर एक सक्रियता की ओर इशारा करता है।

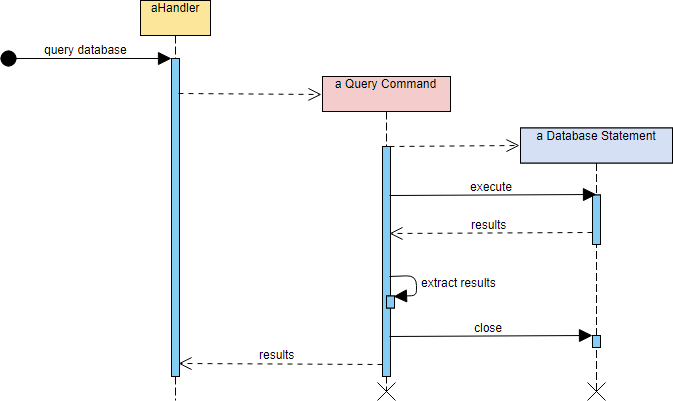

सृजन संदेश
एक सृजन संदेश लक्ष्य जीवन रेखा के अस्तित्व में आने का संकेत करता है।
नष्ट करने वाला संदेश
एक नष्ट करने वाला संदेश लक्ष्य जीवन रेखा के जीवन चक्र को नष्ट करने के अनुरोध का प्रतिनिधित्व करता है।
अवधि संदेश
एक अवधि संदेश एक संदेश आह्वान के दो समय बिंदुओं के बीच समय दूरी को दर्शाता है।
नोट
एक नोट या टिप्पणी तत्वों के साथ टिप्पणियाँ जोड़ने की क्षमता प्रदान करता है, लेकिन कोई सार्थक बल नहीं लाता है।
अनुक्रम आरेख बनाना: चरण-दर-चरण गाइड
- भागीदारों की पहचान करें:
- सहयोग या उपयोग केस स्थिति में भाग लेने वाली वस्तुओं का निर्धारण करें।
- परिदृश्य विश्लेषण:
- यदि एक परिदृश्य से निकाला गया है, तो सबसे पहले सामान्य परिदृश्यों का चयन करें।
- उपयोग केस को सक्रिय करने वाले प्राथमिक अभिनेता(ओं) की पहचान करें।
- संदेश प्रवाह:
- परिदृश्य के प्रारंभिक बिंदु पर विचार करें।
- अभिनेता के संदेश के प्रति प्रणाली के प्रतिक्रिया को परिभाषित करें और वापसी संदेश से पहले क्या हल करने की आवश्यकता है।
- वस्तु और संचालन की पहचान:
- परिदृश्य के आधार पर उम्मीदवार वस्तुओं और संचालनों की पहचान करें।
- वर्ग आरेख को चरणबद्ध रूप से निकालने के लिए इस जानकारी का उपयोग करें।
- परिदृश्य बिंदुओं को दोहराएं:
- पूर्णता तक प्रत्येक परिदृश्य बिंदु के माध्यम से चरणबद्ध रूप से जाएं।
- वैकल्पिक परिदृश्य:
- अपवाद या वैकल्पिक परिदृश्य के लिए संबंधित अनुक्रम आरेख बनाएं।
अनुक्रम आरेख उदाहरण

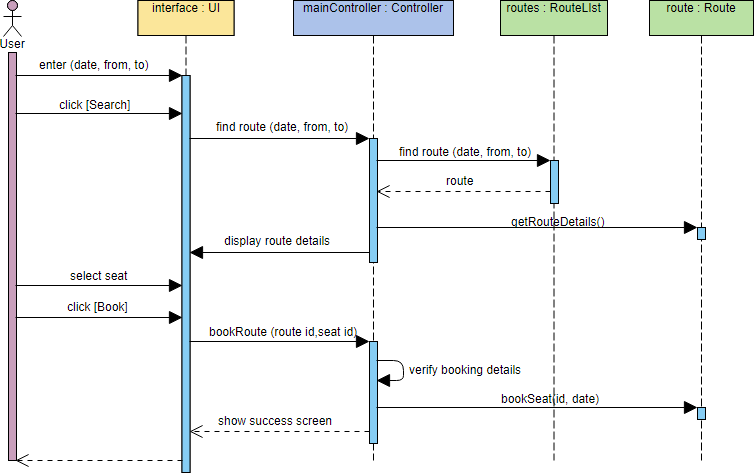

MVC फ्रेमवर्क पैटर्न में अनुक्रम
निम्नलिखित अनुक्रम आरेख उदाहरण में, हम उपयोगकर्ता और भाग लेने वाली वस्तुओं के बीच अंतरक्रिया को देखते हैं। आरेख में चार प्रमुख घटक हैं: उपयोगकर्ता, जिसे अभिनेता के रूप में दर्शाया गया है, ‘इंटरफेस’ नामक सीमा वस्तु, ‘मेनकंट्रोलर’ के रूप में पहचाना गया नियंत्रक वस्तु, और ‘रूट्स’ और ‘रूट’ नामक दो एंटिटी वस्तुएं।
अस्पताल बिस्तर आवंटन
पुनरावर्ती संदेश उदाहरण
शुरुआत करें: अपना अनुक्रम आरेख बनाएं

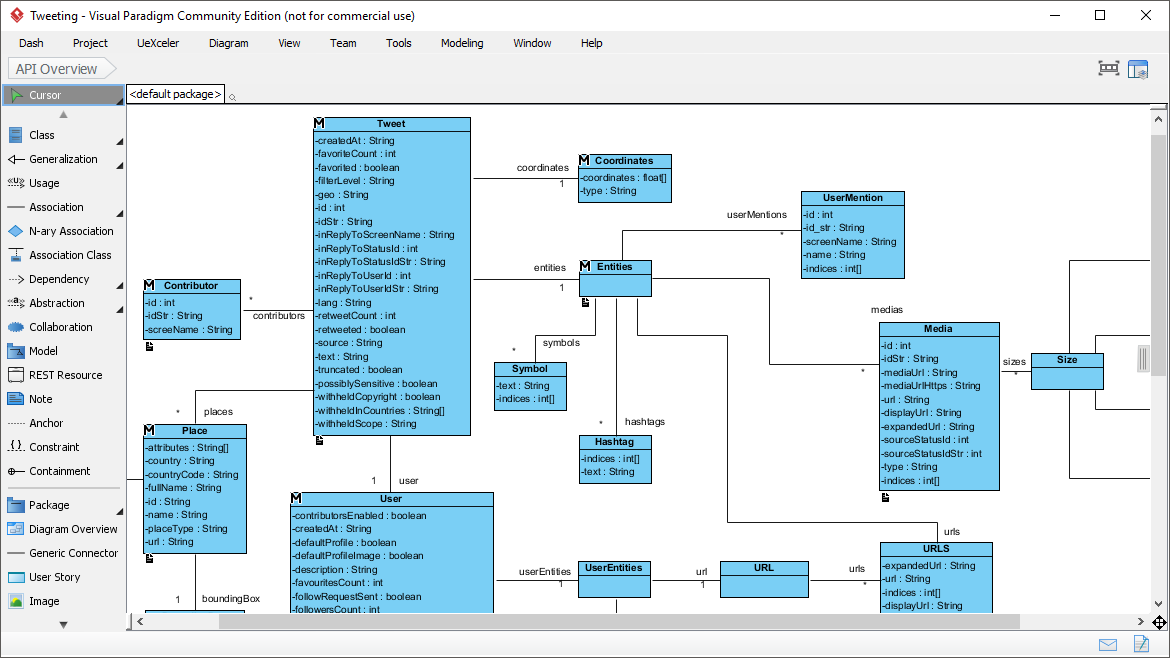

क्या आप अपना अनुक्रम आरेख बनाने के लिए तैयार हैं? ऑनलाइन उपकरणों का उपयोग करें जैसे कि विजुअल पैराडाइगम ऑनलाइन, जो गैर-वाणिज्यिक उद्देश्यों के लिए मुफ्त उपयोग प्रदान करता है।
याद रखें, अनुक्रम आरेखों को समझने में अभ्यास की आवश्यकता होती है, इसलिए डूबकर अपनी प्रणाली में जटिल अंतरक्रियाओं के दृश्य प्रतिनिधित्व बनाने की प्रक्रिया का आनंद लें!
UML में अनुक्रम आरेखों के उपयोग के लिए टिप्स और ट्रिक्स
- स्पष्ट रूप से प्रतिभागियों को परिभाषित करें:
- स्पष्ट रूप से प्रतिभागियों (वस्तुओं या अभिनेताओं) की पहचान करें और उनके नाम लिखें जो अंतरक्रिया में शामिल हैं। इससे प्रत्येक एकाई द्वारा निभाए गए कार्यों को समझने में स्पष्टता आती है।
- इसे सरल रखें:
- सरलता की ओर बढ़ें। आवश्यक न होने वाले विवरणों से बचें जो आरेख को भारी बना सकते हैं। आवश्यक अंतरक्रियाओं को दर्ज करने पर ध्यान केंद्रित करें ताकि इच्छित संदेश स्पष्ट हो।
- वर्णनात्मक नामकरण का उपयोग करें:
- लाइफलाइन्स, संदेशों और वस्तुओं के लिए वर्णनात्मक और सार्थक नामों का उपयोग करें। इससे अनुक्रम आरेख की पठनीयता और समझ में सुधार होता है।
- संबंधित संदेशों को समूहित करें:
- संबंधित संदेशों को एक साथ समूहित करें ताकि अंतरक्रियाओं का सुसंगत प्रवाह दर्शाया जा सके। इससे तार्किक और व्यवस्थित संरचना बनाए रखने में मदद मिलती है।
- समय और अवधि सीमाएँ:
- संदेश विनिमय के समय संबंधी पहलुओं को दर्शाने के लिए समय और अवधि सीमाओं का उपयोग करें। यह विलंब या विशिष्ट समय अंतराल को दर्शाने के लिए विशेष रूप से उपयोगी है।
- वैकल्पिक परिदृश्यों पर विचार करें:
- वैकल्पिक परिदृश्यों और अपवाद मार्गों का अन्वेषण करें। अनुक्रम आरेख केवल मुख्य प्रवाह को दर्शाने के लिए नहीं हैं, बल्कि विभिन्न स्थितियों में प्रणाली के व्यवहार को दिखाने के लिए भी हैं।
- अंतरक्रिया टुकड़ों का समझदारी से उपयोग करें:
- जैसे लूप, विकल्प और विकल्पों के रूप में अंतरक्रिया टुकड़ों का उपयोग करें ताकि जटिल व्यवहार को दर्शाया जा सके। इन टुकड़ों से आरेख में गहराई आती है और विभिन्न परिदृश्यों को समायोजित किया जा सकता है।
- स्वयं के संदेशों की सीमा निर्धारित करें:
- जबकि स्वयं के संदेश एक ही लाइफलाइन के भीतर क्रियाओं को दर्शाने के लिए उपयोगी होते हैं, उनका अत्यधिक उपयोग न करें। अत्यधिक स्वयं के संदेश आरेख को भारी बना सकते हैं।
- एक्टिवेशन बार पर ध्यान दें:
- सुनिश्चित करें कि संबंधित लाइफलाइन के प्रारंभ और समाप्ति समय के साथ एक्टिवेशन बार सही तरीके से संरेखित हों। इस सटीकता से अंतरक्रियाओं के समय संबंधी प्रवाह को समझने में मदद मिलती है।
- स्थिर नोटेशन:
- आरेख के पूरे में नोटेशन में स्थिरता बनाए रखें। इसमें संदेशों के लिए समान प्रतीकों का उपयोग, एक्टिवेशन बार को सही तरीके से संरेखित करना और UML प्रथाओं का पालन करना शामिल है।
- नोट्स के साथ टिप्पणी करें:
- अतिरिक्त संदर्भ या स्पष्टीकरण प्रदान करने के लिए नोट्स का उपयोग करें। जब कुछ अंतरक्रिया के पहलुओं को स्पष्ट करने की आवश्यकता होती है, तो यह विशेष रूप से मददगार होता है।
- हितधारकों के साथ जांचें:
- अपने अनुक्रम आरेखों की जांच हितधारकों के साथ करें ताकि दर्शाए गए अंतरक्रियाएँ प्रणाली के बारे में उनकी समझ के अनुरूप हों। इससे आरेखों को सटीकता के लिए बेहतर बनाने में मदद मिलती है।
- उपकरण की दक्षता:
- UML मॉडलिंग उपकरणों के साथ परिचित हों जो अनुक्रम आरेखों का समर्थन करते हैं। इन उपकरणों में दक्षता आपकी उत्पादकता और आरेखों की गुणवत्ता में महत्वपूर्ण सुधार कर सकती है।
- पुनरावृत्तिक सुधार:
- अनुक्रम आरेख अक्सर पुनरावृत्तिक रूप से सुधारे जाते हैं। अपनी प्रणाली के बारे में समझ बढ़ने के साथ आरेखों की फिर से समीक्षा और सुधार करने में हिचकिचाहट न करें।
- नियमित रूप से अभ्यास करें:
- किसी भी कौशल की तरह, प्रभावी अनुक्रम आरेख बनाने में अभ्यास से सुधार होता है। विभिन्न परिदृश्यों के साथ अपने आप को चुनौती देते रहें ताकि आपके UML मॉडलिंग कौशल को बेहतर बनाया जा सके।
इन टिप्स और ट्रिक्स को शामिल करके, आप अपने सिस्टम के भीतर डायनामिक इंटरैक्शन को प्रभावी ढंग से संचारित करने वाले स्पष्ट, संक्षिप्त और सटीक अनुक्रम आरेख बनाने के लिए बेहतर तरीके से तैयार होंगे।
सारांश
इस ट्यूटोरियल में, हमने UML अनुक्रम आरेखों की मूल अवधारणाओं का अध्ययन किया, जिसमें सिस्टम डिजाइन में उनके उद्देश्य और उपयोग को समझना शामिल था। हमने नोटेशन पर गहराई से चर्चा की, जिसमें लाइफलाइन्स, एक्टर्स, एक्टिवेशन और विभिन्न संदेश प्रकार शामिल थे। ट्यूटोरियल ने अनुक्रम आरेख बनाने के समय और तरीके के बारे में चरण-दर-चरण गाइड प्रदान किया, जिसमें परिदृश्य विश्लेषण, वस्तु पहचान और इंटरैक्शन को कैप्चर करने की आवर्ती प्रक्रिया पर जोर दिया गया।
साथ ही, हमने वास्तविक दुनिया के परिदृश्यों में अनुक्रम आरेखों के उपयोग को समझाने के लिए व्यावहारिक उदाहरण जैसे सीट बुकिंग और अस्पताल के बेड आवंटन को प्रदर्शित किया। ट्यूटोरियल ने आपको Visual Paradigm Online जैसे टूल्स का उपयोग करके अपने अनुक्रम आरेख बनाने के लिए प्रोत्साहित करके समाप्त किया।
अब ज्ञान और उपकरणों से लैस होकर, आप अपने सिस्टम के भीतर डायनामिक इंटरैक्शन को प्रभावी ढंग से कैप्चर करने वाले अनुक्रम आरेख बनाने के लिए आत्मविश्वास से तैयार हैं। गहराई से जाएं, प्रयोग करें, और जटिल परिदृश्यों को दृश्य प्रतिनिधित्व में बदलने की प्रक्रिया का आनंद लें!
