1. ERD का परिचय
एक एंटिटी-रिलेशनशिप डायग्राम (ERD) डेटाबेस की संरचना को व्यापक रूप से मैप करने के लिए एक शक्तिशाली दृश्य उपकरण के रूप में कार्य करता है। यह डेटाबेस के भीतर विभिन्न एंटिटी के बीच संबंधों का एक आरेखीय चित्रण प्रदान करता है, साथ ही प्रत्येक एंटिटी से जुड़े गुणों को भी उजागर करता है। ERD डेटाबेस डिजाइन चरण के दौरान अमूल्य होते हैं क्योंकि वे डेटा आवश्यकताओं को परिभाषित करने की प्रक्रिया को सुगम बनाते हैं और डेटाबेस की संरचना के बारे में स्पष्ट समझ बनाने में सहायता करते हैं। इसके अलावा, वे जटिल डेटा संबंधों को स्पष्ट करने में अत्यधिक सफल होते हैं, जिससे डेटाबेस विकास परियोजनाओं में तकनीकी और गैर-तकनीकी स्टेकहोल्डर्स के लिए एक अनिवार्य संचार सहायता बन जाते हैं।
ERD उदाहरण
एक सामान्य एंटिटी-रिलेशनशिप डायग्राम (ERD) डेटाबेस डिजाइन में उपयोग किए जाने वाले दृश्य प्रतिनिधित्व के रूप में डेटाबेस के भीतर संरचना और संबंधों को दर्शाता है।
एक ERD के दिखने का तरीका डेटाबेस की जटिलता और उपयोग किए जाने वाले मॉडलिंग नियमों पर निर्भर कर सकता है। हालांकि, एक सामान्य ERD में, आप एंटिटी को आयताकार के रूप में देखेंगे, जिसके भीतर उनके गुण लिखे होंगे। एंटिटी को जोड़ने वाली रेखाएं उनके बीच संबंधों को दर्शाती हैं, और रेखाओं पर लेबल इन संबंधों की प्रकृति को निर्दिष्ट करते हैं। यहां एक सामान्य ERD के दिखने का सरल टेक्स्टुअल प्रतिनिधित्व दिया गया है:
2. मूल ERD घटक
उन्नत अवधारणाओं में उतरने से पहले, आइए ERD के मूल घटकों की संक्षिप्त समीक्षा करें:
- एंटिटी:एक वास्तविक दुनिया की वस्तु या अवधारणा का प्रतिनिधित्व करता है, जैसे व्यक्ति, स्थान या चीज। एंटिटी को ERD में आयताकार के रूप में दर्शाया जाता है।
- गुण:एंटिटी के गुण या विशेषता का वर्णन करता है। गुणों को आमतौर पर उनके संबंधित एंटिटी से जुड़े ओवल के रूप में दर्शाया जाता है।
- संबंध:एंटिटी के बीच कैसे संबंधित होते हैं, इसका चित्रण करता है। संबंधों को एंटिटी को जोड़ने वाली रेखाओं के रूप में दर्शाया जाता है, जिसमें आमतौर पर संबंध का वर्णन करने वाले क्रिया वाक्य का उपयोग किया जाता है।
- कार्डिनैलिटी:एक एंटिटी के उन उदाहरणों की संख्या को परिभाषित करता है जो दूसरी एंटिटी से संबंधित हो सकते हैं। सामान्य कार्डिनैलिटी नोटेशन में “1” एक के लिए, “N” बहुत के लिए और “0..1” वैकल्पिक संबंधों के लिए शामिल हैं।
- प्राथमिक कुंजी (PK):प्राथमिक कुंजी डेटाबेस तालिका में प्रत्येक रिकॉर्ड (पंक्ति) के लिए एक अद्वितीय पहचानकर्ता होती है। यह सुनिश्चित करती है कि प्रत्येक पंक्ति में एक अद्वितीय और गैर-शून्य मान होता है, जिससे डेटा अखंडता और कुशल डेटा प्राप्ति के लिए यह एक महत्वपूर्ण घटक बन जाता है। ERD में, प्राथमिक कुंजी को एंटिटी के भीतर एक नीचे रेखांकित गुण के रूप में दर्शाया जाता है।
- विदेशी कुंजी (FK):विदेशी कुंजी एक तालिका के भीतर एक गुण या गुणों का सेट होता है जो दूसरी तालिका की प्राथमिक कुंजी को संदर्भित करता है। यह दो तालिकाओं के डेटा के बीच एक लिंक या संबंध स्थापित करता है। ERD में, विदेशी कुंजी को दो एंटिटी को जोड़ने वाली ठोस रेखा के रूप में दर्शाया जाता है, आमतौर पर संबंध को निर्दिष्ट करने वाले नोटेशन के साथ, जैसे “1:N” एक से बहुत के संबंध के लिए।
3. उन्नत ERD अवधारणाएं
a. उपप्रकार और उपप्रकार
कुछ मामलों में, एंटिटी को उपप्रकारों में विभाजित किया जा सकता है, जिसमें प्रत्येक के अपने विशिष्ट गुण होते हैं। इस अवधारणा का उपयोग एक एंटिटी के भीतर वैचारिक संबंधों को दर्शाने के लिए किया जाता है।
उदाहरण: एक “व्यक्ति” एंटिटी को उपप्रकार “कर्मचारी” और “ग्राहक” के साथ लें। “कर्मचारी” उपप्रकार में “कर्मचारीआईडी” और “नियुक्ति तिथि” जैसे गुण हो सकते हैं, जबकि “ग्राहक” उपप्रकार में “ग्राहकआईडी” और “पंजीकरण तिथि” जैसे गुण होते हैं।
b. सहयोगी एंटिटी
सहयोगी एंटिटी का उपयोग दो एंटिटी के बीच बहु-से-बहु संबंधों को दर्शाने के लिए किया जाता है। वे बहु-से-बहु संबंध को हल करने के लिए एक नई एंटिटी का परिचय देते हैं।
उदाहरण: एक विश्वविद्यालय डेटाबेस में, आपके पास एक “छात्र” एंटिटी और एक “पाठ्यक्रम” एंटिटी हो सकती है। छात्रों और पाठ्यक्रमों के बीच बहु-से-बहु संबंध को दर्शाने के लिए, आप “पंजीकरण” एंटिटी का परिचय देते हैं, जिसमें “पंजीकरणआईडी” और “पंजीकरण तिथि” जैसे गुण होते हैं।
c. बहु-मूल्य गुण
बहु-मूल्य गुण एक ही एंटिटी के लिए कई मानों को रख सकते हैं। उन्हें आमतौर पर एंटिटी से जुड़े डबल ओवल के रूप में दर्शाया जाता है।
उदाहरण: एक “पुस्तक” एंटिटी में, आपके पास “लेखक” नामक बहु-मूल्य गुण हो सकता है, जो कई लेखकों के नामों को समावेश कर सकता है।
डी. व्युत्पन्न गुण
व्युत्पन्न गुण वे गुण हैं जिनके मान डेटाबेस के अंदर अन्य गुणों से निकाले जा सकते हैं। इन्हें आमतौर पर डैश्ड ओवल्स द्वारा दर्शाया जाता है।
उदाहरण: एक “व्यक्ति” एंटिटी में, आपके पास एक व्युत्पन्न गुण “उम्र” हो सकता है, जिसे “जन्म तिथि” के आधार पर गणना की जा सकती है।
4. उन्नत ERD उदाहरण
a. पुस्तकालय प्रबंधन प्रणाली
आइए उन्नत अवधारणाओं के साथ एक पुस्तकालय प्रबंधन प्रणाली के लिए ERD बनाते हैं:
- एंटिटी: पुस्तक, लेखक, छात्र, पुस्तकालयाध्यक्ष, लेनदेन
- उपप्रकार: कर्मचारी (पुस्तकालयाध्यक्ष), ग्राहक (छात्र)
- संयोजक एंटिटी: पुस्तक प्रति (एक पुस्तक की बहुत सी प्रतियों के प्रबंधन के लिए)
- बहुमूल्य गुण: लेखक का नाम
- व्युत्पन्न गुण: छात्र की उम्र

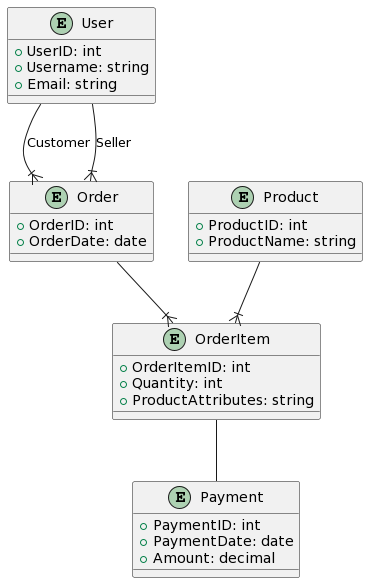

b. ई-कॉमर्स प्लेटफॉर्म
उन्नत विशेषताओं वाले ई-कॉमर्स प्लेटफॉर्म को ध्यान में रखें:
- एंटिटी: उपयोगकर्ता, उत्पाद, आदेश, भुगतान
- उपप्रकार: ग्राहक, बिक्रेता
- संयोजक एंटिटी: आदेश आइटम (आदेश में उत्पादों का प्रतिनिधित्व करने के लिए)
- बहुमूल्य गुण: उत्पाद विशेषताएं (उदाहरण के लिए, आकार, रंग)
- व्युत्पन्न गुण: आदेश की कुल कीमत
6. निष्कर्ष
उन्नत ERD बनाने में जटिल डेटा संबंधों और गुणों के मॉडलिंग शामिल होते हैं। व्यापक डेटाबेस प्रणालियों के डिजाइन के लिए उपप्रकारों, सुपरटाइपों, संयोजक एंटिटी, बहुमूल्य गुणों और व्युत्पन्न गुणों को समझना आवश्यक है। सही उपकरणों और अवधारणाओं के साथ, आप अपने डेटा मॉडल की संरचना को प्रभावी ढंग से प्रस्तुत और संचारित कर सकते हैं।
