ER मॉडलिंग को सीखें: वास्तविक दुनिया के उदाहरण के साथ एक स्टेप-बाय-स्टेप गाइड (5 में से भाग 2)

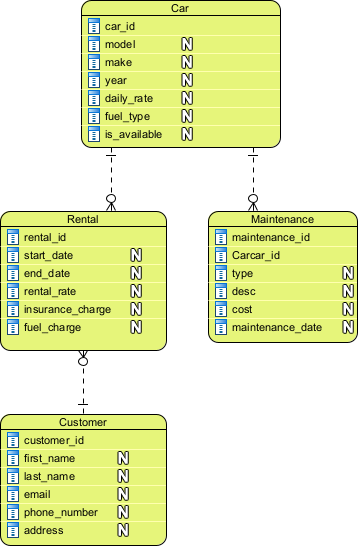

अवधारणात्मक ERD को तार्किक ERD में सुधारें

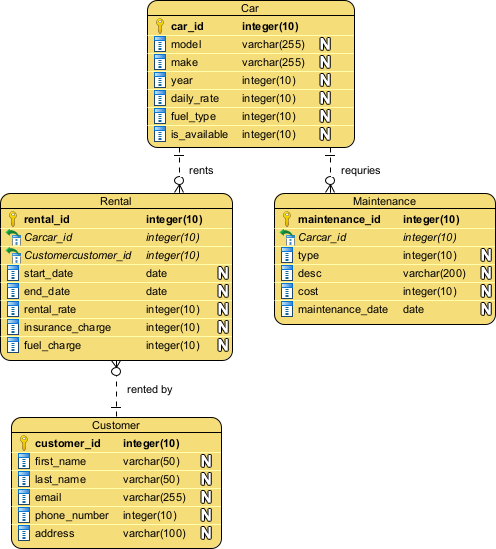

तार्किक ERD में तालिकाओं, कॉलमों, कुंजियों और संबंधों पर जोर देने वाले अधिक औपचारिक, विस्तृत नोटेशन शामिल है। विशेष रूप से, कॉलम के डेटा प्रकार प्रस्तुत किए गए हैं। साथ ही, प्रत्येक संबंध की प्रकृति को दर्शाने के लिए संबंधों पर लेबल जोड़े गए हैं (“किराया”, “किराया लिया गया”, और “आवश्यकता”)।

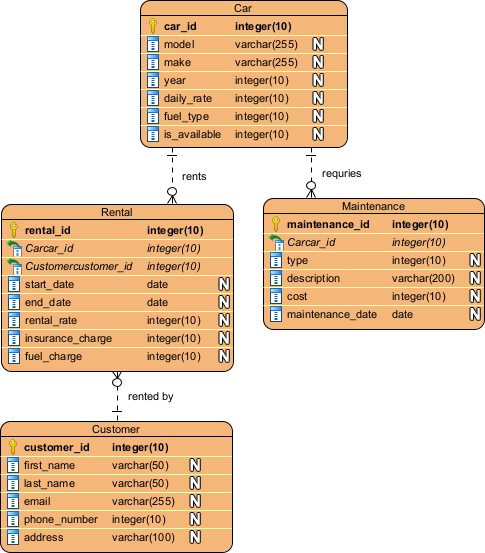

तार्किक ERD को भौतिक ERD में सुधारें

भौतिक ERD एक ‘डेटाबेस स्कीमा आरेख’ है जो एक विशिष्ट DBMS में डेटाबेस को लागू करने के लिए पर्याप्त विवरण प्रदान करता है। एकाइटी और कॉलम के नाम को निम्नलिखित तरीके से संशोधित किया गया है:

• DBMS-विशिष्ट सिंटैक्स का समर्थन करें।
• गैर-आरक्षित शब्दों के उपयोग सुनिश्चित करें (उदाहरण के लिए, order -> purchase_order, desc -> description)
• संगठन-विशिष्ट नामकरण प्रणाली के अनुरूप फिट हो

रखरखाव एकाइटी में कॉलम ‘desc’ का नाम ‘description’ के रूप में बदल दिया गया है।

डेटाबेस स्कीमा उत्पन्न करना: ERD को भौतिक स्कीमा में बदलना

डेटाबेस स्कीमा डेटाबेस संरचना का एक दृश्य प्रतिनिधित्व है जो एक संबंधात्मक डेटाबेस प्रबंधन प्रणाली में डेटा के संगठन को परिभाषित करता है। स्कीमा को एक एंटिटी-रिलेशनशिप आरेख (ERD) के आधार पर बनाया जाता है, जिसका उपयोग एक प्रणाली में विभिन्न एकाइटी के बीच संबंधों को मॉडल करने के लिए किया जाता है।

इस मामले में, ERD को पहले तार्किक ERD में सुधारा गया जिसने कारों, ग्राहकों, किराए के और रखरखाव के बीच संबंधों और उनके संबंधित गुणों को परिभाषित किया। तार्किक ERD ने एकता के बीच संबंधों और कार्डिनैलिटी को स्थापित करने में मदद की।

तार्किक ERD को सुधारने के बाद अगला चरण एक भौतिक ERD बनाना था जो आवश्यक डेटा प्रकार, प्राथमिक और विदेशी कुंजियों और किसी भी प्रतिबंध के साथ वास्तविक डेटाबेस स्कीमा को परिभाषित करता है। भौतिक ERD तार्किक ERD को दर्शाता है लेकिन डेटा डेटाबेस में कैसे संग्रहीत होता है, इसके बारे में अधिक विवरण के साथ।

भौतिक ERD के आधार पर, उचित तालिकाओं, स्तंभों और उनके बीच संबंधों के साथ डेटाबेस स्कीमा बनाने के लिए SQL कोड लिखा गया। स्कीमा में प्रत्येक तालिका प्रणाली में एक एकांकी का प्रतिनिधित्व करती है, और स्तंभ उस एकांकी के गुणों का प्रतिनिधित्व करते हैं। प्राथमिक कुंजियों को प्रत्येक तालिका में रिकॉर्ड की अद्वितीय पहचान के लिए परिभाषित किया गया था, और विदेशी कुंजियों का उपयोग तालिकाओं के बीच संबंध स्थापित करने के लिए किया गया था।

टेबल कार बनाएं (
car_id INT प्राथमिक कुंजी,
मॉडल VARCHAR(255),
निर्माता VARCHAR(255),
वर्ष INT,
दैनिक दर DECIMAL(10, 2),
ईंधन प्रकार VARCHAR(255),
उपलब्ध है BOOLEAN
);

टेबल ग्राहक बनाएं (
customer_id INT प्राथमिक कुंजी,
पहला नाम VARCHAR(255),
अंतिम नाम VARCHAR(255),
ईमेल VARCHAR(255),
फ़ोन नंबर VARCHAR(255),
पता VARCHAR(255)
);

टेबल किराए बनाएं (
किराए का आईडी INT प्राथमिक कुंजी,
शुरुआत की तारीख DATE,
अंतिम तारीख DATE,
किराए की दर DECIMAL(10, 2),
बीमा शुल्क DECIMAL(10, 2),
ईंधन शुल्क DECIMAL(10, 2),
car_id INT,
customer_id INT,
विदेशी कुंजी (car_id) कार(car_id) के संदर्भ में,
विदेशी कुंजी (customer_id) के उल्लेख करती है Customer(customer_id)
);

रखरखाव बनाएँ (
maintenance_id INT प्राथमिक कुंजी,
type VARCHAR(255),
description TEXT,
cost DECIMAL(10, 2),
maintenance_date DATE,
car_id INT,
विदेशी कुंजी (car_id) के उल्लेख करती है Car(car_id)
);

सारांश
