UML में स्टेट डायग्राम को समझना: एक व्यापक गाइड

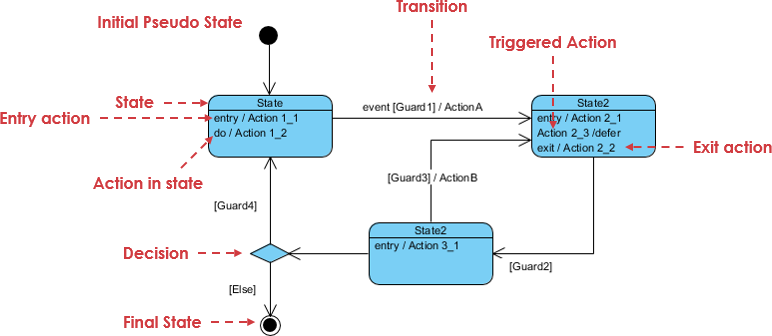

स्टेट डायग्राम के मूल घटक

यूएमएल स्टेट डायग्राम में निम्नलिखित नोटेशन का आम तौर पर उपयोग किया जाता है:

• सरल अवस्था:गोल किनारों वाले आयत, जिन्हें अवस्था के नाम से लेबल किया गया है।
• संयुक्त अवस्था:एक अवस्था जिसमें उप-अवस्थाएँ शामिल होती हैं, जिसे बड़े आयत के रूप में दर्शाया जाता है जिसमें छोटी अवस्थाएँ शामिल होती हैं
• समकालिक अवस्था:एक अवस्था जो समानांतर या समकालिक गतिविधियों का प्रतिनिधित्व करती है, जिसे आमतौर पर कई अवस्थाओं को ऊर्ध्वाधर रूप से लगाकर दर्शाया जाता है।
• प्रारंभिक अवस्था:एक भरा हुआ काला गोला जिसकी ओर एक तीर प्रारंभिक अवस्था की ओर इशारा करता है।
• अंतिम अवस्था:एक भरा हुआ गोला जिसके अंदर एक बिंदु होता है।
• संक्रमण:अवस्थाओं को जोड़ने वाले तीर, जिन्हें घटनाओं और क्रियाओं के साथ लेबल किया गया है।
• अवस्था के नाम और लेबल:अवस्था के नाम को वर्णनात्मक होना चाहिए और अवस्था के अर्थ का प्रतिनिधित्व करना चाहिए। लेबल का उपयोग अवस्था या संक्रमण के बारे में अतिरिक्त जानकारी प्रदान करने के लिए किया जा सकता है।
• संक्रमण:संक्रमण को अवस्थाओं को जोड़ने वाले तीर के रूप में दर्शाया जाता है। उन्हें संक्रमण को ट्रिगर करने वाली घटना और संक्रमण के दौरान होने वाली क्रियाओं के साथ लेबल किया जाता है।
• घटनाएँ और क्रियाएँ:घटनाओं को संक्रमण पर लेबल किया जाता है ताकि पता चले कि अवस्था परिवर्तन किसके कारण होता है। क्रियाओं को संक्रमण से जोड़ा जा सकता है ताकि यह बताया जा सके कि संक्रमण होने पर क्या होता है।
• प्रारंभिक और अंतिम अवस्थाएँ:प्रारंभिक अवस्थाओं को भरे हुए काले गोले के रूप में दर्शाया जाता है जिसकी ओर एक तीर प्रारंभिक अवस्था की ओर इशारा करता है। अंतिम अवस्थाओं को भरे हुए गोले के रूप में दर्शाया जाता है जिसके अंदर एक बिंदु होता है।

स्टेट डायग्राम बनाना

मॉडल करने के लिए प्रणाली या वस्तु की पहचान करना:

स्टेट डायग्राम के साथ मॉडल करने के लिए जो प्रणाली, वस्तु या प्रक्रिया चाहते हैं, उसकी पहचान करना शुरू करें। इसके व्यवहार और उन अवस्थाओं को स्पष्ट रूप से परिभाषित करें जिनमें यह हो सकता है।

1. अवस्थाओं को परिभाषित करना:
2. प्रणाली के होने की संभावित सभी अवस्थाओं की सूची बनाएं। प्रत्येक अवस्था के लिए सरल, वर्णनात्मक नाम का उपयोग करें और उन्हें गोल किनारों वाले आयत के रूप में दर्शाएं।
3. घटनाओं और क्रियाओं की पहचान करना:
4. राज्य संक्रमण को ट्रिगर करने वाली घटनाओं या स्थितियों का निर्धारण करें। साथ ही, जब एक संक्रमण होता है तो होने वाले कार्य या संचालन की पहचान करें।
5. संक्रमण बनाना:
6. घटनाओं के प्रतिक्रिया में प्रणाली एक अवस्था से दूसरी अवस्था में कैसे बदलती है, इसे दर्शाने के लिए अवस्थाओं के बीच संक्रमण बनाएं। संक्रमण को ट्रिगर करने वाली घटना और किसी भी संबंधित क्रियाओं के साथ लेबल करें।
7. प्रारंभिक और अंतिम अवस्थाओं को जोड़ना:

प्रणाली के व्यवहार की शुरुआत कहाँ होती है, इसे दर्शाने के लिए एक प्रारंभिक अवस्था शामिल करें। साथ ही, प्रणाली के व्यवहार के अंत का प्रतिनिधित्व करने के लिए एक अंतिम अवस्था जोड़ें।

अवस्था आरेख के साथ ट्रैफिक लाइट प्रणाली:

आइए अब तक चर्चा किए गए अवधारणाओं को समझाने के लिए ट्रैफिक लाइट प्रणाली के एक सरल उदाहरण के माध्यम से गुजरें।

• अवस्थाएँ:
  • लाल लाइट
  • पीली लाइट
  • हरी लाइट
• संक्रमण:
  • लाल लाइट -> हरी लाइट (हरी लाइट घटना पर)
  • हरी लाइट -> पीली लाइट (पीली लाइट घटना पर)
  • पीली लाइट -> लाल लाइट (लाल लाइट घटना पर)
• घटनाएँ और क्रियाएँ:
  • हरी लाइट घटना हरी लाइट को चालू करती है और लाल लाइट को बंद करती है।
  • पीली लाइट घटना पीली लाइट को चालू करती है और हरी लाइट को बंद करती है।
  • लाल लाइट घटना लाल लाइट को चालू करती है और पीली लाइट को बंद करती है।
• प्रारंभिक और अंतिम अवस्थाएँ:
  • प्रारंभिक अवस्था: लाल लाइट (प्रणाली लाल लाइट चालू करके शुरू होती है)
  • अंतिम अवस्था: कोई नहीं (ट्रैफिक लाइट प्रणाली का कोई परिभाषित अंत नहीं है)

उन्नत अवस्था आरेख अवधारणाएँ:

• नेस्टेड अवस्थाएँ:

1. • नेस्टेड अवस्थाएँ आपको एक अवस्था के भीतर जटिल व्यवहार का प्रतिनिधित्व करने की अनुमति देती हैं। एक अवस्था में उप-अवस्थाएँ हो सकती हैं, और प्रणाली इन उप-अवस्थाओं के बीच संक्रमण कर सकती है। यह आर्हित या संरचित प्रणालियों के मॉडलिंग के लिए उपयोगी है।

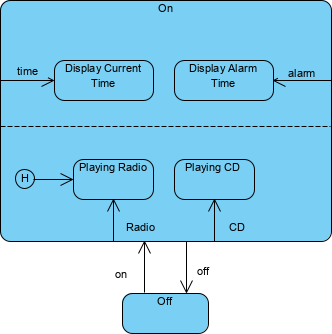

• समकालीन अवस्थाएँ:
  • समकालीन अवस्थाएँ एक साथ होने वाली बहुत सारी गतिविधियों का प्रतिनिधित्व करती हैं। प्रत्येक समकालीन अवस्था के अपने उप-अवस्थाएँ और संक्रमण हो सकते हैं। इसका उपयोग प्रणाली में समानांतरता के मॉडलिंग के लिए किया जाता है, जैसे कि मल्टी-थ्रेडेड सॉफ्टवेयर एप्लिकेशन।

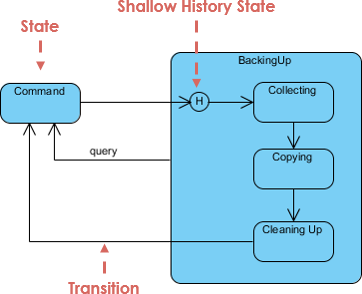

• इतिहास अवस्थाएँ:
  • एक इतिहास अवस्था उस उप-अवस्था की पिछली अवस्था को याद रखती है जब उसमें प्रवेश किया जाता है। इसे एक वृत्त के भीतर एक छोटे ‘H’ द्वारा दर्शाया जाता है। इतिहास अवस्थाएँ एक संयुक्त अवस्था में फिर से प्रवेश करने पर अवस्था व्यवस्था को बनाए रखने के लिए उपयोगी होती हैं।
• प्रवेश और निकास कार्रवाइयाँ:
  • आप एक अवस्था में प्रवेश करने या उससे बाहर निकलने पर होने वाली कार्रवाइयों को निर्दिष्ट कर सकते हैं। प्रवेश कार्रवाइयाँ तब निष्पादित होती हैं जब एक अवस्था में प्रवेश किया जाता है, और निकास कार्रवाइयाँ तब निष्पादित होती हैं जब अवस्था छोड़ी जाती है। इन कार्रवाइयों का उपयोग अवस्था से जुड़े संसाधनों के प्रारंभिक रूप से तैयार करने या साफ करने के लिए किया जा सकता है।
• गार्ड्स:
  • गार्ड्स वे शर्तें हैं जिन्हें संक्रमण होने के लिए पूरा करना आवश्यक है। इन्हें संक्रमण लेबल के बगल में वर्गाकार कोष्ठकों में लिखा जाता है। जब संक्रमण किसी विशिष्ट शर्त के पूरा होने पर निर्भर होता है, तब गार्ड्स का उपयोग किया जाता है।

अवस्था आरेखों के लिए सर्वोत्तम अभ्यास:

1. इसे सरल और एकाग्र रखें:
   • अवस्था आरेखों को अत्यधिक जटिल न बनाएं। प्रणाली के मूलभूत व्यवहार के मॉडलिंग पर ध्यान केंद्रित करें। स्पष्टता बनाए रखने के लिए संयुक्त अवस्थाओं और नेस्टेड अवस्थाओं का संतुलित उपयोग करें।
2. अर्थपूर्ण अवस्था नामों का उपयोग करें:
   • प्रत्येक अवस्था के उद्देश्य और अर्थ को व्यक्त करने वाले वर्णनात्मक अवस्था नाम चुनें। इससे स्टेकहोल्डर्स के लिए आरेख को समझना आसान हो जाता है।
3. नोटेशन में स्थिरता बनाए रखें:
   • मानक UML नोटेशन का पालन करें और अपने आरेखों में स्थिरता बनाए रखें। आरेख के पूरे भाग में एक ही प्रतीकों और लेबल का उपयोग करें।
4. स्टेकहोल्डर्स के साथ जांचें:
   • विकासकर्ताओं और क्षेत्र विशेषज्ञों जैसे स्टेकहोल्डर्स के साथ सहयोग करें ताकि अवस्था आरेख प्रणाली के व्यवहार और आवश्यकताओं का सही ढंग से प्रतिबिंबित करे।

अवस्था आरेख बनाने के लिए उपकरण:

अवस्था आरेख बनाने के लिए कई UML मॉडलिंग उपकरण उपलब्ध हैं, जिनमें शामिल हैं:

• विजुअल पैराडाइम
• आईबीएम रेशनल रोज़
• एंटरप्राइज आर्किटेक्ट
• विज़ियो

आप एमएस विज़ियो जैसे ड्रॉइंग उपकरणों का उपयोग करके या कागज या व्हाइटबोर्ड पर हाथ से भी अवस्था आरेख बना सकते हैं।

अवस्था आरेखों के उपयोग के मामले:

अवस्था आरेख विभिन्न प्रकार की प्रणालियों के मॉडलिंग के लिए मूल्यवान हैं, जिनमें शामिल हैं:

1. सॉफ्टवेयर प्रणालियाँ:सॉफ्टवेयर एप्लिकेशन के व्यवहार का मॉडलिंग, विशेष रूप से जटिल उपयोगकर्ता इंटरफेस या अवस्था-आधारित घटकों वाले।
2. एम्बेडेड प्रणालियाँ:हार्डवेयर उपकरणों और नियंत्रकों के संचालन का वर्णन करना।
3. नियंत्रण प्रणालियाँ:स्वचालित नियंत्रण प्रणालियों, जैसे रोबोटिक्स या औद्योगिक स्वचालन के व्यवहार का प्रतिनिधित्व करना।
4. व्यावसायिक प्रक्रियाएँ:व्यावसायिक प्रक्रियाओं और वर्कफ्लो के कार्यप्रवाह और अवस्थाओं का मॉडलिंग।
5. संचार प्रोटोकॉल:संचार प्रोटोकॉल में अवस्था संक्रमण का वर्णन करना।

टालने योग्य सामान्य गलतियाँ:

आरेख को अत्यधिक जटिल बनाना:

• अपने अवस्था आरेख में अनावश्यक जटिलता न जोड़ें। स्पष्टता बनाए रखने के लिए मूलभूत अवस्थाओं और संक्रमणों पर ध्यान केंद्रित रखें।

सभी संभावित अवस्थाओं को परिभाषित करने का त्याग करना:

• सुनिश्चित करें कि आप अपने प्रणाली के सभी संभावित अवस्थाओं को विचार में लें और परिभाषित करें। अवस्थाओं का त्याग करने से अपूर्ण मॉडल बन सकते हैं।

समानांतर व्यवहार को ध्यान में रखने का त्याग करना:

• यदि आपकी प्रणाली में समानांतर या समकालीन गतिविधियाँ हैं, तो उनका सही ढंग से प्रतिनिधित्व करने के लिए समकालीन अवस्थाओं का उपयोग करें।

निष्कर्ष:

अवस्था आरेख प्रणालियों और वस्तुओं के गतिशील व्यवहार के मॉडलिंग के लिए एक शक्तिशाली उपकरण हैं। वे स्टेकहोल्डर्स को समय के साथ प्रणाली के घटनाओं और स्थितियों के प्रति प्रतिक्रिया को समझने में मदद करते हैं। उत्तम अभ्यास का पालन करने और UML नोटेशन का स्थिर रूप से उपयोग करने से आप जटिल प्रणालियों के डिज़ाइन और विकास को बढ़ावा देने वाले प्रभावी अवस्था आरेख बना सकते हैं।

पाठक यह सीखेंगे कि प्रणाली के व्यवहार की पहचान कैसे करें, अवस्थाओं को परिभाषित करें, घटनाओं और क्रियाओं को निर्दिष्ट करें, और अवस्थाओं के बीच संक्रमण कैसे बनाएं। गाइड में इन अवधारणाओं को समझाने के लिए एक व्यावहारिक ट्रैफिक लाइट प्रणाली का उदाहरण शामिल है। इसके अलावा इसमें नेस्टेड अवस्थाओं, समकालीन अवस्थाओं, इतिहास अवस्थाओं, प्रवेश और निकास क्रियाओं और गार्ड्स जैसे उन्नत विषयों पर चर्चा की गई है।

प्रभावी अवस्था आरेख डिज़ाइन करने के लिए उत्तम अभ्यास को उजागर किया गया है, जिसमें सरलता, सार्थक अवस्था नाम और नोटेशन में स्थिरता पर जोर दिया गया है। गाइड में सामान्य गलतियों को टालने के लिए भी चर्चा की गई है और विभिन्न क्षेत्रों में अवस्था आरेखों के उपयोग के मामलों पर दृष्टि भी दी गई है।

चाहे आप सॉफ्टवेयर विकासकर्ता, सिस्टम आर्किटेक्ट या व्यापार विश्लेषक हों, “UML में अवस्था आरेखों को समझना” आपको गतिशील व्यवहार के सटीक और प्रभावी रूप से मॉडलिंग के लिए ज्ञान और कौशल प्रदान करता है, जिससे आपकी प्रणाली डिज़ाइन और विकास क्षमता में सुधार होता है।
