एम्बेडेड सिस्टम क्या है?
एम्बेडेड सिस्टम एक विशेष उद्देश्य वाला कंप्यूटर सिस्टम है जिसका उपयोग एक बड़े सिस्टम या उत्पाद के भीतर निर्दिष्ट कार्यों या कार्यों को करने के लिए डिज़ाइन किया गया है। सामान्य उद्देश्य वाले कंप्यूटरों के विपरीत, जो लचीले होते हैं और विभिन्न प्रकार के एप्लिकेशन चला सकते हैं, एम्बेडेड सिस्टम निर्दिष्ट कार्यों के लिए अनुकूलित होते हैं और आमतौर पर उनके निर्धारित एप्लिकेशन क्षेत्र में प्रदर्शन, ऊर्जा दक्षता और विश्वसनीयता के लिए अनुकूलित होते हैं।
एम्बेडेड सिस्टम की मुख्य विशेषताएं निम्नलिखित हैं:
- निर्दिष्ट कार्यक्षमता: एम्बेडेड सिस्टम एक या कुछ विशिष्ट कार्यों को करने के लिए उद्देश्य से बनाए जाते हैं, जैसे माइक्रोवेव ओवन को नियंत्रित करना, कार के इंजन का प्रबंधन करना, मेडिकल उपकरण से डेटा प्रसंस्करण करना या थर्मोस्टेट में तापमान को नियंत्रित करना।
- एकीकरण: इन सिस्टम को एक बड़े उत्पाद या सिस्टम में एकीकृत किया जाता है, जहां वे एक घटक या उप-सिस्टम के रूप में काम करते हैं। वे अक्सर “पृष्ठभूमि में” काम करते हैं और अंतिम उपयोगकर्ता के लिए सीधे दिखाई नहीं देते।
- हार्डवेयर और सॉफ्टवेयर: एम्बेडेड सिस्टम में हार्डवेयर और सॉफ्टवेयर दोनों घटकों का संयोजन होता है। हार्डवेयर में माइक्रोकंट्रोलर, माइक्रोप्रोसेसर, सेंसर, एक्यूटर और अन्य विशिष्ट घटक शामिल होते हैं। सॉफ्टवेयर, जिसे अक्सर फर्मवेयर कहा जाता है, एम्बेडेड सिस्टम के कार्यों को निष्पादित करने के लिए उत्तरदायी होता है।
- रियल-टाइम संचालन: बहुत से एम्बेडेड सिस्टम रियल-टाइम में संचालित होते हैं, जिसका अर्थ है कि उन्हें इनपुट या घटनाओं के प्रति एक निर्दिष्ट समय सीमा के भीतर प्रतिक्रिया देनी चाहिए ताकि सिस्टम का सही संचालन सुनिश्चित हो सके। रियल-टाइम एम्बेडेड सिस्टम का उपयोग ऑटोमोबाइल नियंत्रण, औद्योगिक स्वचालन और रोबोटिक्स जैसे अनुप्रयोगों में किया जाता है।
- संसाधन सीमाएं: एम्बेडेड सिस्टम के पास आमतौर पर सीमित गणना संसाधन होते हैं, जिनमें प्रोसेसिंग पावर, मेमोरी और स्टोरेज शामिल हैं। इन सीमाओं के कारण कुशल प्रोग्रामिंग और अनुकूलन की आवश्यकता होती है।
- विश्वसनीयता: एम्बेडेड सिस्टम को उच्च विश्वसनीयता और स्थिरता के लिए डिज़ाइन किया जाता है, क्योंकि इनका उपयोग ऐसे महत्वपूर्ण अनुप्रयोगों में किया जाता है जहां विफलता के गंभीर परिणाम हो सकते हैं, जैसे मेडिकल उपकरणों या एयरोस्पेस सिस्टम में।
- लंबा जीवनकाल: एम्बेडेड सिस्टम के लंबे जीवनकाल की अपेक्षा की जाती है, और उन्हें कई वर्षों तक बिना महत्वपूर्ण बदलाव या अपडेट के संचालित करने की आवश्यकता हो सकती है।
एम्बेडेड सिस्टम के उदाहरण विभिन्न क्षेत्रों में पाए जा सकते हैं, जिनमें उपभोक्ता इलेक्ट्रॉनिक्स (स्मार्टफोन, डिजिटल कैमरे), ऑटोमोबाइल (इंजन नियंत्रण इकाइयाँ, इनफोटेनमेंट सिस्टम), औद्योगिक स्वचालन (पीएलसी – प्रोग्रामेबल लॉजिक कंट्रोलर), स्वास्थ्य सेवा (मेडिकल उपकरण, रोगी निगरानी प्रणाली), और अन्य कई क्षेत्र शामिल हैं।
संक्षेप में, एक एम्बेडेड सिस्टम एक विशेष उद्देश्य वाला कंप्यूटिंग सिस्टम है जिसका उद्देश्य एक बड़े संदर्भ में विशिष्ट कार्यों को करना है, जिसमें विश्वसनीयता, रियल-टाइम संचालन और संसाधन अनुकूलन पर जोर दिया जाता है।
यूएमएल में डिप्लॉयमेंट डायग्राम क्या है?
यूनिफाइड मॉडलिंग भाषा (यूएमएल) में डिप्लॉयमेंट डायग्राम एक प्रकार का डायग्राम है जिसका उपयोग सिस्टम में सॉफ्टवेयर घटकों और हार्डवेयर नोड्स के भौतिक डिप्लॉयमेंट को दर्शाने के लिए किया जाता है। यह दिखाता है कि वास्तविक गणना वातावरण में सॉफ्टवेयर आर्टिफैक्ट्स (जैसे एक्जीक्यूटेबल प्रोग्राम, लाइब्रेरी और घटक) को हार्डवेयर नोड्स (जैसे सर्वर, कंप्यूटर या उपकरण) पर कैसे आवंटित किया जाता है।
यूएमएल में डिप्लॉयमेंट डायग्राम से जुड़े मुख्य तत्व और अवधारणाएं निम्नलिखित हैं:

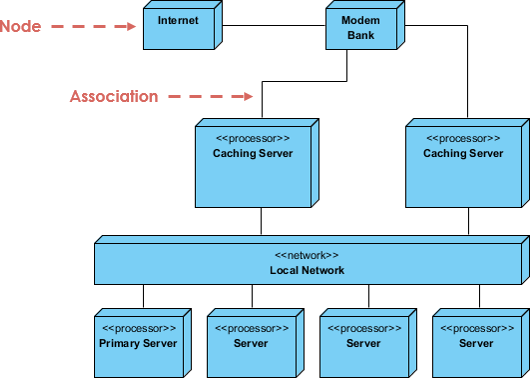

- नोड्स: नोड्स डिप्लॉयमेंट डायग्राम में हार्डवेयर तत्वों या उपकरणों का प्रतिनिधित्व करते हैं। इनमें सर्वर, वर्कस्टेशन, राउटर, स्विच, लैपटॉप और अन्य शामिल हो सकते हैं। प्रत्येक नोड का आमतौर पर एक नाम होता है और इसके गुणों के बारे में अतिरिक्त विवरण भी शामिल हो सकते हैं।
- आर्टिफैक्ट्स: आर्टिफैक्ट्स सॉफ्टवेयर घटकों या मॉड्यूल का प्रतिनिधित्व करते हैं। इनमें एक्जीक्यूटेबल, लाइब्रेरी, डेटाबेस स्कीमा, कॉन्फ़िगरेशन फाइलें या कोई भी अन्य सॉफ्टवेयर संबंधित आइटम शामिल हो सकते हैं। आर्टिफैक्ट्स को नोड्स से जोड़ा जाता है ताकि यह दिखाया जा सके कि वे कहाँ डिप्लॉय किए गए हैं।
- संबंध: नोड्स और आर्टिफैक्ट्स के बीच संबंध या कनेक्टर डिप्लॉयमेंट संबंधों का प्रतिनिधित्व करते हैं। ये संबंध दर्शाते हैं कि एक विशिष्ट सॉफ्टवेयर घटक एक विशिष्ट हार्डवेयर नोड पर डिप्लॉय किया गया है। संबंधों के लेबल या स्टेरियोटाइप्स हो सकते हैं जो डिप्लॉयमेंट के प्रकार का वर्णन करते हैं (जैसे “पर चलता है”, “होस्ट करता है”, “कनेक्ट करता है”)।
- निर्भरता संबंध: कुछ मामलों में, आप कल्पित तत्वों के बीच निर्भरता संबंधों को शामिल कर सकते हैं ताकि यह दिखाया जा सके कि वे एक दूसरे पर कैसे निर्भर हैं। उदाहरण के लिए, एक एप्लिकेशन डेटाबेस सर्वर या वेब सर्वर पर निर्भर हो सकता है।
- संचार मार्ग: डेप्लॉयमेंट डायग्राम में नोड्स के बीच संचार मार्ग भी शामिल किए जा सकते हैं ताकि यह दिखाया जा सके कि वे एक दूसरे के साथ कैसे बातचीत करते हैं। यह वितरित प्रणाली में नेटवर्क संचार या डेटा प्रवाह को समझने के लिए महत्वपूर्ण हो सकता है।
डेप्लॉयमेंट डायग्राम उन परिदृश्यों में विशेष रूप से उपयोगी होते हैं जहां आपको एक प्रणाली की भौतिक वास्तुकला को समझने और संचार करने की आवश्यकता होती है, विशेष रूप से उन जटिल सॉफ्टवेयर एप्लिकेशन के लिए जो कई सर्वरों या उपकरणों पर चलते हैं। ये स्टेकहोल्डर्स को सॉफ्टवेयर घटकों के हार्डवेयर नोड्स पर वितरित होने और इन नोड्स के एक दूसरे से जुड़े होने के बारे में दृश्यात्मक रूप से समझने में मदद करते हैं।
डेप्लॉयमेंट डायग्राम सिस्टम आर्किटेक्ट्स, सॉफ्टवेयर डेवलपर्स और सिस्टम एडमिनिस्ट्रेटर्स के लिए यानी वास्तविक वातावरण में सॉफ्टवेयर प्रणालियों के डेप्लॉयमेंट की योजना बनाने, लागू करने और प्रबंधन के लिए एक मूल्यवान उपकरण है।
डेप्लॉयमेंट डायग्राम का उपयोग कब करें:
- एकीकरण आवश्यकताएं: निर्धारित करें कि नए पेश किए गए प्रणाली को किन मौजूदा प्रणालियों के साथ बातचीत करने या उनमें एकीकृत होने की आवश्यकता है। डेप्लॉयमेंट डायग्राम इन बातचीत को दृश्यात्मक रूप से दिखाने में मदद करते हैं।
- प्रणाली की दृढ़ता: दृढ़ता की आवश्यकताओं का आकलन करें, जिसमें यह भी शामिल है कि एक विफलता के मामले में प्रणाली की उपलब्धता सुनिश्चित करने के लिए हार्डवेयर में रिडंडेंसी की आवश्यकता है या नहीं।
- प्रणाली के हितधारक: निर्धारित करें कि कौन और कौन सी एकाधिक इकाइयाँ प्रणाली से जुड़ेंगी या उसके साथ बातचीत करेंगी, और बातचीत के तरीकों को परिभाषित करें।
- मिडलवेयर और प्रोटोकॉल: निर्धारित करें कि प्रणाली संचार और डेटा स्थानांतरण के लिए किस मिडलवेयर, ऑपरेटिंग सिस्टम और संचार प्रोटोकॉल का उपयोग करेगी।
- उपयोगकर्ता अंतरक्रिया: स्पष्ट करें कि उपयोगकर्ता कौन से हार्डवेयर और सॉफ्टवेयर घटकों के साथ सीधे बातचीत करेंगे, जैसे कि पीसी, नेटवर्क कंप्यूटर या वेब ब्राउज़र।
- प्रणाली निगरानी: निर्धारित करें कि प्रणाली को डेप्लॉय करने के बाद इसकी देखभाल कैसे की जाएगी ताकि इसके स्वास्थ्य और प्रदर्शन को सुनिश्चित किया जा सके।
- सुरक्षा उपाय: प्रणाली के लिए आवश्यक सुरक्षा स्तर को परिभाषित करें, जिसमें फायरवॉल, भौतिक रूप से सुरक्षित हार्डवेयर या अन्य सुरक्षा तंत्र की आवश्यकता भी शामिल है।
डेप्लॉयमेंट डायग्राम का उद्देश्य:
- संरचनात्मक प्रतिनिधित्व: डेप्लॉयमेंट डायग्राम प्रणाली की रनटाइम संरचना का दृश्यात्मक प्रतिनिधित्व प्रदान करते हैं, जो उपयोग किए गए हार्डवेयर तत्वों और उनके बीच के संबंधों को दर्शाते हैं।
- हार्डवेयर और संचार मॉडलिंग: वे भौतिक हार्डवेयर घटकों और उनके बीच मौजूद संचार मार्गों के मॉडल का निर्माण करते हैं, जो सिस्टम वास्तुकला को समझने में सहायता करते हैं।
- योजना बनाने का उपकरण: डेप्लॉयमेंट डायग्राम प्रणाली की वास्तुकला की योजना बनाने में सहायता करते हैं, जो स्टेकहोल्डर्स को हार्डवेयर और सॉफ्टवेयर आवंटन के बारे में जानकारी वाले निर्णय लेने में मदद करते हैं।
- दस्तावेज़ीकरण: वे प्रणाली के भीतर सॉफ्टवेयर घटकों या नोड्स के डेप्लॉयमेंट के दस्तावेज़ीकरण के लिए मूल्यवान हैं, जो प्रणाली दस्तावेज़ीकरण और संचार में सहायता करते हैं।
UML डेप्लॉयमेंट डायग्राम के साथ एम्बेडेड सिस्टम को मॉडल कैसे बनाएं
एम्बेडेड सिस्टम का निर्माण करना केवल सॉफ्टवेयर विकास से परे चुनौतियों को लेकर आता है। इसमें भौतिक दुनिया के जटिल प्रबंधन की आवश्यकता होती है, जिसमें घिसावट और नुकसान के लिए संवेदनशील गतिशील भाग, अस्थिर सिग्नल व्यवहार और अरैखिक विशेषताएं शामिल हैं। ऐसे सिस्टम के लिए मॉडल बनाते समय, इसके भौतिक दुनिया के साथ अंतरक्रिया को ध्यान में रखना आवश्यक है, जिसमें असामान्य उपकरणों और नोड्स के बारे में सोचने की आवश्यकता होती है।
डिप्लॉयमेंट डायग्राम आपके प्रोजेक्ट में शामिल हार्डवेयर इंजीनियरों और सॉफ्टवेयर डेवलपर्स के बीच प्रभावी संचार को बढ़ावा देने के लिए अमूल्य उपकरण हैं। आप ऐसे नोड्स का उपयोग कर सकते हैं जो परिचित उपकरणों के स्टेरियोटाइपिक रूप से समान हों, जिससे दोनों समूहों के लिए उपयुक्त डायग्राम बनाए जा सकते हैं। ये डिप्लॉयमेंट डायग्राम हार्डवेयर और सॉफ्टवेयर के बीच अंतरक्रिया पर विचार करने में महत्वपूर्ण भूमिका निभाते हैं। ये विभिन्न इंजीनियरिंग निर्णयों को दृश्य रूप से दर्शाने, व्यक्त करने, निर्माण करने और लिखित रूप में दर्ज करने का एक माध्यम हैं जो आपके सिस्टम के आधार के रूप में कार्य करते हैं।
एम्बेडेड सिस्टम को प्रभावी ढंग से मॉडल करने के लिए निम्नलिखित चरणों का पालन करें:
- अपने सिस्टम के लिए विशिष्ट उपकरणों और नोड्स की पहचान करें।
- UML की विस्तारशीलता विशेषताओं का उपयोग करके विशिष्ट उपकरणों के लिए तत्काल आधार पर उपयुक्त स्टेरियोटाइप्स और उनके संगत आइकन बनाएं। न्यूनतम स्तर पर प्रोसेसरों (सॉफ्टवेयर घटकों को रखने वाले) और उपकरणों (जिनका इस स्तर के सारांश में सीधे सॉफ्टवेयर एकीकरण का अभाव है) के बीच अंतर करें।
- इन प्रोसेसरों और उपकरणों के बीच संबंधों को स्पष्ट करने के लिए एक डिप्लॉयमेंट डायग्राम बनाएं। इसी तरह, अपने सिस्टम के इंप्लीमेंटेशन परिप्रेक्ष्य में घटकों और अपने सिस्टम के डिप्लॉयमेंट परिप्रेक्ष्य में नोड्स के बीच संबंध को निर्दिष्ट करें।
- आवश्यकता के अनुसार, किसी भी बुद्धिमान उपकरणों पर विस्तार करने के लिए एक अधिक विस्तृत डिप्लॉयमेंट डायग्राम विकसित करें।
उदाहरण के लिए, नीचे दिए गए चित्र में दर्शाए गए हार्डवेयर कॉन्फ़िगरेशन को ध्यान में रखें, जो एक मूल आत्मनिर्भर रोबोट को दर्शाता है। इस चित्र में आपको एक नोड मिलेगा, जिसे प्रोसेसर के रूप में स्टेरियोटाइपिक रूप से चिह्नित किया गया है और इसे पेंटियम मदरबोर्ड के रूप में निर्दिष्ट किया गया है। इस नोड के चारों ओर आठ उपकरण हैं, जिनमें से प्रत्येक को ‘उपकरण’ के रूप में चिह्नित किया गया है और उनके वास्तविक दुनिया के समान दिखने वाले एक विशिष्ट दृश्य प्रतिनिधित्व वाले आइकन के साथ दर्शाया गया है।
एम्बेडेड सिस्टम को अधिकतम रूप से UML डिप्लॉयमेंट डायग्राम द्वारा मॉडल क्यों किया जाता है?
- भौतिक मैपिंग: एम्बेडेड सिस्टम में सॉफ्टवेयर घटकों को विशिष्ट हार्डवेयर नोड्स पर डिप्लॉय करने की आवश्यकता होती है। UML डिप्लॉयमेंट डायग्राम का उद्देश्य हार्डवेयर पर सॉफ्टवेयर आर्टिफैक्ट्स के भौतिक मैपिंग को दर्शाना है, जिससे एम्बेडेड सिस्टम में सॉफ्टवेयर और हार्डवेयर के बीच अंतरक्रिया को मॉडल करने के लिए यह आदर्श विकल्प बनता है।
- वास्तविक दुनिया का संदर्भ: एम्बेडेड सिस्टम विभिन्न हार्डवेयर उपकरणों, सेंसर, एक्ट्यूएटर और संचार इंटरफेस के साथ वास्तविक दुनिया के संदर्भ में कार्य करते हैं। डिप्लॉयमेंट डायग्राम आपको इन भौतिक तत्वों और उनके साथ अंतरक्रिया करने वाले सॉफ्टवेयर घटकों के बीच संबंधों को दृश्य रूप से कैप्चर करने की अनुमति देते हैं।
- दृश्य प्रस्तुति की स्पष्टता: UML डिप्लॉयमेंट डायग्राम ग्राफिकल नोटेशन का उपयोग करते हैं जो हार्डवेयर नोड्स, सॉफ्टवेयर घटकों और उनके संबंधों को स्पष्ट और स्वाभाविक तरीके से दर्शाते हैं। इस स्पष्टता की सहायता से एम्बेडेड सिस्टम की वास्तुकला और डिप्लॉयमेंट को समझने में मदद मिलती है।
- संचार: डिप्लॉयमेंट डायग्राम एम्बेडेड सिस्टम के विकास में शामिल विभिन्न स्टेकहोल्डर्स के बीच प्रभावी संचार को सुगम बनाते हैं, जिसमें सॉफ्टवेयर डेवलपर्स, हार्डवेयर इंजीनियर्स, सिस्टम आर्किटेक्ट्स और प्रोजेक्ट मैनेजर्स शामिल हैं। ये डिप्लॉयमेंट संबंधी पहलुओं पर चर्चा करने के लिए एक सामान्य दृश्य भाषा प्रदान करते हैं।
- संसाधन आवंटन: एम्बेडेड सिस्टम के संसाधन सीमाओं के कारण अक्सर सीमित प्रोसेसिंग पावर, मेमोरी या ऊर्जा होती है। डिप्लॉयमेंट डायग्राम इन सीमाओं को ध्यान में रखते हुए उपलब्ध हार्डवेयर नोड्स पर सॉफ्टवेयर घटकों के आवंटन में मदद करते हैं।
- सत्यापन और मान्यता: UML का उपयोग करके एम्बेडेड सिस्टम के डिप्लॉयमेंट के मॉडलिंग से सिस्टम की वास्तुकला के प्रारंभिक सत्यापन और मान्यता की अनुमति मिलती है। इससे अनुप्रयोग से पहले संभावित समस्याओं या बॉटलनेक्स की पहचान करने में मदद मिलती है, जिससे अधिक विश्वसनीय और कुशल सिस्टम बनते हैं।
- दस्तावेज़ीकरण: डिप्लॉयमेंट डायग्राम सिस्टम की भौतिक वास्तुकला के लिए मूल्यवान दस्तावेज़ीकरण के रूप में कार्य करते हैं। ये बताते हैं कि सॉफ्टवेयर घटक हार्डवेयर नोड्स पर कैसे वितरित होते हैं, जो रखरखाव, समस्या निवारण और सिस्टम विकास के लिए आवश्यक हो सकता है।
- स्केलेबिलिटी और जटिलता: एम्बेडेड सिस्टम सरल उपकरणों से लेकर जटिल, वितरित सिस्टम तक हो सकते हैं। UML डिप्लॉयमेंट डायग्राम छोटे और बड़े दोनों स्तर के एम्बेडेड सिस्टम को दर्शाने में सक्षम हैं, जिससे विभिन्न स्तर की जटिलता के मॉडलिंग के लिए वे लचीले बनते हैं।
- अन्य UML डायग्रामों के साथ एकीकरण: UML डिप्लॉयमेंट डायग्राम अन्य UML डायग्रामों, जैसे क्लास डायग्राम, सीक्वेंस डायग्राम और कंपोनेंट डायग्राम के साथ एकीकृत किए जा सकते हैं, ताकि एम्बेडेड सिस्टम के लिए एक समग्र दृश्य प्रदान किया जा सके। इस एकीकरण में संरचनात्मक और व्यवहारात्मक पहलुओं को दर्शाने में मदद मिलती है।
सारांश
UML डिप्लॉयमेंट डायग्राम एम्बेडेड सिस्टम के मॉडलिंग के लिए उपयुक्त हैं क्योंकि ये सॉफ्टवेयर और हार्डवेयर के बीच अंतरक्रिया को प्रस्तुत करने के लिए एक व्यवस्थित और दृश्य दृष्टिकोण प्रदान करते हैं, जिससे एम्बेडेड सिस्टम विकास के संदर्भ में प्रभावी संचार, संसाधन आवंटन और दस्तावेज़ीकरण संभव होता है।
संदर्भ
- यूएमएल उपयोगकर्ता गाइड, ग्रैडी बूच, जेम्स रुम्बॉउ, आइवर जैकबसन द्वारा, एडिसन वेस्ले, 1999
