परिचय

प्रणाली विश्लेषण और मॉडलिंग के क्षेत्र में, डेटा प्रवाह आरेख (DFDs) प्रणाली के भीतर सूचना प्रवाह और प्रक्रियाओं की जटिलताओं को समझने के लिए शक्तिशाली उपकरण के रूप में कार्य करते हैं। हालांकि, चुनौती उच्च स्तर के अवलोकन प्रदान करने और विस्तृत विवरण में उतरने के बीच सही संतुलन बनाए रखने में है। इस चर्चा में DFDs में स्तरों की संख्या निर्धारित करने के विचारों और उत्तम व्यवहारों का अध्ययन किया गया है, जो प्रत्येक परियोजना की विशिष्ट आवश्यकताओं के अनुसार आरेखण प्रक्रिया को अनुकूलित करने के लिए दृष्टिकोण प्रदान करता है।

DFD के साथ प्रणाली विघटन

1. संदर्भ आरेख:

• अवलोकन: संदर्भ आरेख पूरी प्रणाली और बाहरी एकाइयों के साथ उनके अंतरक्रियाओं के उच्च स्तर के दृश्य को प्रदान करते हैं। बाहरी एकाइयाँ डेटा के स्रोत या गंतव्य होती हैं, जो प्रणाली के बाहर की प्रणालियों, लोगों या संगठनों का प्रतिनिधित्व करती हैं।
• उपयोग किए गए प्रतीक:
  • प्रक्रियाएँ (गोल कोने वाले आयत): प्रणाली की प्रक्रियाओं का प्रतिनिधित्व करते हैं।
  • बाहरी एकाइयाँ (वर्ग): डेटा के स्रोत या गंतव्य का प्रतिनिधित्व करते हैं।
  • डेटा प्रवाह (तीर): प्रक्रियाओं और बाहरी एकाइयों के बीच डेटा के प्रवाह का प्रतिनिधित्व करते हैं।

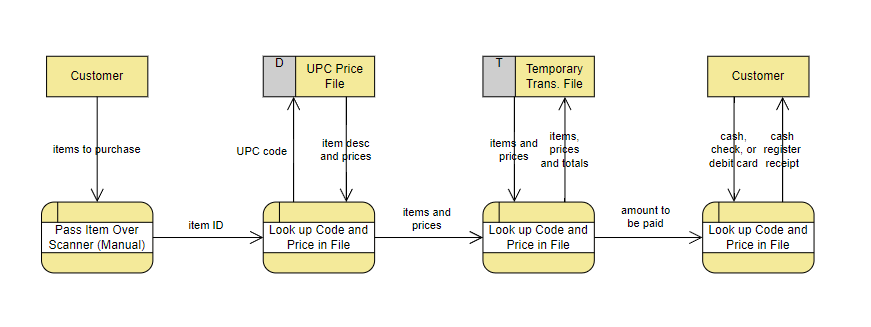

2. स्तर 1 डेटा-प्रवाह आरेख:

• अवलोकन: स्तर 1 DFDs संदर्भ आरेखों की तुलना में अधिक विस्तृत दृश्य प्रदान करते हैं। वे प्रणाली को मुख्य उप-प्रक्रियाओं में विभाजित करते हैं और मुख्य डेटा भंडारों को उजागर करते हैं।
• उपयोग किए गए प्रतीक:
  • प्रक्रियाएँ (गोल कोने वाले आयत): प्रणाली के भीतर मुख्य उप-प्रक्रियाओं का प्रतिनिधित्व करते हैं।
  • बाहरी एकाइयाँ (वर्ग): डेटा के स्रोत या गंतव्य का प्रतिनिधित्व जारी रखते हैं।
  • डेटा भंडार (समानांतर रेखाएँ): डेटा के भंडारण के लिए भंडारण स्थलों का प्रतिनिधित्व करते हैं।
  • डेटा प्रवाह (तीर): प्रक्रियाओं, बाहरी एकाइयों और डेटा भंडारों के बीच डेटा के प्रवाह को दिखाते हैं।

3. स्तर 2 (और निम्न) डेटा-प्रवाह आरेख:

• अवलोकन: “लेवलिंग” नामक एक तकनीक के माध्यम से वास्तविक दुनिया की जटिलता को अभिव्यक्ति के पदानुक्रम के रूप में प्रबंधित किया जाता है। लेवल 2 DFD और उससे नीचे के स्तर सिस्टम के अधिक विस्तृत दृश्य को प्रदान करते हैं, जिसमें प्रक्रियाओं को उप-प्रक्रियाओं में विभाजित किया जाता है और डेटा प्रवाह और डेटा भंडार का विस्तार से वर्णन किया जाता है।
• उपयोग किए गए प्रतीक:
  • प्रक्रियाएँ (गोलाकार आयत): अधिक विस्तृत उप-प्रक्रियाओं में विभाजित करें।
  • बाहरी एकाइयाँ (वर्ग): डेटा के स्रोत या गंतव्य के रूप में अपनी भूमिका बनाए रखें।
  • डेटा भंडार (समानांतर रेखाएँ): डेटा के भंडार का प्रतिनिधित्व जारी रखें।
  • डेटा प्रवाह (तीर): प्रक्रियाओं, बाहरी एकाइयों और डेटा भंडार के बीच डेटा प्रवाह के विस्तृत मार्गों को दर्शाएं।

डेटा-प्रवाह आरेख बनाना:

1. बाहरी एकाइयों की पहचान करें: सबसे पहले बाहरी एकाइयों और उनके सिस्टम के साथ अंतरक्रियाओं की पहचान करें।
2. प्रक्रियाओं को परिभाषित करें: सिस्टम के भीतर मुख्य प्रक्रियाओं की पहचान और परिभाषा करें। संदर्भ आरेखों के लिए, ये उच्च स्तर की प्रक्रियाएँ होती हैं, और लेवल 1 और उससे नीचे के लिए ये अधिक विस्तृत हो जाती हैं।
3. डेटा प्रवाह निर्धारित करें: प्रक्रियाओं, बाहरी एकाइयों और डेटा भंडार के बीच डेटा प्रवाह स्थापित करें। यह निर्धारित करें कि प्रत्येक प्रक्रिया में कौन-सा डेटा आता है और कौन-सा डेटा बाहर निकलता है।
4. डेटा भंडार की पहचान करें: वे डेटा भंडार पहचानें जहाँ जानकारी संग्रहीत और प्राप्त की जाती है।
5. आरेख बनाएं: आरेख बनाने के लिए उचित प्रतीकों का उपयोग करें। संदर्भ आरेख उच्च स्तर की अंतरक्रियाओं पर ध्यान केंद्रित करते हैं, लेवल 1 आरेख अधिक विस्तृत जानकारी प्रदान करते हैं, और निचले स्तर के आरेख प्रक्रियाओं को अधिक विस्तृत विवरण में विभाजित करते हैं।
6. लेवलिंग: आवश्यकता होने पर जटिलता को प्रबंधित करने के लिए लेवलिंग लागू करें। प्रक्रियाओं को उप-प्रक्रियाओं में विभाजित करें और निचले स्तर के DFD बनाएं।

स्तरों की संख्या को प्रभावित करने वाले कारक:

• सिस्टम की जटिलता: जितना अधिक जटिल सिस्टम होगा, उतने ही स्तरों की आवश्यकता हो सकती है ताकि विवरणों को उचित ढंग से प्राप्त किया जा सके।
• प्रोजेक्ट की आवश्यकताएँ: स्टेकहोल्डर्स और प्रोजेक्ट की आवश्यकताओं द्वारा आवश्यक विस्तृत जानकारी का स्तर एक महत्वपूर्ण भूमिका निभाता है। यदि स्टेकहोल्डर्स प्रक्रियाओं की विस्तृत समझ चाहते हैं, तो अधिक स्तरों की आवश्यकता हो सकती है।
• प्रोजेक्ट का दायरा: प्रोजेक्ट के दायरे के कारण स्तरों की संख्या भी निर्धारित हो सकती है। बड़े पैमाने के प्रोजेक्ट या एंटरप्राइज स्तर के सिस्टम को सभी जटिलताओं को प्राप्त करने के लिए अधिक स्तरों की आवश्यकता हो सकती है।
• स्पष्टता बनाम विवरण संतुलन: विश्लेषण के लिए पर्याप्त विवरण प्रदान करने और अनावश्यक जटिलता से बचने के बीच एक संवेदनशील संतुलन है। स्तरों की संख्या ऐसी होनी चाहिए कि प्रणाली का सही ढंग से प्रतिनिधित्व किया जा सके बिना स्टेकहोल्डर्स को अत्यधिक भारित न किया जाए।

टिप्स:

• स्थिरता: आरेखों के पूरे भाग में प्रतीकों और नोटेशन में स्थिरता बनाए रखें।
• स्पष्टता: सुनिश्चित करें कि आरेख स्टेकहोल्डर्स के लिए स्पष्ट और समझने में आसान हों।

याद रखें, DFDs का उद्देश्य तकनीकी और गैर-तकनीकी दोनों स्टेकहोल्डर्स के लिए समझने योग्य तरीके से प्रणाली के प्रक्रियाओं और डेटा प्रवाह का मॉडल बनाना है। इन चरणों का पालन करके आप एक प्रणाली की संरचना और कार्य को प्रभावी ढंग से संचारित करने वाले DFDs बना सकते हैं।

श्रेष्ठ व्यवहार:

• पुनरावृत्तिक दृष्टिकोण: उच्च स्तर के DFD से शुरुआत करें और प्रतिक्रिया और प्रणाली के विकासशील समझ के आधार पर इसे बार-बार सुधारें।
• स्टेकहोल्डर की भागीदारी: स्तरों की संख्या के संबंध में निर्णय लेने की प्रक्रिया में स्टेकहोल्डर्स को शामिल करें। उनके योगदान से प्रभावी संचार के लिए आवश्यक विवरण के स्तर का निर्देश मिल सकता है।
• दस्तावेज़ीकरण: प्रत्येक स्तर के उद्देश्य और विस्तार को स्पष्ट रूप से दस्तावेज़ करें। इससे स्टेकहोल्डर्स को समझने में मदद मिलती है कि प्रत्येक DFD का क्या अर्थ है और यह समग्र विश्लेषण में कैसे फिट होता है।

बिना किसी कठिनाई के डेटा प्रवाह आरेख निर्माण

विजुअल पैराडाइम के ऑनलाइन उपकरण की शक्ति को मुक्त करें

सॉफ्टवेयर इंजीनियरिंग और व्यापार सूचना प्रणालियों के गतिशील माहौल में, डेटा के गति को व्यक्त करने की क्षमता अत्यंत महत्वपूर्ण है। डेटा प्रवाह आरेख (DFDs) में प्रवेश करें, जो प्रणाली के भीतर सूचना के प्रवाह को उजागर करने वाले शक्तिशाली दृश्य प्रस्तुत करते हैं। इन आरेखों के निर्माण को सरल और त्वरित बनाने के लिए, विजुअल पैराडाइम एक प्रदान करता है ऑनलाइन DFD उपकरण जो आरेख विकास में गति, स्पष्टता और पेशेवरता सुनिश्चित करता है। आइए उन विशेषताओं पर गौर करें जो विजुअल पैराडाइम को DFDs के निर्माण के लिए अंतिम चयन बनाती हैं।

विजुअल पैराडाइम का ऑनलाइन डेटा प्रवाह आरेख निर्माता पेशेवरों और शौकियों दोनों के लिए जाने-माने समाधान के रूप में उभरता है। यह उपकरण व्यापार सूचना प्रणाली के भीतर प्रक्रियाओं, डेटा भंडार और बाहरी एकाइयों के बीच डेटा स्थानांतरण को समझने के लिए महत्वपूर्ण स्पष्ट और संक्षिप्त DFDs के त्वरित निर्माण में सहायता करता है।

चाहे आप एक अनुभवी सॉफ्टवेयर इंजीनियर हों या DFDs में नए हों, विजुअल पैराडाइम का उपकरण आरेख बनाने और संपादित करने के लिए एक स्वचालित प्लेटफॉर्म प्रदान करता है। उदाहरणों के समृद्ध संग्रह से प्रेरणा लेने की सुविधा के साथ, यह उपकरण सुनिश्चित करता है कि आपके DFDs न केवल सूचनात्मक हों बल्कि दृश्य रूप से आकर्षक भी हों। स्मार्ट चयन करें — विजुअल पैराडाइम के ऑनलाइन डेटा प्रवाह आरेख निर्माता को अपनाएं ताकि एक निरंतर और पेशेवर आरेखण अनुभव प्राप्त हो।

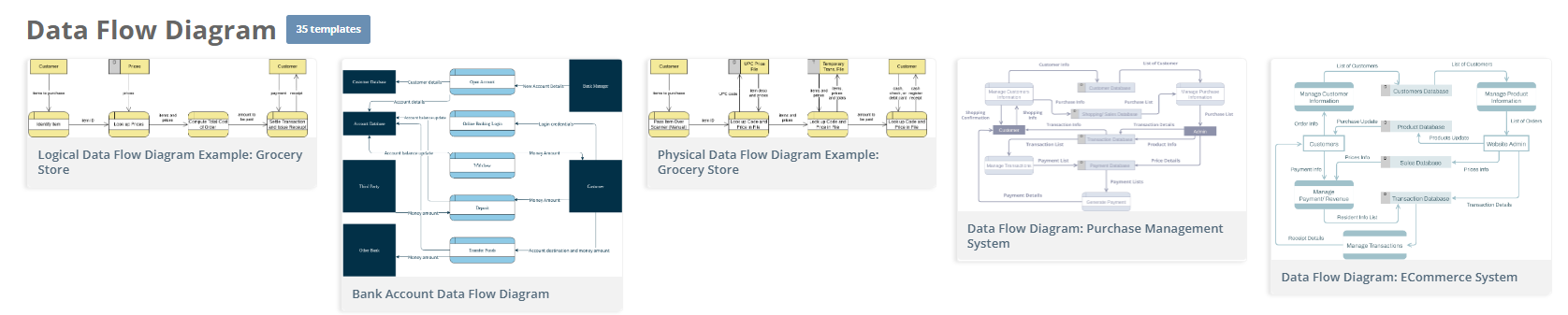

डेटा प्रवाह आरेख टेम्पलेट

पेशेवर डेटा प्रवाह आरेख टेम्पलेट



सारांश

DFD के कितने स्तरों को शामिल करना है, इसका निर्णय एक सूक्ष्म प्रक्रिया है जो प्रणाली की जटिलता, परियोजना की आवश्यकताओं और स्टेकहोल्डर्स की आवश्यकताओं जैसे कारकों से प्रभावित होती है। यात्रा आमतौर पर एक संदर्भ आरेख (स्तर 0) के साथ शुरू होती है, जो प्रणाली के बाहरी अंतरक्रियाओं का पक्षी के नजरिए से दृश्य प्रदान करता है।

जैसे-जैसे सिस्टम की जटिलता निर्धारित करती है, लेवल 1 डीएफडी एक अधिक विस्तृत विभाजन प्रदान करते हैं। चक्रीय दृष्टिकोण और हितधारकों की भागीदारी स्तरों की संख्या को बेहतर बनाने में निर्णायक भूमिका निभाती है, ताकि प्रत्येक स्तर स्पष्टता और विस्तार के बीच सही संतुलन बनाए रखे। अंततः, लक्ष्य एक सम्पूर्ण सेट डीएफडी बनाना है जो सिस्टम की संरचना को बिना हितधारकों को अत्यधिक भारित किए प्रभावी ढंग से संचारित करे।
