परिचय

एक सॉफ्टवेयर सिस्टम के भीतर संबंधों और अंतरक्रियाओं के जटिल जाल को समझना इसके विकास के लिए एक महत्वपूर्ण चरण है। इस प्रक्रिया में सहायता करने वाला एक शक्तिशाली उपकरण संदर्भ आरेख है, जिसे स्तर 0 डेटा-प्रवाह आरेख भी कहा जाता है। यह दृश्य प्रस्तुतीकरण विचाराधीन सिस्टम की सीमाओं और संदर्भ को परिभाषित करने में आधार के रूप में कार्य करता है। इस लेख में हम संदर्भ आरेखों के महत्व और उनके निर्माण की चरण-दर-चरण प्रक्रिया पर गहराई से चर्चा करेंगे।

एक क्या है?संदर्भ आरेखएक संदर्भ आरेख एक आरेखीय प्रस्तुतीकरण है जो एक सिस्टम और उसके बाहरी एजेंटों के बीच संबंधों को स्पष्ट करता है। इसका मुख्य उद्देश्य निर्मित सिस्टम के भीतर और बाहर के बीच स्पष्ट सीमा तय करना है। यह उपकरण सिस्टम और बाहरी एजेंटों के बीच सूचना के प्रवाह को पहचानने में विशेष रूप से उपयोगी है। आमतौर पर एक एकल प्रक्रिया आरेख के रूप में दिखाया जाता है, जो पूरे सॉफ्टवेयर सिस्टम का उच्च स्तर का अवलोकन प्रदान करता है।

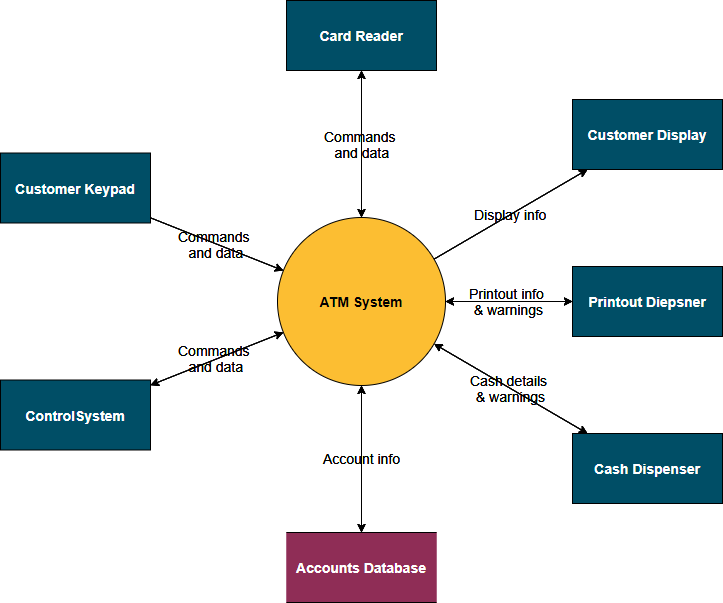

संदर्भ आरेख का उदाहरण



संदर्भ आरेख का महत्व

संदर्भ आरेख के निर्माण से विश्लेषण ढांचा स्थापित करने की प्रक्रिया शुरू होती है। इसमें उपयोगकर्ताओं के साथ चर्चा करना शामिल है ताकि मौजूदा सिस्टम की समस्याओं को समझा जा सके और नए सिस्टम के लिए विशिष्ट आवश्यकताओं को एकत्र किया जा सके। इन चर्चाओं के बाद आवश्यकताओं का औपचारिक दस्तावेजीकरण होता है, जिससे सिस्टम के दायरे की व्यापक समझ के लिए रास्ता तैयार होता है।

5 चरणों में संदर्भ आरेख का निर्माण

संदर्भ आरेख बनाने के चरण

1. डेटा-प्रवाह की पहचान करें:सिस्टम से संबंधित मुख्य दस्तावेजों और सूचना प्रवाहों की सूची बनाने से शुरुआत करें। इसमें फॉर्म, दस्तावेज, संदर्भ सामग्री और संरचित और असंरचित सूचना जैसे ईमेल और फोन कॉल शामिल हैं। इन डेटा-प्रवाहों के आधार पर संदर्भ आरेख का ढांचा बनता है।
2. बाहरी एजेंटों की पहचान करें:विचाराधीन सिस्टम के बाहर स्थित प्राप्त करने वाले और उत्पादक डेटा-प्रवाहों को निर्धारित करें। बाहरी एजेंटों में पहले बनाए गए किसी भी उपयोग केस मॉडल में शामिल एक्टर शामिल हो सकते हैं। इन एजेंटों की पहचान करना सिस्टम के पर्यावरण के साथ संबंधों को समझने के लिए आवश्यक है।
3. सिस्टम प्रक्रिया को बनाएं और लेबल करें:पूरे सिस्टम का प्रतिनिधित्व करने वाला एक प्रक्रिया बॉक्स बनाएं। इस बॉक्स में सिस्टम को एक एकीकृत एकल एजेंट के रूप में समेटा गया है।
4. बाहरी एजेंटों को बनाएं और लेबल करें: प्रक्रिया बॉक्स के बाहर बाहरी एजेंटों को स्थित करें। आरेख में स्पष्टता बनाए रखने के लिए प्रत्येक बाहरी एजेंट को स्पष्ट रूप से लेबल करें।
5. डेटा-प्रवाह जोड़ें:बाहरी एजेंटों को सिस्टम प्रक्रिया बॉक्स से डेटा-प्रवाह के साथ जोड़ें। सिस्टम और बाहरी एजेंटों के बीच सूचना के आदान-प्रदान पर ध्यान केंद्रित करें। इस चरण में सिस्टम के भीतर के प्रवाहों को अस्थायी रूप से नजरअंदाज किया जा सकता है।

अगला क्या?

संदर्भ आरेखसंदर्भ आरेखजिसे अक्सर स्तर-0 DFD कहा जाता है, पूरे सिस्टम का चिड़िया की आंख का दृश्य प्रदान करता है, जिसमें इसे एकल प्रक्रिया के रूप में दर्शाया जाता है। जैसे आप निचले स्तरों पर जाते हैं, संदर्भ आरेख में प्रत्येक मुख्य प्रक्रिया को अधिक विस्तृत प्रक्रियाओं में विभाजित किया जाता है, जिससे स्तर-1 DFD, स्तर-2 DFD आदि का निर्माण होता है।

इस विभाजन या स्तरीकरण प्रक्रिया के कई उद्देश्य हैं:

1. अधिक विस्तार: जैसे आप निचले स्तरों पर जाते हैं, प्रत्येक DFD प्रक्रियाओं और उनके अंतरक्रियाओं के अधिक विस्तृत विभाजन प्रदान करता है। यह सिस्टम की कार्यक्षमता की जटिलता को समझने के लिए आवश्यक है।
2. मॉड्यूलरीकरण:सिस्टम को छोटी, प्रबंधन योग्य प्रक्रियाओं में विभाजित करने से इसे समझने और विश्लेषण करना आसान हो जाता है। इसके अलावा यह सिस्टम विकास के लिए एक मॉड्यूलर दृष्टिकोण को बढ़ावा देता है, जहां प्रत्येक उप-प्रक्रिया को स्वतंत्र रूप से संभाला जा सकता है।
3. स्पष्टता और संचार: निचले स्तर के DFDs प्रणाली के विशिष्ट पहलुओं पर ध्यान केंद्रित करके स्पष्टता में सुधार करते हैं। इससे विश्लेषकों, डिजाइनरों और हितधारकों के बीच प्रभावी संचार संभव होता है, क्योंकि वे आवश्यकता के अनुसार प्रणाली के विशिष्ट हिस्सों में गहराई से जा सकते हैं।
4. चरण-दर-चरण विश्लेषण: वर्गीकृत संरचना प्रणाली के चरण-दर-चरण विश्लेषण की अनुमति देती है। शीर्ष स्तर के संदर्भ आरेख से शुरू करके, आप क्रमशः प्रणाली के विस्तृत विश्लेषण को समझ सकते हैं, जिससे विश्लेषण को नियंत्रित करना आसान हो जाता है।
5. क्रमिक सुधार: प्रत्येक विभाजन के स्तर को क्रमिक सुधार के एक चरण के रूप में दर्शाया जाता है। यह आवर्ती प्रक्रिया सुनिश्चित करती है कि प्रतिनिधित्व स्तरों के माध्यम से अधिक विस्तृत और सटीक होता जाता है।
6. प्रक्रियाओं की पहचान: इस विभाजन के माध्यम से आप विशिष्ट प्रक्रियाओं, डेटा भंडार, डेटा प्रवाह और बाहरी एकाधिकारों की पहचान और लेबलिंग करते हैं, जिससे जिम्मेदारियों के आवंटन और सूचना के प्रवाह को समझना आसान हो जाता है।
7. स्केलेबिलिटी: वर्गीकृत संरचना DFD को स्केलेबल बनाती है। यह विभिन्न आकार और जटिलता वाले प्रोजेक्ट्स के लिए अनुकूलित हो सकती है, जो उच्च स्तर और विस्तृत विश्लेषण के लिए एक ढांचा प्रदान करती है।

संदर्भ आरेख को स्तर-0 के रूप में और उसके बाद के स्तरों को स्तर-1, स्तर-2 आदि के रूप में याद रखना प्रणाली की कार्यक्षमता के एक व्यवस्थित और संगठित प्रतिनिधित्व के निर्माण में मूलभूत है। यह मैक्रो से माइक्रो तक की यात्रा है, जो प्रणाली विश्लेषण और डिजाइन के लिए व्यापक और संरचित दृष्टिकोण प्रदान करती है।

चर्चा और सहमति

जब संदर्भ आरेख बन जाता है, तो यह हितधारकों के साथ चर्चा का केंद्र बन जाता है। आरेख में दिखाए गए प्रणाली सीमा और विवरण को सलाह-मशविरा के माध्यम से सुधारा जाता है जब तक कि सहमति नहीं बन जाती है। इस सहमति के आधार पर प्रणाली के दायरे को परिभाषित करने और विशिष्ट क्षेत्रों में विस्तृत जांच की योजना बनाने की तैयारी की जाती है।



स्पष्ट प्रणाली समझ के लिए टिप्स और ट्रिक्स

1. प्रणाली के उद्देश्य को समझें: संदर्भ आरेख बनाने में डूबने से पहले, प्रणाली के उद्देश्य और उद्देश्यों को स्पष्ट रूप से समझना सुनिश्चित करें। यह आधारभूत ज्ञान बाहरी एकाधिकारों की पहचान के लिए मार्गदर्शन करेगा औरडेटा प्रवाह.
2. हितधारकों को शामिल करें: अंतिम उपयोगकर्ताओं और ग्राहकों सहित हितधारकों के साथ सहयोग करें ताकि मौजूदा प्रणाली की समस्याओं और आवश्यकताओं के बारे में जानकारी एकत्र की जा सके। हितधारकों के योगदान का मूल्य बहुत अधिक है प्रणाली के संदर्भ को सटीक रूप से परिभाषित करने के लिए।
3. मुख्य डेटा प्रवाहों की पहचान करें: प्रणाली से जुड़े मुख्य दस्तावेजों, सूचना प्रवाहों और संचार चैनलों की सूची बनाएं और उनका वरीयता क्रम तय करें। यह व्यापक सूची संदर्भ आरेख में डेटा प्रवाह बनाने के लिए आधार बनती है।
4. बाहरी एकाधिकारों की पहचान करें: प्रणाली के बाहर स्थित डेटा प्रवाह के स्रोत और प्राप्तकर्ताओं की पहचान करके बाहरी एकाधिकारों की पहचान करें। इसमें उपयोग केस मॉडल से एक्टर्स और प्रणाली के कार्यान्वयन के लिए महत्वपूर्ण किसी भी बाहरी एकाधिकार को शामिल किया जा सकता है।
5. स्थिर लेबलिंग का उपयोग करें: प्रणाली प्रक्रिया बॉक्स और बाहरी एकाधिकारों के लिए स्थिर और स्पष्ट लेबलिंग का उपयोग करके अपने संदर्भ आरेख में स्पष्टता बनाए रखें। स्पष्ट लेबल समझ में सुधार करते हैं और हितधारकों के साथ संचार को आसान बनाते हैं।
6. इसे उच्च स्तर पर रखें: याद रखें कि एक संदर्भ आरेख उच्च स्तर का प्रतिनिधित्व है। प्रणाली और बाहरी एकाधिकारों के बीच विशाल स्तर के संबंधों को दर्शाने पर ध्यान केंद्रित करें, बाद में आरेखों में संबोधित किए जा सकने वाले अनावश्यक विवरण से बचें।
7. बाहरी संचार को प्राथमिकता दें: प्रणाली और बाहरी एकाधिकारों के बीच डेटा प्रवाह और अंतरक्रियाओं पर जोर दें। यह संदर्भ आरेख का मुख्य ध्यान केंद्र है और इसे स्पष्टता के साथ प्रदर्शित किया जाना चाहिए।
8. समीक्षा और अनुकूलन करें: नियमित रूप से अपने संदर्भ आरेख की समीक्षा स्टेकहोल्डर्स के साथ करें। फीडबैक के लिए खुले रहें और आवश्यकता के अनुसार आरेख को अनुकूलित करें। इस सहयोगात्मक दृष्टिकोण से यह सुनिश्चित होता है कि अंतिम प्रतिनिधित्व सिस्टम के संदर्भ को सही ढंग से प्रदर्शित करता है।
9. भविष्य के विस्तारों पर विचार करें: सिस्टम के संभावित परिवर्तनों और भविष्य के विस्तारों की भविष्यवाणी करें। जबकि संदर्भ आरेख वर्तमान स्थिति का प्रतिनिधित्व करता है, इसे भविष्य के परिवर्तनों को बिना बड़े बदलाव के स्वीकार करने के लिए पर्याप्त लचीला होना चाहिए।
10. आरेखण उपकरणों का उपयोग करें: प्रोफेशनल और दृश्य रूप से आकर्षक संदर्भ आरेख बनाने के लिए आरेखण उपकरणों का उपयोग करें। इन उपकरणों में आसान समायोजन, टिप्पणियाँ और सहयोगात्मक संपादन के लिए विशेषताएँ होती हैं, जो आरेख निर्माण प्रक्रिया को सुगम बनाती हैं।
11. मान्यताओं और सीमाओं को दस्तावेज़ीकृत करें: स्पष्ट रूप से किसी भी मान्यता या सीमा को दस्तावेज़ीकृत करें जो संदर्भ आरेख को प्रभावित करती है। इस पारदर्शिता से यह सुनिश्चित होता है कि स्टेकहोल्डर्स संदर्भ की सीमाओं और इसके निर्माण के दौरान बनाई गई मूल धारणाओं के बारे में जागरूक हों।
12. सत्यापन प्राप्त करें: स्टेकहोल्डर्स के साथ संदर्भ आरेख की सत्यापन करें ताकि यह यह सुनिश्चित हो सके कि यह सिस्टम की सीमाओं और संबंधों की उनकी समझ का सही ढंग से प्रतिनिधित्व करता है। इस चरण से सहमति सुनिश्चित होती है और गलतफहमियों को कम किया जाता है।

इन टिप्स और ट्रिक्स को शामिल करके आप अपने संदर्भ आरेख निर्माण प्रक्रिया की प्रभावीता में सुधार कर सकते हैं, जिससे सभी संलग्न स्टेकहोल्डर्स के बीच सिस्टम संदर्भ की स्पष्ट समझ बढ़ती है।

सिफारिश किए गए उपकरण

निष्कर्ष

सॉफ्टवेयर विकास के क्षेत्र में, संदर्भ आरेख सिस्टम की सीमाओं और संबंधों की जटिलताओं को समझने में अमूल्य उपकरण के रूप में उभरते हैं। डेटा प्रवाह और बाहरी एकाइयों की पहचान शामिल एक व्यवस्थित दृष्टिकोण के माध्यम से इन आरेखों ने स्टेकहोल्डर्स के बीच महत्वपूर्ण चर्चाओं और सहमति निर्माण के लिए रास्ता तैयार किया है। संदर्भ आरेखों की शक्ति को अपनाना लचीले और अच्छी तरह परिभाषित सॉफ्टवेयर प्रणालियों के निर्माण की आधारभूत चरण है।
