Erstellen sauberer Software-Architektur-Diagramme mit Mermaid

Die Visualisierung komplexer Software-Architekturen ist entscheidend, um Entwicklungsteams auszurichten, neue Ingenieure einzuarbeiten und effektive Design-Reviews durchzuführen. Während sich cloud-native Systeme und Mikroservice-Topologien ausweiten, haben traditionelle visuelle Zeichenwerkzeuge Mühe, die Dokumentation aktuell zu halten. Durch die Nutzung eines online Mermaid-Editorkönnen Software-Architekten versionierte System-Diagramme direkt im Code pflegen. Indem sie Systemkomponenten in reiner Textform definieren, können Ingenieure wartbare Architekturmodelleinnerhalb einer umfassenden Diagramm-als-Code-Lösung mit Geschwindigkeit und Präzision.

In diesem Leitfaden werden wir untersuchen, wie man saubere Architektur-Diagramme mit Mermaid, warum eine codegestützte Architekturabbildung die technische Entscheidungsfindung beschleunigt, und wie eine all-in-one Diagramm-als-Code-Lösungdie System-Design-Abläufe vereinfacht.

Warum Mermaid für die Software-Architektur verwenden?

Traditionelle Drag-and-Drop-Diagramm-Tools verursachen Reibung, wenn sich schnell verändernde Cloud-Umgebungen abbilden sollen. Das manuelle Aktualisieren von Server-Knoten, Anpassen von Verbindungspfeilen und Neuausrichten von Sub-Netzwerk-Containern frisst an der Ingenieurkapazität. Ein Text-zu-Diagramm-Workflow löst dieses Problem durch automatisierte Layout-Algorithmen.

Die Verwendung eines spezialisierten Online-Mermaid-Editors für die Architekturmodellierung bietet entscheidende Vorteile:

• Git-integrierte System-Spezifikationen:Speichern Sie Ihre Architekturdefinitionen neben Anwendungscodebasen, Infrastructure-as-Code (IaC)-Vorlagen und Bereitstellungspipelines.
• Automatisierte Subgraph-Layouts:Gruppieren Sie Mikroservices in logische Sub-Netzwerke oder Cloud-VPC-Container, ohne manuelle Koordinatenanpassungen vornehmen zu müssen.
• Konsistente technische Standards:Standardisieren Sie die visuelle Notation für Datenbanken, Nachrichtenwarteschlangen und externe Drittanbieter-APIs in allen Team-Projekten.

Die Einführung eines Online-Mermaid-Editors stellt sicher, dass die technische Dokumentation sich natürlich zusammen mit Ihrem Anwendungscode entwickelt.

Schritt-für-Schritt-Erstellung eines Mikroservice-Architektur-Diagramms

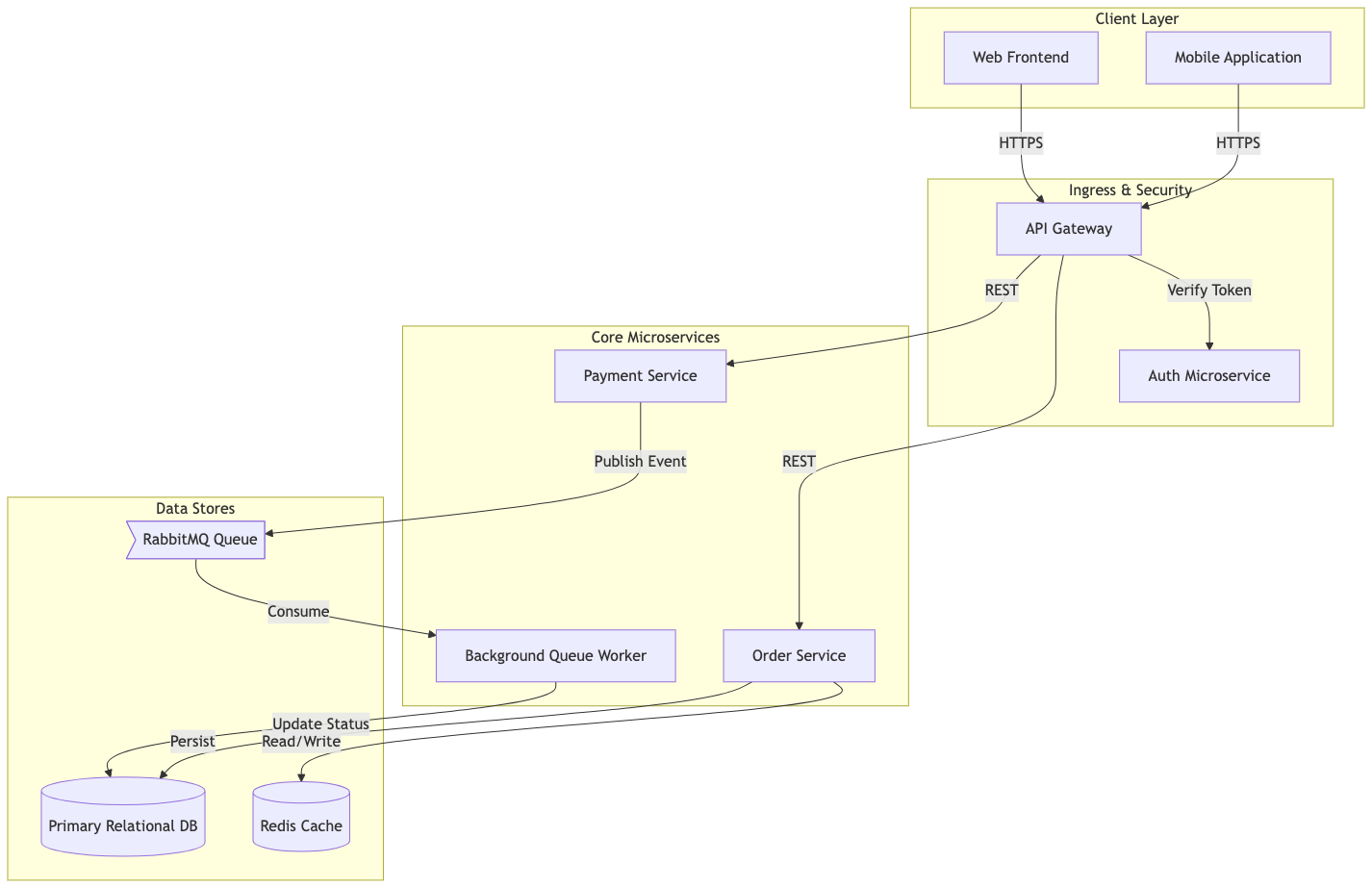

Schauen wir uns an, wie man eine moderne Mikroservice-Architektur – einschließlich eines API-Gateways, eines Authentifizierungsdienstes, Warteschlangen-Worker und Datenbank-Clustern – mit sauberer Syntax modelliert. Hier ist ein praktisches Beispiel, das Sie direkt in Ihren Online-Mermaid-Editor kopieren und einfügen können:

Beispiel für Architektur-Diagramm-Code (Probieren Sie es jetzt aus):

graph TB
    subgraph ClientLayer ["Client-Ebene"]
        Web[Web-Oberfläche]
        Mobile[Mobile-Anwendung]
    end

    subgraph IngressLayer ["Eingang & Sicherheit"]
        Gateway[API-Gateway]
        Auth[Auth-Mikroservice]
    end

    subgraph ServiceLayer ["Kern-Mikroservices"]
        OrderSvc[Bestell-Service]
        PaymentSvc[Zahlungs-Service]
        Worker[Hintergrund-Warteschlangen-Worker]
    end

    subgraph DataLayer ["Datenbanken"]
        MainDB[(Primäre relationale Datenbank)]
        Cache[(Redis-Cache)]
        Queue>[RabbitMQ-Warteschlange]
    end

    Web -->|HTTPS| Gateway
    Mobile -->|HTTPS| Gateway
    Gateway -->|Token überprüfen| Auth
    Gateway -->|REST| OrderSvc
    Gateway -->|REST| PaymentSvc

    OrderSvc -->|Lesen/Schreiben| Cache
    OrderSvc -->|Speichern| MainDB
    PaymentSvc -->|Ereignis veröffentlichen| Queue
    Queue -->|Verarbeiten| Worker
    Worker -->|Status aktualisieren| MainDB

Beseitigung von Syntax-Störungen mit KI in VPasCode

Beim Abbilden großer Unternehmenssysteme mit Dutzenden von Teilgraphen und Querverbindungen zwischen Diensten können kleinere Syntaxfehler – wie ungefegte Klammern oder nicht übereinstimmende Knotenbezeichnungen – die Darstellung stoppen. Die Nutzung vonVPasCodeals Ihrer primären Diagramm-als-Code-Lösung bietet Ihrem Ingenieurteam eine 1-Klick-KI-Code-Fehlerkorrektur, um Syntaxfehler sofort zu beheben.

Unabhängig davon, ob Sie Software-Architekturmodelle, erstellen Sie Entscheidungs-Ablaufdiagramme, oder erstellen Sie Projekt-Gantt-Diagramme, erfasst ein intelligenter Online-Mermaid-Editor Formatierungsfehler automatisch, damit Sie technischen Fortschritt bewahren können.

Best Practices für saubere Architekturdiagramme

Um eine hohe Lesbarkeit und Wartbarkeit sicherzustellen, wenn Architekturmodelle innerhalb von Ingenieurteams geteilt werden, beachten Sie diese zentralen Richtlinien:

1. Verwenden Sie den Richtungsfluss weise: Positionieren Sie Hoch-Level-User-Flows von oben nach unten (TB) oder von links nach rechts (LR), um klare Eingabepfade und Verarbeitungsrichtungen festzulegen.
2. Gruppieren Sie Komponenten mit Teilgraphen:Nutzen Sie Teilgraphen, um Sicherheitsebenen, Cloud-VPCs oder einzelne Microservice-Bereiche zu isolieren.
3. Exportieren Sie hochauflösende Vektor-Assets:Exportieren Sie klare SVG- oder PNG-Visual-Assets direkt aus Ihrem Online-Mermaid-Editor, um interaktive Dokumentationen mit Visual Paradigm OpenDocs zu veröffentlichen.

Durch die Nutzung eines leistungsstarken Online-Mermaid-Editors, der von einer vollständigen Diagramm-als-Code-Lösung unterstützt wird, können Software-Architekten innerhalb von Sekunden klare, produktionsfertige Systemdokumentationen erstellen.

Verwandeln Sie heute Ihre Architekturdokumentation

Bereit, Ihre Software-Architekturmodelle zu standardisieren und innerhalb von Sekunden saubere Systemdiagramme aus Text zu erstellen? Probieren Sie heute den KI-gestützten Online-Mermaid-Editor von VPasCode aus und erleben Sie sofortige 1-Klick-Code-Fehlerkorrektur, mehrfachformatige Darstellung und nahtlose Diagramm-als-Code-Funktionen.

Beginnen Sie kostenlos mit Diagramm-als-Code
