DFD और ERD के बीच सुसंगतता सुनिश्चित करना: एक व्यापक गाइड

परिचय

डेटा प्रवाह आरेख (DFD) और एंटिटी-रिलेशनशिप आरेख (ERD) सिस्टम विश्लेषण और डिजाइन के क्षेत्र में शक्तिशाली उपकरण हैं। जबकि इनके अलग-अलग उद्देश्य होते हैं, उनकी सुसंगतता को सुनिश्चित करना आवश्यक है ताकि मॉडल किए जा रहे सिस्टम का निरंतर और सटीक प्रतिनिधित्व सुनिश्चित हो सके। इस लेख में, हम DFD और ERD के बीच संबंध का अध्ययन करेंगे और उनके सुसंगत रहने के लिए दृष्टिकोण प्रदान करेंगे।

DFD और ERD को समझना

डेटा प्रवाह आरेख (DFD)

DFD सिस्टम के भीतर डेटा के प्रवाह के ग्राफिकल प्रतिनिधित्व हैं। इनमें सिस्टम में शामिल प्रक्रियाओं, डेटा भंडार, डेटा प्रवाह और बाहरी एंटिटी को दर्शाया जाता है। DFD डेटा और प्रक्रियाओं के उच्च स्तर के प्रवाह को दर्शाने के लिए उत्तम हैं, बिना डेटा संरचना की जटिलता में उतरे।

एंटिटी-रिलेशनशिप आरेख (ERD)

दूसरी ओर, ERD सिस्टम की डेटा संरचना पर ध्यान केंद्रित करते हैं। इनमें एंटिटी, गुण, संबंध और कार्डिनैलिटी को दर्शाया जाता है। ERD सिस्टम के भीतर विभिन्न एंटिटी के बीच संबंधों के मॉडलिंग में विशेष रूप से उपयोगी हैं और डेटाबेस डिजाइन में आवश्यक हैं।

DFD और ERD के बीच संबंध

जबकि DFD और ERD अलग-अलग उद्देश्यों के लिए होते हैं, वे आंतरिक रूप से संबंधित हैं। DFD में दर्शाए गए डेटा प्रवाह ERD में दर्शाए गए एंटिटी और संबंधों के संगत होते हैं। दोनों आरेखों के बीच सुसंगतता सुनिश्चित करना सिस्टम के समग्र प्रतिनिधित्व के लिए आवश्यक है।

सुसंगतता को समायोजित करने के चरण

1. सिस्टम आवश्यकताओं को समझें:

DFD और ERD बनाने से पहले सिस्टम की आवश्यकताओं को स्पष्ट रूप से समझें। इसमें प्रक्रियाओं, डेटा एंटिटी और उनके संबंधों की पहचान करना शामिल है।

2. एक संदर्भ आरेख से शुरू करें:

DFD में एक संदर्भ आरेख बनाने से शुरू करें। यह उच्च स्तर का आरेख सिस्टम और उसके बाहरी एंटिटी के साथ बातचीत के बारे में समग्र जानकारी प्रदान करेगा। इसी तरह, ERD में मुख्य एंटिटी की पहचान करें।

3. डेटा प्रवाह और एंटिटी की पहचान करें:

DFD में, डेटा प्रवाह को ERD में एंटिटी से मैप करें। सुनिश्चित करें कि DFD में प्रत्येक डेटा प्रवाह के लिए ERD में एक संगत एंटिटी हो, और इसके विपरीत भी।

4. प्रक्रियाओं और संबंधों को परिभाषित करें:

DFD में प्रक्रियाओं को ERD में रिकॉर्ड बनाने, अद्यतन करने या हटाने के क्रियाकलापों से जोड़ा जा सकता है। स्पष्ट रूप से निर्धारित करें कि DFD में प्रक्रियाएं एंटिटी के साथ कैसे बातचीत करती हैं और उसके अनुसार संबंध स्थापित करें।

5. सुसंगत नामकरण प्रणाली:

दोनों आरेखों के बीच नामकरण प्रणाली में सुसंगतता बनाए रखें। एंटिटी, गुण और प्रक्रियाओं के नाम एक दूसरे के साथ संगत होने चाहिए ताकि भ्रम न हो।

6. प्रतिचेक-सत्यापन:

DFD और ERD के बीच जानकारी का नियमित रूप से प्रतिचेक-सत्यापन करें। एक आरेख में किए गए किसी भी परिवर्तन को दूसरे में दर्शाया जाना चाहिए ताकि अंतर न हों।

7. प्रतिक्रिया लूप:

DFD और ERD बनाने में शामिल सदस्यों के बीच एक प्रतिक्रिया लूप स्थापित करें। इससे यह सुनिश्चित होता है कि सभी एक ही पृष्ठभूमि पर हैं और कोई भी असंगति तुरंत संबोधित की जाती है।

8. उपयोग केस परिदृश्य:

उपयोग केस परिदृश्य के माध्यम से सुसंगतता की पुष्टि करें। विभिन्न परिदृश्यों के माध्यम से गुजरें और जांचें कि डेटा प्रवाह और एंटिटी अंतरक्रिया अपेक्षित रूप से संगत हैं या नहीं।

सिफारिश की गई मॉडलिंग उपकरण

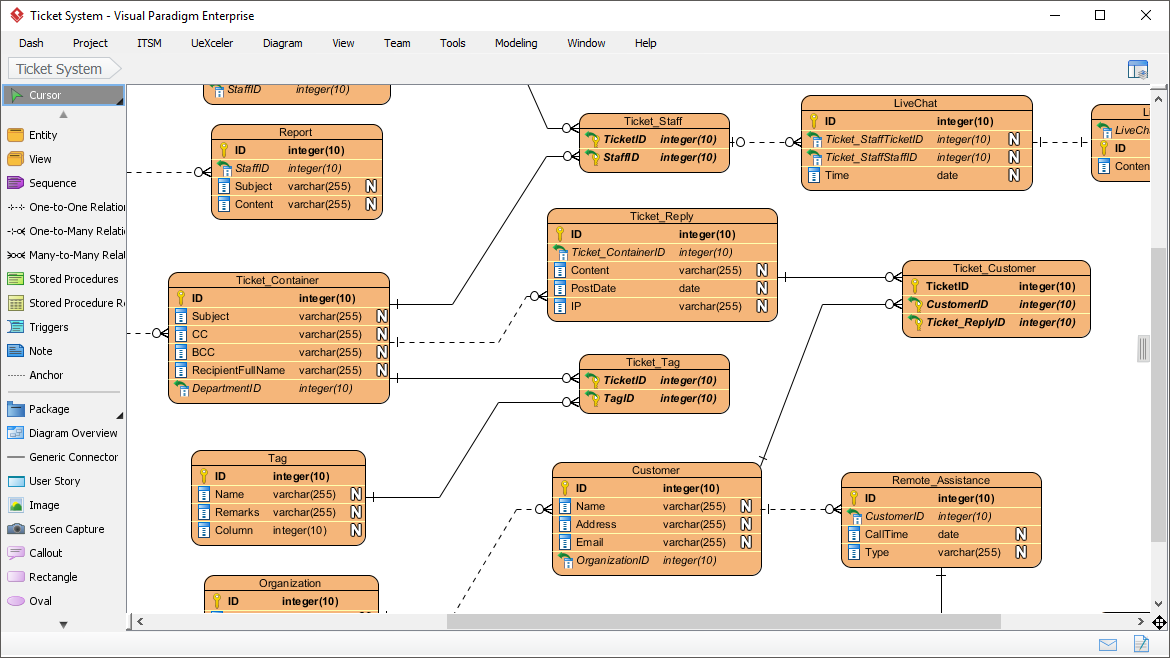

Visual Paradigm डेटा प्रवाह आरेख (DFD) और एंटिटी-संबंध आरेख (ERD) के मॉडलिंग के लिए एक उत्तम विकल्प है, जो अधिक स्वचालित और उपयोगकर्ता-अनुकूल तरीके से काम करता है। यहां विस्तार से बताया गया है कि Visual Paradigm एक प्राथमिक उपकरण के रूप में क्यों उभरता है:

1. स्पष्ट इंटरफेस:Visual Paradigm एक स्पष्ट और उपयोगकर्ता-अनुकूल इंटरफेस प्रदान करता है, जो जटिल आरेख बनाने की प्रक्रिया को सरल बनाता है। उपयोगकर्ता तत्वों को आसानी से ड्रैग और ड्रॉप कर सकते हैं, जिससे शुरुआती और अनुभवी मॉडलर दोनों के लिए उपलब्ध होता है।
2. व्यापक विशेषताएं: उपकरण DFD और ERD मॉडलिंग के लिए एक व्यापक सेट विशेषताएं प्रदान करता है। इसमें विभिन्न आरेख प्रकार बनाने का समर्थन है, जिसमें संदर्भ आरेख, स्तर 0 आरेख और विस्तृत DFD शामिल हैं। इसी तरह, इसमें एंटिटी, संबंध और गुणों के साथ ERD डिजाइन करने के लिए एक समृद्ध सेट उपकरण हैं।
3. स्वचालित समन्वय:Visual Paradigm विभिन्न आरेख प्रकार के बीच स्वचालित समन्वय की अनुमति देता है। इसका मतलब है कि एक आरेख में किए गए परिवर्तन, चाहे वह DFD हो या ERD, दूसरों में दर्शाए जाते हैं, जिससे असंगतियों के जोखिम को कम किया जाता है।
4. सहयोग और टीमवर्क: उपकरण सदस्यों के बीच सहयोग का समर्थन करता है, जो वास्तविक समय पर सहयोग और प्रतिक्रिया को सुगम बनाता है। यह उन परियोजनाओं के लिए आवश्यक है जिनमें विभिन्न पहलुओं पर काम करने वाले बहुत से हितधारक या टीम सदस्य शामिल हों।
5. अनुकूलन विकल्प:Visual Paradigm अनुकूलन विकल्प प्रदान करता है, जिससे उपयोगकर्ता अपने नामकरण पद्धति, शैली और प्रारूप निर्धारित कर सकते हैं। इससे आरेखों के बीच सुसंगतता सुनिश्चित होती है और उपयोगकर्ता की विशिष्ट आवश्यकताओं के अनुरूप होता है।
6. दस्तावेज़ीकरण में लचीलापन: आरेख बनाने के अलावा, Visual Paradigm विस्तृत दस्तावेज़ीकरण बनाने के लिए उपकरण प्रदान करता है। यह विकास और रखरखाव चरणों में सिस्टम मॉडल के स्पष्ट और विस्तृत रिकॉर्ड को बनाए रखने के लिए आवश्यक है।
7. निरंतर अद्यतन और समर्थन:Visual Paradigm नियमित अद्यतन और प्रतिक्रियाशील ग्राहक समर्थन के लिए जाना जाता है। इससे यह सुनिश्चित होता है कि उपयोगकर्ताओं को नवीनतम विशेषताओं तक पहुंच होती है और आवश्यकता पड़ने पर सहायता मिलती है।
8. एकीकरण क्षमताएं: उपकरण के साथ एकीकरण क्षमताएं आमतौर पर शामिल होती हैं, जिससे उपयोगकर्ता अपने मॉडलिंग कार्य को अन्य उपकरणों और प्लेटफॉर्म के साथ जोड़ सकते हैं, जिससे विकास प्रक्रिया की कुल दक्षता में सुधार होता है।

Visual Paradigm मॉडलिंग के लिए एक प्राथमिक उपकरण हैDFD और एरडी इसके उपयोगकर्ता-अनुकूल इंटरफेस, व्यापक विशेषताओं, स्वचालित समन्वय, सहयोग समर्थन, कस्टमाइज़ेशन विकल्प, दस्तावेज़ीकरण क्षमता और निरंतर अद्यतन के कारण। यह एक कुशल और विश्वसनीय मॉडलिंग टूल खोजने वाले उपयोगकर्ताओं के लिए एक समग्र समाधान प्रदान करता है।



निष्कर्ष

डेटा प्रवाह आरेखों और एंटिटी-संबंध आरेखों के बीच सुसंगतता को सुनिश्चित करना एक व्यापक प्रणाली विश्लेषण और डिज़ाइन प्रक्रिया के लिए महत्वपूर्ण है। ये दोनों आरेख, भले ही अलग-अलग उद्देश्यों के लिए उपयोग किए जाते हैं, प्रणाली के एक समग्र दृश्य को प्रदान करने में एक दूसरे की पूर्ति करते हैं। इस गाइड में बताए गए चरणों का पालन करके, आप सुनिश्चित कर सकते हैं कि आपके डीएफडी और ईआरडी न केवल व्यक्तिगत रूप से सटीक हैं बल्कि प्रणाली को बिना किसी बाधा के प्रस्तुत करने के लिए समन्वित भी हैं। सुसंगतता को बनाए रखना मजबूत और प्रभावी प्रणाली मॉडल बनाने के लिए महत्वपूर्ण है।
