UML में इंटरैक्शन ओवरव्यू डायग्राम बनाम इंटरैक्शन डायग्राम बनाम एक्टिविटी डायग्राम

परिचय

सॉफ्टवेयर इंजीनियरिंग और सिस्टम मॉडलिंग के क्षेत्र में, यूनिफाइड मॉडलिंग लैंग्वेज (UML) जटिल प्रणालियों के दृश्यीकरण, डिजाइन और दस्तावेजीकरण के लिए एक महत्वपूर्ण उपकरण के रूप में कार्य करता है। UML विभिन्न प्रकार के डायग्राम प्रदान करता है जो प्रणाली के संरचना और व्यवहार के विभिन्न पहलुओं को संबोधित करते हैं। इनमें से, इंटरैक्शन ओवरव्यू डायग्राम, इंटरैक्शन डायग्राम (अनुक्रम और संचार डायग्राम), और एक्टिविटी डायग्राम महत्वपूर्ण स्थान रखते हैं। प्रत्येक डायग्राम प्रकार एक विशिष्ट उद्देश्य के लिए कार्य करता है और प्रणाली गतिशीलता के बारे में अद्वितीय दृष्टिकोण प्रदान करता है। इस तुलनात्मक विश्लेषण में, हम इन UML डायग्रामों का अध्ययन और तुलना करेंगे, उनके उद्देश्य, मुख्य तत्वों और लाभों पर प्रकाश डालेंगे। इस अध्ययन का उद्देश्य यह समझने में मदद करना है कि सॉफ्टवेयर और सिस्टम मॉडलिंग में इन डायग्राम प्रकारों का उपयोग कब और कैसे करना चाहिए।

UML (यूनिफाइड मॉडलिंग भाषा) में, एक प्रणाली के विभिन्न पहलुओं को मॉडल करने के लिए कई प्रकार के डायग्राम होते हैं, जिनमें इंटरैक्शन ओवरव्यू डायग्राम, इंटरैक्शन डायग्राम और एक्टिविटी डायग्राम शामिल हैं। यहां प्रत्येक का संक्षिप्त अवलोकन दिया गया है:

इंटरैक्शन ओवरव्यू डायग्राम

एक इंटरैक्शन ओवरव्यू डायग्राम एक उच्च स्तर का डायग्राम है जिसका उपयोग एक प्रणाली के विभिन्न भागों या विभिन्न प्रणालियों या घटकों के बीच इंटरैक्शन के प्रवाह को दिखाने के लिए किया जाता है।

• • यह विभिन्न इंटरैक्शन के व्यवस्था और जुड़ाव के बारे में एक समग्र दृश्य प्रदान करता है, जिन्हें आमतौर पर अनुक्रम डायग्राम या संचार डायग्राम द्वारा दर्शाया जाता है।
  • इंटरैक्शन ओवरव्यू डायग्राम आमतौर पर जटिल परिदृश्यों में इंटरैक्शन की समग्र संरचना दिखाने के लिए उपयोग किए जाते हैं, जिससे उन्हें समझना आसान हो जाता है।
  • वे निर्णय नोड्स, मर्ज नोड्स और इंटरैक्शन फ्रैगमेंट जैसे तत्वों को शामिल कर सकते हैं ताकि इंटरैक्शन के भीतर शर्ती प्रवाह और लूप का प्रतिनिधित्व किया जा सके।
  • इंटरैक्शन ओवरव्यू डायग्राम तब विशेष रूप से उपयोगी होते हैं जब आप जटिल इंटरैक्शन के सरलीकृत दृश्य को प्रस्तुत करना चाहते हैं।

इंटरैक्शन डायग्राम

UML में इंटरैक्शन डायग्राम का उपयोग वस्तुओं या घटकों के समय के साथ एक दूसरे के साथ इंटरैक्शन के माध्यम से प्रणाली के गतिशील व्यवहार को मॉडल करने के लिए किया जाता है।

• • इंटरैक्शन डायग्राम के दो मुख्य प्रकार हैं: अनुक्रम डायग्राम और संचार डायग्राम।
    • अनुक्रम डायग्राम: ये डायग्राम वस्तुओं या घटकों के बीच संदेशों या इंटरैक्शन के क्रमिक क्रम को दिखाते हैं। वे उन परिदृश्यों के मॉडलिंग के लिए विशेष रूप से उपयोगी हैं जहां इंटरैक्शन के क्रम का महत्व होता है।
    • दो कम आम इंटरैक्शन डायग्राम टाइमिंग डायग्राम और इंटरैक्शन ओवरव्यू डायग्राम हैं, जो ऊपर दिए गए चित्र में दिखाए गए हैं।

संचार डायग्राम: संचार डायग्राम (पहले सहयोग डायग्राम के नाम से जाने जाते थे) वस्तुओं या घटकों के बीच संबंधों और उनके एक दूसरे के साथ संचार के तरीके पर ध्यान केंद्रित करते हैं। इनका उद्देश्य इंटरैक्शन के संरचनात्मक पहलुओं पर बल देना है।

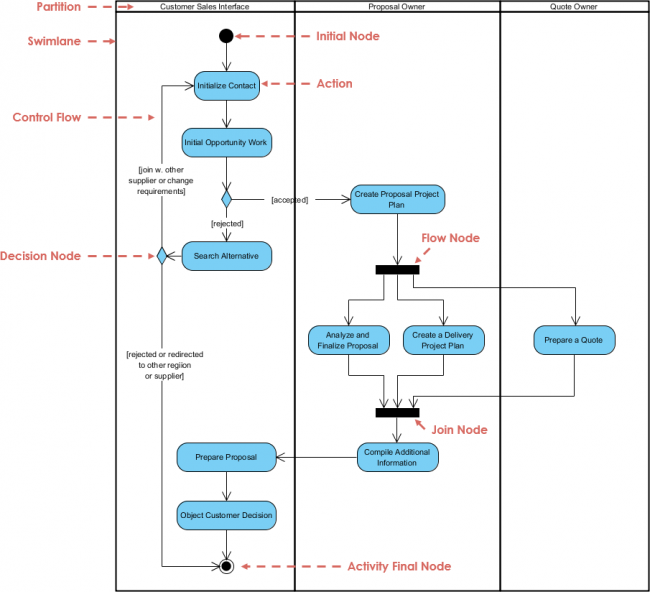

एक्टिविटी डायग्राम

• • • • UML में एक एक्टिविटी डायग्राम का उपयोग प्रणाली या एक विशिष्ट घटक के भीतर गतिविधियों या प्रक्रियाओं के प्रवाह को मॉडल करने के लिए किया जाता है।
      • इसका उपयोग आमतौर पर व्यापार प्रक्रियाओं, वर्कफ्लो या व्यक्तिगत वस्तुओं या घटकों के व्यवहार को दर्शाने के लिए किया जाता है।
      • एक्टिविटी डायग्राम विभिन्न तत्वों जैसे कार्य, निर्णय नोड्स, नियंत्रण प्रवाह और स्विमलेन का उपयोग करके गतिविधियों और निर्णय बिंदुओं के प्रवाह को मॉडल करते हैं।
      • वे जटिल वर्कफ्लो को दृश्यीकृत करने के लिए विशेष रूप से उपयोगी होते हैं, जिससे यह समझना आसान हो जाता है कि विभिन्न कार्यों या क्रियाकलापों को कैसे समन्वयित किया जाता है।

इंटरैक्शन ओवरव्यू डायग्राम बनाम इंटरैक्शन डायग्राम बनाम एक्टिविटी डायग्राम

यहां UML में इंटरैक्शन ओवरव्यू डायग्राम, इंटरैक्शन डायग्राम (अनुक्रम और संचार डायग्राम), और एक्टिविटी डायग्राम की तुलना करने वाली एक तालिका दी गई है:

पहलू	इंटरैक्शन ओवरव्यू डायग्राम	इंटरैक्शन डायग्राम (अनुक्रम/संचार)	एक्टिविटी डायग्राम
उद्देश्य	जटिल परिदृश्यों में इंटरैक्शन के बारे में समग्र दृश्य प्रदान करें।	वस्तुओं/घटकों के बीच गतिशील इंटरैक्शन को मॉडल करें।	एक प्रणाली के भीतर गतिविधियों या प्रक्रियाओं के प्रवाह का मॉडल बनाएं।
फोकस	इंटरैक्शन की उच्च स्तरीय संरचना।	इंटरैक्शन या संबंधों का विस्तृत क्रम।	गतिविधियों और निर्णय बिंदुओं का प्रवाह।
तत्वों के प्रकार	निर्णय नोड्स, मर्ज नोड्स, इंटरैक्शन फ्रैगमेंट्स।	लाइफलाइन्स, संदेश, वस्तुएं, फ्रैगमेंट्स (अनुक्रम आरेखों के लिए); वस्तुएं, लिंक्स, संदेश (संचार आरेखों के लिए)।	क्रियाएं, नियंत्रण प्रवाह, निर्णय नोड्स, स्विमलेन्स।
घटनाओं का क्रम	इंटरैक्शन के ठीक क्रम पर कम जोर।	इंटरैक्शन के क्रमिक क्रम का सख्ती से प्रतिनिधित्व करता है।	गतिविधियों और निर्णय बिंदुओं के क्रम का प्रतिनिधित्व करता है।
उपयोग के मामले	जटिल इंटरैक्शन स्थितियों को सरल बनाने में उपयोगी।	सटीक समय और क्रम की आवश्यकता वाले परिदृश्यों के मॉडलिंग के लिए आमतौर पर उपयोग किया जाता है।	वर्कफ्लो, व्यापार प्रक्रियाओं या प्रणाली व्यवहार के मॉडलिंग के लिए उपयुक्त।
विस्तृतता	इंटरैक्शन का उच्च स्तरीय अवलोकन।	इंटरैक्शन का विस्तृत प्रतिनिधित्व।	उच्च स्तरीय प्रक्रियाओं और विस्तृत चरणों दोनों का प्रतिनिधित्व करता है।
प्रतीक प्रणाली	शर्ती प्रवाह और लूप के लिए विशेष तत्व।	लाइफलाइन्स, संदेश, वस्तुएं (अनुक्रम आरेखों के लिए); वस्तुएं, लिंक्स, संदेश (संचार आरेखों के लिए)।	क्रियाएं, निर्णय बिंदु, नियंत्रण प्रवाह, स्विमलेन्स।
प्रतीक और आइकन	निर्णय हीरे, आयत, बादल, आदि।	लाइफलाइन बॉक्स, तीर, संदेश, आदि।	आयत, हीरे, तीर, स्विमलेन पार्टीशन, आदि।
जटिलता प्रबंधन	जटिलता को सरल दृश्य प्रदान करके प्रबंधित करने में सहायता करता है।	अंतरक्रियाओं की जटिलता पर जोर देता है।	गतिविधियों के दृश्यीकरण के माध्यम से जटिलता का प्रबंधन करता है।

ध्यान दें कि आरेख का चयन विशिष्ट मॉडलिंग आवश्यकताओं और प्रणाली में अंतरक्रियाओं या गतिविधियों के प्रतिनिधित्व के लिए आवश्यक विस्तार के स्तर पर निर्भर करता है। अंतरक्रिया अवलोकन आरेख अंतरक्रियाओं का उच्च स्तर का अवलोकन प्रदान करते हैं, अंतरक्रिया आरेख अंतरक्रियाओं के विस्तृत दृश्य को प्रदान करते हैं, और गतिविधि आरेख प्रणाली के भीतर गतिविधियों या प्रक्रियाओं के प्रवाह के मॉडलिंग के लिए उपयोग किए जाते हैं।

सारांश

अंतरक्रिया अवलोकन आरेख प्रणाली के भीतर अंतरक्रियाओं का उच्च स्तर का अवलोकन प्रदान करते हैं, जबकि अंतरक्रिया आरेख (अनुक्रम आरेख और संचार आरेख) वस्तुओं या घटकों के बीच गतिशील अंतरक्रियाओं के मॉडलिंग पर ध्यान केंद्रित करते हैं। दूसरी ओर, गतिविधि आरेख प्रणाली के भीतर गतिविधियों या प्रक्रियाओं के प्रवाह के मॉडलिंग के लिए उपयोग किए जाते हैं। आरेख का चयन करने का निर्णय विशिष्ट मॉडलिंग आवश्यकताओं और प्रणाली में अंतरक्रियाओं या गतिविधियों के प्रतिनिधित्व के लिए आवश्यक विस्तार के स्तर पर निर्भर करता है।
