State Diagram क्या है
State chart आरेख, जिन्हें state machine आरेख के रूप में भी जाना जाता है, सॉफ्टवेयर इंजीनियरिंग में जटिल प्रणालियों के व्यवहार को दर्शाने के लिए उपयोग किए जाने वाले लोकप्रिय दृश्य मॉडलिंग उपकरण हैं। एक state chart आरेख उन विभिन्न अवस्थाओं का वर्णन करता है जिनमें एक प्रणाली हो सकती है और वे घटनाएँ या स्थितियाँ जो अवस्थाओं के बीच संक्रमण के कारण बनती हैं। यह एक शक्तिशाली मॉडलिंग उपकरण है जिसका उपयोग सॉफ्टवेयर विकास, नियंत्रण इंजीनियरिंग और व्यापार प्रक्रिया मॉडलिंग सहित विभिन्न अनुप्रयोगों में किया जा सकता है। इस व्यापक गाइड में, हम state chart आरेख की मुख्य अवधारणाओं और तत्वों का अध्ययन करेंगे, साथ ही विभिन्न प्रकार की प्रणालियों के लिए उन्हें विकसित करने के तरीके को भी समझेंगे।
State आरेख Unified Modeling Language (UML) का एक हिस्सा है, जो सॉफ्टवेयर प्रणालियों को दर्शाने के लिए उपयोग किए जाने वाली एक सामान्य उद्देश्य वाली दृश्य मॉडलिंग भाषा है। State आरेख UML के व्यवहारात्मक आरेखों में से एक है, जिनका उपयोग प्रणाली के गतिशील व्यवहार को मॉडल करने के लिए किया जाता है। UML में अन्य व्यवहारात्मक आरेखों में गतिविधि आरेख, उपयोग केस आरेख और अनुक्रम आरेख शामिल हैं। State आरेख सॉफ्टवेयर इंजीनियरिंग में जटिल प्रणालियों के व्यवहार को मॉडल करने के लिए आमतौर पर उपयोग किए जाते हैं, जैसे एम्बेडेड प्रणालियाँ या नेटवर्क प्रोटोकॉल, जहाँ प्रणाली का व्यवहार उसकी वर्तमान अवस्था और प्राप्त इनपुट पर निर्भर करता है। State आरेख सॉफ्टवेयर डेवलपर्स, सिस्टम आर्किटेक्ट्स और हितधारकों के बीच डिज़ाइन विचारों और आवश्यकताओं को संचारित करने के लिए एक मूल्यवान उपकरण है।
State आरेख कब उपयोग करें
State आरेख का उपयोग किसी ऐसी प्रणाली के गतिशील व्यवहार को मॉडल करने के लिए किया जा सकता है जिसमें एक सीमित संख्या में अवस्थाएँ और अवस्था संक्रमण हों। State आरेख का उपयोग किए जा सकने वाली प्रणालियों के कुछ उदाहरण निम्नलिखित हैं:
- सॉफ्टवेयर प्रणालियाँ: State आरेख का उपयोग सॉफ्टवेयर प्रणालियों के व्यवहार को मॉडल करने के लिए किया जा सकता है, जैसे उपयोगकर्ता इंटरफेस, नियंत्रण प्रणालियाँ और संचार प्रोटोकॉल।
- हार्डवेयर प्रणालियाँ: State आरेख का उपयोग हार्डवेयर प्रणालियों के व्यवहार को मॉडल करने के लिए भी किया जा सकता है, जैसे इलेक्ट्रॉनिक सर्किट, मैकेनिकल उपकरण और निर्माण प्रक्रियाएँ।
- जैविक प्रणालियाँ: State आरेख का उपयोग जैविक प्रणालियों के व्यवहार को मॉडल करने के लिए किया जा सकता है, जैसे प्रतिरक्षा प्रणाली, तंत्रिका नेटवर्क और जैव रासायनिक मार्ग।
- व्यावसायिक प्रक्रियाएँ: State आरेख का उपयोग व्यावसायिक प्रक्रियाओं के व्यवहार को मॉडल करने के लिए किया जा सकता है, जैसे आदेश प्रक्रिया, इन्वेंटरी प्रबंधन और ग्राहक सेवा।
सामान्य तौर पर, कोई भी प्रणाली जिसे अलग-अलग अवस्थाओं और अवस्था संक्रमण के आधार पर वर्णित किया जा सकता है, के लिए state आरेख का उपयोग किया जा सकता है। State आरेख की शक्ति उनकी क्षमता में निहित है कि वे एक सरल, दृश्य तरीके से प्रणाली के व्यवहार की जटिलता को पकड़ सकते हैं, जिससे वे प्रणाली मॉडलिंग और विश्लेषण के लिए एक मूल्यवान उपकरण बन जाते हैं।
State आरेख के तत्व
State आरेख के तत्व वे दृश्य घटक हैं जिनका उपयोग एक सीमित अवस्था मशीन की अवस्थाओं, संक्रमणों, इनपुट और आउटपुट को दर्शाने के लिए किया जाता है। इन तत्वों के प्रत्येक का संक्षिप्त वर्णन निम्नलिखित है:
- अवस्थाएँ: अवस्थाएँ उन स्थितियों या स्थितियों का प्रतिनिधित्व करती हैं जिनमें एक प्रणाली किसी भी समय हो सकती है। वे state आरेख में वृत्त या अंडाकार के रूप में दर्शाई जाती हैं। प्रत्येक अवस्था को उसके नाम या वर्णन से लेबल किया जाना चाहिए जो स्पष्ट करे कि अवस्था का क्या अर्थ है।
- संक्रमण: संक्रमण एक इनपुट के प्रतिक्रिया में एक अवस्था से दूसरी अवस्था में परिवर्तन का प्रतिनिधित्व करते हैं। वे state आरेख में तीर या रेखाओं के रूप में दर्शाए जाते हैं। प्रत्येक संक्रमण को उस इनपुट या घटना के साथ लेबल किया जाना चाहिए जो संक्रमण को ट्रिगर करता है।
- इनपुट: इनपुट उन घटनाओं या स्थितियों का प्रतिनिधित्व करते हैं जो एक अवस्था से दूसरी अवस्था में संक्रमण को ट्रिगर करते हैं। इन्हें state आरेख में तीर या रेखाओं पर लेबल के रूप में दर्शाया जा सकता है।
- आउटपुट: आउटपुट संक्रमण के बाद होने वाले क्रियाकलाप या परिणाम का प्रतिनिधित्व करते हैं। वे हमेशा state आरेख में शामिल नहीं होते हैं, लेकिन तीर या रेखाओं पर लेबल के रूप में या अवस्थाओं के भीतर दर्शाए जा सकते हैं।
- प्रारंभिक अवस्था: प्रारंभिक अवस्था वह अवस्था है जिसमें प्रणाली किसी भी इनपुट प्राप्त करने से पहले शुरू होती है। इसे प्रारंभिक अवस्था वृत्त या अंडाकार की ओर इशारा करने वाली तीर द्वारा दर्शाया जाता है।
- अंतिम अवस्था: अंतिम अवस्था वह अवस्था है जिसमें प्रणाली अपना कार्य पूरा कर लेने के बाद संक्रमण करती है। इसे डबल वृत्त या अंडाकार द्वारा दर्शाया जाता है।
इन तत्वों के उपयोग से state आरेख में, आप एक प्रणाली के गतिशील व्यवहार को स्पष्ट, संक्षिप्त और समझने में आसान तरीके से मॉडल कर सकते हैं। State आरेख सॉफ्टवेयर इंजीनियर्स और अन्य पेशेवरों के लिए एक शक्तिशाली उपकरण है जो एक सीमित संख्या में अवस्थाओं और अवस्था संक्रमण वाली प्रणालियों को मॉडल और विश्लेषण करने की आवश्यकता होती है।
State आरेख बनाना
एक समस्या के आधार पर state आरेख विकसित करने में कई चरण शामिल होते हैं। यहाँ आप अनुसरण कर सकने वाली एक सामान्य प्रक्रिया है:
- समस्या की पहचान करें: स्पष्ट रूप से वह समस्या की पहचान करें जिसे आप state आरेख के उपयोग से मॉडल करना चाहते हैं। प्रणाली के इनपुट, आउटपुट और अवस्थाओं को समझें।
- अवस्थाओं को परिभाषित करें: प्रणाली के सभी संभावित अवस्थाओं की पहचान करें, जिसमें प्रारंभिक और अंतिम अवस्थाएँ भी शामिल हैं। प्रत्येक अवस्था का वर्णन करने के लिए स्पष्ट और संक्षिप्त लेबल का उपयोग करें।
- इनपुट और आउटपुट को परिभाषित करें: उन इनपुट या घटनाओं की पहचान करें जो प्रणाली को एक अवस्था से दूसरी अवस्था में संक्रमण करने के लिए बाध्य करते हैं। प्रत्येक संक्रमण के परिणामस्वरूप होने वाले आउटपुट या क्रियाकलापों को परिभाषित करें।
- अवस्था संक्रमण बनाएँ: तीर या रेखाओं का उपयोग करके प्रत्येक अवस्था को उस अगली अवस्था से जोड़ें जिसमें प्रणाली इनपुट या घटना के आने पर संक्रमण करती है। प्रत्येक संक्रमण को उस इनपुट या घटना के साथ लेबल करें जो इसे ट्रिगर करता है।
- State आरेख को सुधारें: आरेख की समीक्षा करें और उसे सुधारें ताकि यह प्रणाली का सही मॉडल बनाए और सभी संबंधित जानकारी शामिल हो। आरेख को पढ़ने और समझने में आसान बनाने के लिए उसे जितना संभव हो सके सरल बनाएं।
- State आरेख का परीक्षण करें: विभिन्न इनपुट या घटनाओं के मॉडलिंग के द्वारा state आरेख का परीक्षण करें और प्रणाली के अवस्थाओं के माध्यम से मार्ग का अनुसरण करें। सुनिश्चित करें कि जो आउटपुट या क्रियाकलाप होते हैं, वे प्रणाली के अपेक्षित व्यवहार के साथ संगत हों।
- State आरेख को अद्यतन करें: परीक्षण के परिणामों और हितधारकों से प्राप्त प्रतिक्रिया के आधार पर आवश्यकता के अनुसार state आरेख को अद्यतन करें।
इन चरणों का पालन करके आप एक state आरेख विकसित कर सकते हैं जो प्रणाली के व्यवहार का सही मॉडल बनाता है और आपको हाथ में समस्या को बेहतर ढंग से समझने में मदद करता है। याद रखें कि आरेख को स्पष्ट और संक्षिप्त रखें, और यह सुनिश्चित करने के लिए अन्य लोगों से प्रतिक्रिया प्राप्त करें कि मॉडल प्रणाली का सही प्रतिनिधित्व करता है।
राज्य आरेखों की व्याख्या करना
एक राज्य आरेख की व्याख्या करने के लिए, निम्न चरणों का पालन करें:
- प्रारंभिक अवस्था की पहचान करें: प्रारंभिक अवस्था वह अवस्था है जिसमें प्रणाली को किसी भी इनपुट प्राप्त करने से पहले शुरू होती है। इस अवस्था को आरेख में लेबल किया गया है।
- संक्रमणों का अनुसरण करें: प्रारंभिक अवस्था से शुरू करके, इनपुट के प्रतिक्रिया में आरेख में संक्रमणों का अनुसरण करें। प्रत्येक संक्रमण एक नई अवस्था में ले जाता है, जो प्रणाली की नई स्थिति या स्थिति का प्रतिनिधित्व करता है।
- आउटपुट को समझें: जैसे-जैसे प्रणाली एक अवस्था से दूसरी अवस्था में संक्रमण करती है, वह प्रणाली या उसके वातावरण को प्रभावित करने वाले आउटपुट उत्पन्न कर सकती है। इन आउटपुट को आरेख से निष्कर्ष निकाला जा सकता है या संक्रमण या अवस्थाओं पर स्पष्ट रूप से लेबल किया गया है।
- किसी भी लूप या चक्र की पहचान करें: एक लूप या चक्र
उदाहरण: डिजिटल घड़ी
समस्या विवरण: एक डिजिटल घड़ी के लिए एक राज्य आरेख विकसित करें जो घंटे, मिनट और सेकंड प्रदर्शित कर सके।
घड़ी में निम्नलिखित विशेषताएं होनी चाहिए:
- घड़ी को वर्तमान समय को घंटे, मिनट और सेकंड में प्रदर्शित करना चाहिए।
- उपयोगकर्ता को घंटे, मिनट और सेकंड के बटनों का उपयोग करके समय सेट करने की अनुमति होनी चाहिए।
विवरण के आधार पर एक राज्य आरेख विकसित करें
व्याख्या
- अब राज्य आरेख “Clock_Display” नामक प्रारंभिक अवस्था से शुरू होता है जो वर्तमान समय को दिखाता है।
- उपयोगकर्ता संबंधित “Set” अवस्था में संक्रमण करके घंटे, मिनट या सेकंड सेट कर सकता है।
- जब उपयोगकर्ता घंटे, मिनट या सेकंड सेट करता है, तो घड़ी “Clock_Display” अवस्था में वापस जाती है और नया समय सहेजती है।
- किसी भी राज्य संक्रमण के बाद “डिस्प्ले को अपडेट करें” कार्य को सक्रिय किया जाता है ताकि वर्तमान समय के साथ डिस्प्ले को अद्यतन किया जा सके।
यह राज्य आरेख समय सेट करने और प्रदर्शित करने की मूल कार्यक्षमता के साथ एक डिजिटल घड़ी के व्यवहार का मॉडल बनाता है। यह घड़ी के विभिन्न अवस्थाओं को दिखाता है और उन संक्रमणों को जो उपयोगकर्ता घड़ी के साथ बातचीत करने पर होते हैं।
एक अन्य उदाहरण: वेंडिंग मशीन
समस्या: स्नैक्स और ड्रिंक्स बेचने वाली एक वेंडिंग मशीन के लिए एक राज्य आरेख विकसित करें। वेंडिंग मशीन सिक्कों और नोटों को स्वीकार करती है, और वस्तुओं की कीमतें निश्चित हैं। यदि उपयोगकर्ता अधिक राशि डालता है, तो वेंडिंग मशीन को बदलाव देना चाहिए।
आवश्यकताएं:
- वेंडिंग मशीन में एक डिस्प्ले होनी चाहिए जो उपयोगकर्ता को बताए कि उन्होंने कितनी राशि डाली है और चयनित वस्तु की कीमत क्या है।
- उपयोगकर्ता को उपलब्ध वस्तुओं की सूची से एक वस्तु चुनने की अनुमति होनी चाहिए।
- वेंडिंग मशीन को जांचना चाहिए कि क्या उपयोगकर्ता ने चयनित वस्तु खरीदने के लिए पर्याप्त राशि डाली है।
- यदि उपयोगकर्ता बहुत अधिक राशि डालता है, तो वेंडिंग मशीन को बदलाव देना चाहिए।
- यदि उपयोगकर्ता पर्याप्त राशि डालता है, तो वेंडिंग मशीन को एक संदेश दिखाना चाहिए कि अधिक सिक्के/नोट डालें।
- यदि उपयोगकर्ता ने पर्याप्त राशि डाली है, तो वेंडिंग मशीन को चयनित वस्तु निकालनी चाहिए और आवश्यकता होने पर बदलाव देना चाहिए।
इन आवश्यकताओं के आधार पर, हम वेंडिंग मशीन के लिए एक राज्य आरेख विकसित कर सकते हैं जो मशीन के विभिन्न अवस्थाओं को दिखाता है और उन संक्रमणों को जो उपयोगकर्ता मशीन के साथ बातचीत करने पर होते हैं।

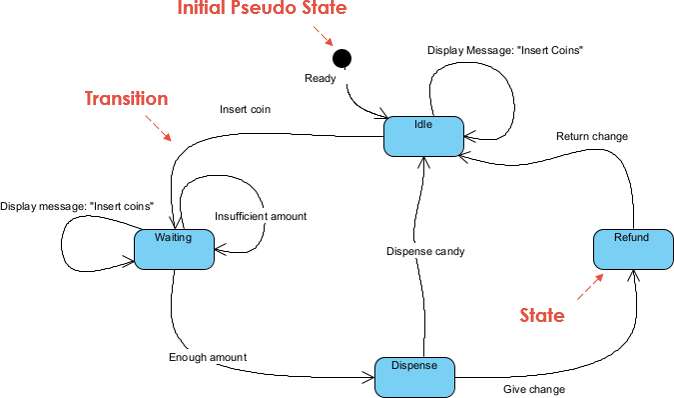

वेंडिंग मशीन के लिए राज्य चार्ट आरेख विकसित करें
व्याख्या
यह राज्य आरेख एक वेंडिंग मशीन के व्यवहार का मॉडल बनाता है जो कैंडी बार देती है और उपयोगकर्ता द्वारा अतिरिक्त राशि डालने पर बदला देती है। यह दिखाता है कि मशीन के विभिन्न राज्य हो सकते हैं और उपयोगकर्ता के मशीन के साथ बातचीत करने पर कौन-कौन से संक्रमण होते हैं।
- राज्य आरेख एक प्रारंभिक राज्य “आराम” से शुरू होता है जो उपयोगकर्ता को सिक्के डालने के लिए संदेश दिखाता है।
- उपयोगकर्ता एक सिक्का डाल सकता है, जिससे वेंडिंग मशीन “प्रतीक्षा” राज्य में संक्रमित हो जाती है।
- यदि उपयोगकर्ता पर्याप्त राशि नहीं डालता है, तो वेंडिंग मशीन “प्रतीक्षा” राज्य में रहती है और उपयोगकर्ता को अधिक सिक्के डालने के लिए संदेश दिखाती है।
- यदि उपयोगकर्ता कैंडी खरीदने के लिए पर्याप्त राशि डालता है, तो वेंडिंग मशीन “देना” राज्य में संक्रमित हो जाती है।
- “देना” राज्य में, वेंडिंग मशीन जांचती है कि क्या उपयोगकर्ता ने कैंडी खरीदने के लिए पर्याप्त राशि डाली है। यदि हां, तो यह कैंडी देती है और आवश्यकता होने पर बदला देती है। यदि नहीं, तो यह “प्रतीक्षा” राज्य में वापस संक्रमित हो जाती है और उपयोगकर्ता को अधिक सिक्के डालने के लिए संदेश दिखाती है।
- यदि उपयोगकर्ता को बदला देने की आवश्यकता हो, तो वेंडिंग मशीन “लौटाना” राज्य में संक्रमित हो जाती है और बदला देती है।
- कैंडी देने या बदला वापस करने के बाद, वेंडिंग मशीन “आराम” राज्य में वापस संक्रमित हो जाती है ताकि अगले ग्राहक का इंतजार किया जा सके।
यह राज्य आरेख एक वेंडिंग मशीन के व्यवहार का मॉडल बनाता है जो कैंडी बार देती है और उपयोगकर्ता द्वारा अतिरिक्त राशि डालने पर बदला देती है। यह दिखाता है कि मशीन के विभिन्न राज्य हो सकते हैं और उपयोगकर्ता के मशीन के साथ बातचीत करने पर कौन-कौन से संक्रमण होते हैं।
सारांश
राज्य आरेख एक दृश्य मॉडलिंग उपकरण है जिसका उपयोग जटिल प्रणालियों के व्यवहार का प्रतिनिधित्व करने के लिए किया जाता है। इस व्यापक गाइड में, हम राज्य आरेखों की मुख्य अवधारणाओं और तत्वों का अवलोकन प्रदान करते हैं, साथ ही विभिन्न प्रकार की प्रणालियों के लिए उन्हें विकसित करने के लिए चरण-दर-चरण गाइड भी प्रदान करते हैं।
प्रक्रिया को समझाने के लिए, हम दो सरल उदाहरण प्रदान करते हैं और प्रत्येक के लिए राज्य आरेख बनाते हैं। पहला उदाहरण एक डिजिटल घड़ी है जो समय को घंटे, मिनट और सेकंड में दिखाती है। राज्य आरेख घड़ी के विभिन्न राज्यों, जैसे “समय सेट करें” और “समय दिखाएं”, और उनके बीच के संक्रमण का चित्रण करता है।
दूसरा उदाहरण एक वेंडिंग मशीन है जो स्नैक्स और पेय पदार्थ बेचती है। राज्य आरेख दिखाता है कि वेंडिंग मशीन के विभिन्न राज्य हो सकते हैं, जैसे “आराम” और “वस्तु देना”, साथ ही उन राज्यों के बीच संक्रमण के कारण घटनाएं या स्थितियां भी दिखाता है।
चरण-दर-चरण गाइड का पालन करने और राज्य आरेखों के मुख्य तत्वों को समझने के बाद, पाठक जटिल प्रणालियों को मॉडल और डिज़ाइन करने के लिए प्रभावी आरेख बनाने में सक्षम होंगे विभिन्न क्षेत्रों में।
