UML (एकीकृत मॉडलिंग भाषा) घटक आरेख वास्तव में सॉफ्टवेयर इंजीनियरिंग में उच्च स्तरीय सॉफ्टवेयर घटकों और उप-प्रणालियों के मॉडलिंग के लिए एक मूल्यवान उपकरण हैं। वे सेवा-आधारित आर्किटेक्चर और घटक-आधारित विकास परियोजनाओं में विशेष रूप से उपयोगी हैं। यहां UML घटक आरेखों के बारे में कुछ महत्वपूर्ण बिंदु हैं:
- घटकों का मॉडलिंग: UML घटक आरेख आपको एक प्रणाली के भीतर मुख्य सॉफ्टवेयर घटकों या मॉड्यूलों का प्रतिनिधित्व करने की अनुमति देते हैं। इन घटकों को क्लासेज, लाइब्रेरियाँ, पैकेज या यहां तक कि बड़ी उप-प्रणालियाँ भी हो सकती हैं, जो आपके मॉडलिंग कर रहे प्रणाली के विस्तार पर निर्भर करते हैं।
- इंटरफेस को परिभाषित करना: घटक आरेखों के प्राथमिक उद्देश्यों में से एक इन घटकों के बीच इंटरफेस को परिभाषित करना है। इन इंटरफेस के द्वारा घटकों के एक दूसरे के साथ बातचीत करने के तरीके को निर्धारित किया जाता है, जिसमें उनके द्वारा प्रदान और उपभोग किए जाने वाले विधियाँ, डेटा और सेवाएँ शामिल हैं। यह प्रणाली के भागों के बीच सही संचार और एकीकरण सुनिश्चित करने के लिए आवश्यक है।
- दृश्य अवलोकन: घटक आरेख प्रणाली की आर्किटेक्चर का स्पष्ट दृश्य अवलोकन प्रदान करते हैं। इस दृश्य प्रतिनिधित्व में विकासकर्ताओं, प्रोजेक्ट प्रबंधकों और व्यावसायिक विश्लेषकों सहित स्टेकहोल्डर्स को सॉफ्टवेयर की संरचना और संगठन को त्वरित रूप से समझने में मदद मिलती है।
- प्रोजेक्ट के प्रारंभिक चरण: घटक आरेख आमतौर पर प्रोजेक्ट के जीवनचक्र के शुरुआती चरणों में, डिज़ाइन और योजना चरणों के दौरान बनाए जाते हैं। वे स्टेकहोल्डर्स से मंजूरी प्राप्त करने और विकास शुरू होने से पहले सभी को प्रणाली की आर्किटेक्चर के बारे में एक सामान्य समझ होने सुनिश्चित करने के लिए एक महत्वपूर्ण उपकरण के रूप में कार्य करते हैं।
- कार्यान्वयन रोडमैप: घटक आरेख कार्यान्वयन रोडमैप विकसित करने में भी सहायता कर सकते हैं। मुख्य घटकों और उनके निर्भरताओं की पहचान करके, विकास टीमें प्रणाली के विभिन्न हिस्सों को बनाने और एकीकृत करने के लिए बेहतर योजना बना सकती हैं।
- पुनर्उपयोग और रखरखाव: घटक-आधारित विकास में, इन आरेखों की सहायता से घटक पुनर्उपयोग के अवसरों की पहचान की जा सकती है, जो अधिक कुशल और रखरखाव योग्य सॉफ्टवेयर प्रणालियों की ओर ले जा सकती है। अच्छी तरह से परिभाषित घटकों का पुनर्उपयोग विकास में समय और प्रयास बचा सकता है।
- डेप्लॉयमेंट के विचार: जबकि घटक आरेख मुख्य रूप से सॉफ्टवेयर आर्किटेक्चर पर ध्यान केंद्रित करते हैं, वे हार्डवेयर या सर्वरों पर घटकों के भौतिक डेप्लॉयमेंट को दर्शाने वाले तत्वों को भी शामिल कर सकते हैं, जो प्रणाली के डेप्लॉयमेंट टॉपोलॉजी को समझने में मदद करते हैं।
- प्रणाली का विकास: प्रोजेक्ट के आगे बढ़ने के साथ, घटक आरेख प्रणाली की आर्किटेक्चर में आए बदलावों को दर्शाने के लिए विकसित हो सकते हैं। वे जीवंत दस्तावेज़ के रूप में कार्य करते हैं जिन्हें सॉफ्टवेयर की वर्तमान स्थिति को दर्शाने के लिए अद्यतन किया जा सकता है।

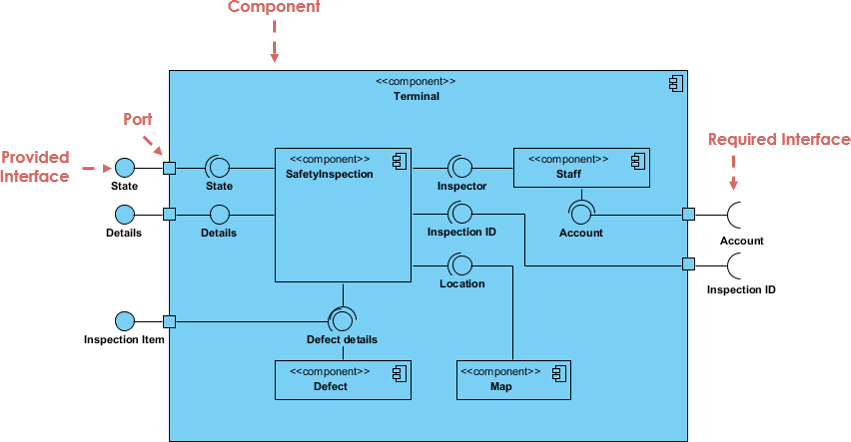

UML में घटक आरेख के तत्व
एक UML (एकीकृत मॉडलिंग भाषा) घटक आरेख में कई तत्व होते हैं जिनका उपयोग प्रणाली और उसके घटकों की उच्च स्तरीय संरचना के मॉडलिंग के लिए किया जाता है। यहां UML घटक आरेख में आमतौर पर पाए जाने वाले मुख्य तत्व हैं:
- घटक: आरेख का प्राथमिक तत्व, जो उच्च स्तरीय, स्व-सम्पूर्ण सॉफ्टवेयर मॉड्यूल या उप-प्रणाली का प्रतिनिधित्व करता है। घटक भौतिक निष्पाद्य, लाइब्रेरियाँ या तार्किक मॉड्यूल हो सकते हैं। उन्हें आंतरिक घटक के नाम के साथ आयताकार रूप में दर्शाया जाता है।
- इंटरफेस: एक घटक द्वारा प्रदान किए जाने वाले या आवश्यक अनुबंध या संचालन के सेट का प्रतिनिधित्व करता है। इंटरफेस घटकों के एक दूसरे के साथ बातचीत करने के तरीके को परिभाषित करते हैं। इंटरफेस को आमतौर पर छोटे आयताकार रूप में दर्शाया जाता है, जो घटकों से डैश्ड लाइन के साथ जुड़े होते हैं।
- निर्भरता: दो घटकों के बीच एक संबंध को दर्शाता है जहां एक घटक दूसरे पर निर्भर होता है। निर्भरताओं को डैश्ड तीरों के रूप में दर्शाया जाता है, जो निर्भर घटक से उस घटक की ओर इशारा करते हैं जिस पर वे निर्भर हैं।
- पोर्ट: एक घटक पर एक विशिष्ट अंतरक्रिया बिंदु जहां इंटरफेस जुड़े होते हैं। पोर्ट आमतौर पर घटक से लाइनों के साथ जुड़े छोटे वर्ग या गोले होते हैं, जो इंटरफेस के साथ कनेक्शन का प्रतिनिधित्व करते हैं।
- प्रदान किया गया इंटरफेस: उस इंटरफेस को दर्शाता है जो एक घटक प्रदान करता है या कार्यान्वित करता है। इसे एक ठोस रेखा के साथ एक खुला तीर के साथ जोड़ा जाता है, जो प्रदान किए गए इंटरफेस की ओर इशारा करता है।
- आवश्यक इंटरफेस: एक घटक पर निर्भर या आवश्यक इंटरफेस का प्रतिनिधित्व करता है। इसे आवश्यक इंटरफेस की ओर बंद तीर के साथ ठोस रेखा के साथ घटक से जोड़ा जाता है।
- असेंबली कनेक्टर: घटकों को एक बड़े प्रणाली के रूप में जोड़े या असेंबल करने के तरीके को दिखाने के लिए उपयोग किया जाता है। असेंबली कनेक्टरों का प्रतिनिधित्व विभिन्न घटकों के आवश्यक और प्रदान किए गए इंटरफेस को जोड़ने वाली रेखाओं के रूप में किया जाता है।
- आर्टिफैक्ट: प्रणाली के एक भौतिक टुकड़े का प्रतिनिधित्व करता है, जैसे एक फ़ाइल या बाइनरी घटक। आर्टिफैक्ट को घटकों के साथ जोड़ा जा सकता है ताकि यह दिखाया जा सके कि कौन-कौन से घटक उनका उपयोग करते हैं या उन्हें समावेश करते हैं।
- नोट: आपको आरेख में स्पष्टीकरण या वर्णनात्मक जानकारी जोड़ने की अनुमति देता है। नोट को आमतौर पर तत्व से संबंधित एक डैश्ड लाइन के साथ छोटे आयताकार के रूप में दर्शाया जाता है।
- पैकेज: संगठनात्मक उद्देश्यों के लिए संबंधित घटकों को एक साथ जोड़ने के लिए उपयोग किया जाता है। पैकेज को घटकों, इंटरफेस और अन्य तत्वों को समावेश करने वाले बड़े आयताकार या फ़ोल्डर के रूप में दर्शाया जाता है।
- सीमा: घटकों या इंटरफेस पर लागू होने वाली सीमाओं या शर्तों को निर्दिष्ट करता है। सीमाओं को घटकों या इंटरफेस के साथ जोड़ा जा सकता है ताकि उनके व्यवहार या गुणों के बारे में अतिरिक्त जानकारी प्रदान की जा सके।
इन तत्वों के सामूहिक रूप से एक UML घटक आरेख में सॉफ्टवेयर घटकों और उपप्रणालियों की संरचना और संबंधों को मॉडल करने में मदद मिलती है, जो प्रणाली की संरचना का दृश्य प्रतिनिधित्व प्रदान करता है।
घटक आरेख बनाम क्लास आरेख
UML क्लास आरेखों से संबंधित, घटक आरेख विभिन्न घटकों के बीच अंतरक्रिया को सुगम बनाने वाले इंटरफेस को निर्दिष्ट करके डेवलपर्स को महत्वपूर्ण कार्यान्वयन दृष्टिकोण प्रदान करते हैं।
कार्यान्वयन के बाद, घटकों को निरंतर एकीकरण डेप्लॉयमेंट में परीक्षण के लिए अलग-अलग तत्वों के रूप में लिया जा सकता है।
क्लास आरेखों के विपरीत, घटक आरेख घटक के भीतर की आंतरिक डेटा संरचना और विधियों को छिपाते हैं, केवल बाहरी अंतरक्रिया के लिए उत्तरदायी इंटरफेस ही दिखाते हैं। इससे घटक के आंतरिक कार्यों को व्यापक प्रणाली से अलग कर दिया जाता है।
घटक आरेख लचीले घटकों के निर्माण को बढ़ावा देते हैं, जो जटिल प्रणालियों और विभिन्न परियोजनाओं में पुनर्उपयोग को बढ़ावा देते हैं।
अधिक यह भी कि, वे तीसरे पक्ष के घटक पैकेज के एकीकरण के अवसरों को निर्धारित करते हैं, जिससे प्रणाली के कार्यान्वयन की दक्षता में सुधार होता है, जिससे परियोजना के समय और लागत में कमी आती है, विशेष रूप से जब आंतरिक विशेषज्ञता सीमित हो।
सारांश
UML घटक आरेख सॉफ्टवेयर विकास प्रक्रिया का एक महत्वपूर्ण हिस्सा है, जो सॉफ्टवेयर घटकों के मॉडलिंग, उनके इंटरफेस को परिभाषित करने और प्रणाली की संरचना का दृश्य प्रतिनिधित्व प्रदान करने में मदद करते हैं। वे प्रारंभिक परियोजना चरणों में महत्वपूर्ण भूमिका निभाते हैं, स्टेकहोल्डर्स के बीच संचार को सुगम बनाते हैं और जटिल प्रणालियों के कार्यान्वयन को निर्देशित करते हैं।
