परिचय
डेटा-फ्लो आरेख (DFDs) सॉफ्टवेयर इंजीनियरिंग के क्षेत्र में एक महत्वपूर्ण उपकरण के रूप में कार्य करते हैं, जो डेटा के एक सिस्टम के भीतर कैसे आगे बढ़ता है, इसका दृश्य प्रतिनिधित्व प्रदान करते हैं। हालांकि, इन आरेखों को बनाने की जटिलता के कारण उनकी सटीकता और स्पष्टता सुनिश्चित करने के लिए एक व्यापक जांच प्रक्रिया की आवश्यकता होती है। यहां, हम आपको अपने DFDs को प्रभावी ढंग से जांचने में मार्गदर्शन करने के लिए एक सेट प्रश्नों और विचारों का अध्ययन करेंगे।
एकल आरेख जांच
- कनेक्शन जांच:
- सुनिश्चित करें कि प्रत्येक डेटा-फ्लो तीर के शुरुआत या अंत में किसी प्रक्रिया से सही तरीके से जुड़ा हो। इससे प्रक्रियाओं और एकता के बीच डेटा के स्पष्ट प्रवाह की गारंटी मिलती है।
उदाहरण: बैंकिंग सिस्टम DFD में, सुनिश्चित करें कि “ग्राहक निकासी अनुरोध” का प्रतिनिधित्व करने वाला तीर “प्रक्रिया: निकासी प्रक्रिया” से जुड़ा हो।
- लेबलिंग स्पष्टता:
- सुनिश्चित करें कि प्रत्येक डेटा-फ्लो एक समझदार नाम के साथ लेबल किया गया हो, जो सूचना के स्पष्ट विवरण को बढ़ाता है।
उदाहरण: “डेटा फ्लो 1” जैसे अस्पष्ट लेबल के बजाय, बेहतर समझ के लिए “ग्राहक विवरण” का उपयोग करें।
- प्रक्रिया इनपुट और आउटपुट:
- सुनिश्चित करें कि प्रत्येक प्रक्रिया के कम से कम एक इनपुट और एक आउटपुट हों, ताकि प्रक्रियाएं डेटा का उचित निपटान कर सकें।
उदाहरण: ऑनलाइन शॉपिंग सिस्टम में, सुनिश्चित करें कि “प्रक्रिया: आदेश पूर्णता” के इनपुट “ग्राहक आदेश” और आउटपुट “भेजा गया आदेश” जैसे हों।
- प्रक्रिया नामकरण प्रथाएं:
- सुनिश्चित करें कि प्रत्येक प्रक्रिया का नाम समझदारी से रखा गया हो, “कुछ करो कुछ के लिए” प्रारूप का पालन करते हुए, और “प्रक्रिया” या “हैंडल” जैसे सामान्य शब्दों से बचें।
उदाहरण: “प्रक्रिया” के बजाय “भुगतान की पुष्टि करें” का उपयोग करें, ताकि प्रक्रिया द्वारा किए गए कार्य को स्पष्ट रूप से दर्शाया जा सके।
- डेटा स्टोर नामकरण:
- सुनिश्चित करें कि डेटा स्टोर के नाम उन वस्तुओं के प्रकार के अनुसार हों, जो उनमें संग्रहीत होते हैं, और स्पष्टता के लिए बहुवचन शब्दों का उपयोग करें।
उदाहरण: “आदेश डेटा” के बजाय “आदेश डेटाबेस” का उपयोग करें, ताकि यह दर्शाया जा सके कि यह बहुत सारे आदेश संग्रहीत करता है।
- प्रतिनिधित्व में स्थिरता:
- जब डेटा स्टोर और बाहरी एकताओं को बार-बार दिखाया जाए, तो सुनिश्चित करें कि प्रत्येक प्रतिनिधित्व में “विकर्ण” रेखा हो, ताकि स्थिरता बनी रहे।
उदाहरण: उत्पादन DFD में, यदि “आपूर्तिकर्ता” को दो बार दिखाया गया है, तो दोनों प्रतिनिधित्व में विकर्ण रेखा होनी चाहिए।
- डेटा फ्लो क्रॉसिंग से बचना:
- किसी भी डेटा-फ्लो क्रॉसिंग की पहचान करें और उसका समाधान करें, जिससे क्रॉसिंग रोकने के लिए दोहराए गए बाहरी एकताओं या डेटा स्टोर को जोड़ा जा सके।
उदाहरण: यदि “ग्राहक डेटा” और “आदेश विवरण” एक दूसरे के मार्ग में आते हैं, तो अलग-अलग प्रतिनिधित्व या संबंधों को बेहतर बनाने के विचार करें।
आरेखों के सेट की जांच
- विस्तार का संतुलन:
- सुनिश्चित करें कि जब किसी प्रक्रिया का विस्तार किया जाता है, तो सभी आरेख संतुलित हों। उच्च स्तर पर इनपुट और आउटपुट को निचले स्तर पर इनपुट और आउटपुट के साथ मेल बैठाना चाहिए।
उदाहरण: यदि स्तर दो का आरेख “भुगतान प्रक्रिया” पर विस्तार करता है, तो सुनिश्चित करें कि इनपुट और आउटपुट स्तर एक के संबंधित प्रक्रिया के साथ मेल बैठते हों।
- सुसंगत एंटिटी प्रतिनिधित्व:
- सुनिश्चित करें कि सभी बाहरी एंटिटी के निरूपण को संदर्भ आरेख और स्तर एक आरेख दोनों पर सुसंगत रूप से दर्शाया गया है।
उदाहरण: यदि संदर्भ आरेख पर “ग्राहक” को बाहरी एंटिटी के रूप में दर्शाया गया है, तो इसे स्तर एक आरेख पर भी दिखाया जाना चाहिए।
- सही नंबरिंग:
- सुनिश्चित करें कि सभी प्रक्रियाओं और डेटा भंडार को सही तरीके से नंबर दिए गए हों ताकि संदर्भ और नेविगेशन में आसानी हो।
उदाहरण: यदि किसी प्रक्रिया को एक आरेख पर “P3” के रूप में नंबर दिया गया है, तो इसे पूरे आरेख में एक ही नंबरिंग के साथ बनाए रखना चाहिए।

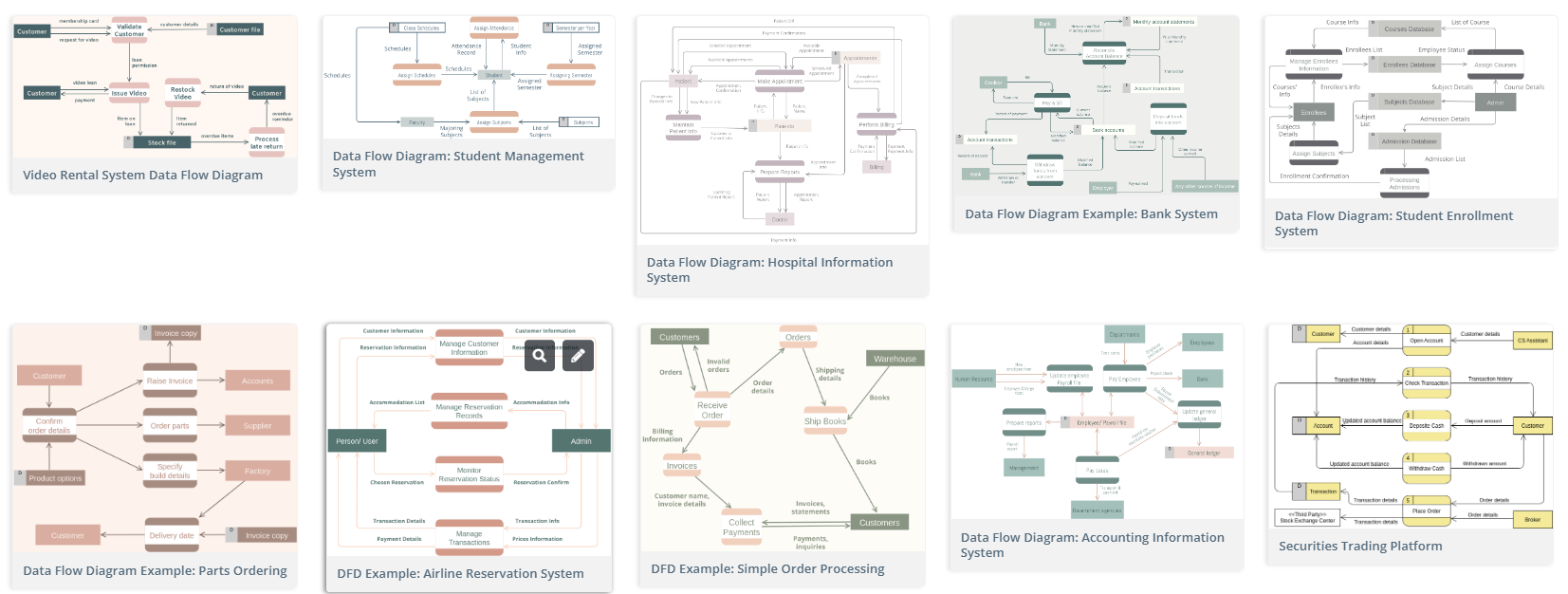

डेटा प्रवाह आरेख प्रारूप
प्रोफेशनल के साथ अपने डिज़ाइन को तेज करेंडेटा प्रवाह आरेख प्रारूपद्वाराविज़ुअल पैराडाइग्म:
निष्कर्ष
जबकि DFDs सॉफ्टवेयर इंजीनियरों और हितधारकों के बीच संचार को बढ़ाते हैं, उनकी प्रभावीता ध्यान से जांच पर निर्भर करती है। जैसे-जैसे आरेख विकसित होते हैं, स्पष्टता बनाए रखने और संचार के टूटने से बचने के लिए नियमित समीक्षा और पुनर्व्यवस्था आवश्यक हो जाती है। एक साफ और अच्छी तरह से जांचे गए डेटा-प्रवाह मॉडल न केवल तकनीकी सटीकता सुनिश्चित करता है बल्कि सॉफ्टवेयर विकास परियोजनाओं में संचार प्रक्रिया को भी बढ़ाता है।
