So erstellen Sie Mikrodienst-Architekturmodelle mit PlantUML und C4

Wenn Software-Systeme skalieren, wird die Dokumentation komplexer Mikrodienst-Beziehungen zu einer kritischen Herausforderung für Entwicklungsteams. Die Abhängigkeit von Drag-and-Drop-Zeichenwerkzeugen führt oft zu veralteten, schwer zu wartenden Diagrammen, die sich von Ihrem eigentlichen Codebase entfernen. Die Verwendung eines modernen Text-zu-Diagramm-Tool ermöglicht es Entwicklern und Softwarearchitekten, die Systemarchitektur direkt neben dem Quellcode zu pflegen. Durch die Kombination eines online-browserbasierten PlantUML-Editors mit der strukturierten Methodik des C4-Modells können Teams klare, versionskontrollierbare architektonische Dokumentation problemlos erstellen.

In dieser Anleitung werden wir untersuchen, wie man Mikrodienst-Architekturen mit PlantUML und C4 entwirft, warum modellbasiertes Codieren statische Zeichenflächenlösungen übertrifft, und wie ein All-in-One-Diagramm-als-Code-Tool Ihren Ingenieurworkflow optimiert.

Warum PlantUML mit dem C4-Modell kombinieren?

Das C4-Modell zerlegt komplexe Software-Systeme in vier hierarchische Ebenen der Detailgenauigkeit: Kontext, Container, Komponenten und Code. Wenn es in einem spezialisierten PlantUML-Editor implementiert wird, erlangen Architekten mehrere deutliche Vorteile:

• Standardisierte visuelle Notation: Jedes Teammitglied hält sich an identische Stilregeln für Softwaregrenzen, Container und Datenbanken, ohne manuelle Ausrichtung.
• Integration in Versionskontrolle: Speichern Sie Ihre Architekturdefinitionen direkt in Git neben Ihren Mikrodienst-Repositories, um Änderungen problemlos nachzuverfolgen.
• Schnelle Umgestaltung: Benennen Sie Dienste um, passen Sie Datenbankverweise an oder aktualisieren Sie API-Verbindungen in Sekunden mithilfe von reinen Textbearbeitungen.

Die Einführung eines Text-zu-Diagramm-Tools für architektonische Entwürfe stellt sicher, dass Ihre technische Dokumentation während des gesamten Projektzyklus genau bleibt.

Schritt-für-Schritt-Erstellung einer Mikrodienst-Architektur

Schauen wir uns an, wie man ein mehrfach-containerbasiertes Mikrodienst-System mit C4-Syntax in Ihrem Browser modelliert. Da die offizielle C4-Bibliothek direkt in Ihrem Editor enthalten ist, erfordert die Definition von Systemen nur minimale Vorbereitung.

Ebene 1: System-Kontext-Diagramm

Das System-Kontext-Diagramm legt hochwertige Grenzen fest und zeigt, wie externe Benutzer und externe Dienste mit Ihrem Mikrodienst-Ökosystem interagieren.

Ebene 2: Container-Diagramm

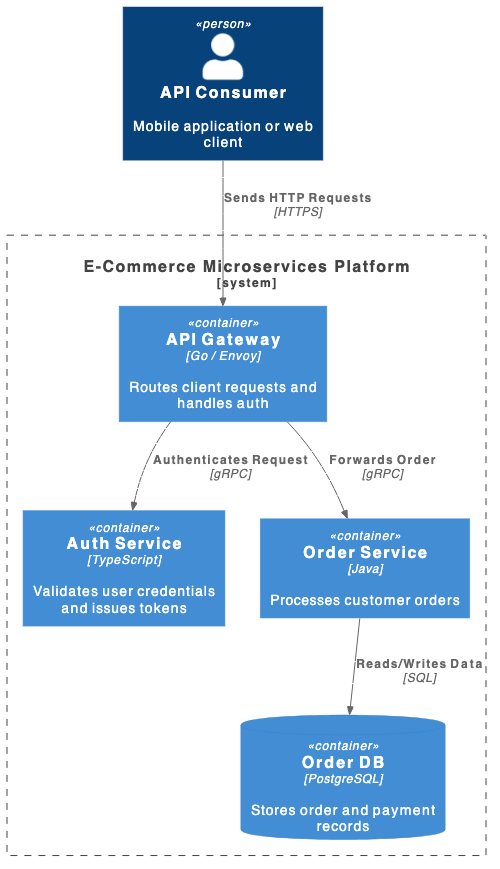

Das Container-Diagramm vergrößert die Systemgrenze und zeigt einzelne Mikrodienste, API-Gateways, Hintergrundarbeiter und Datenspeicher. Hier ist ein Beispiel-Skript, das Sie direkt in einen Online-PlantUML-Editor einfügen können:

@startuml
!include https://raw.githubusercontent.com/plantuml-stdlib/C4-PlantUML/master/C4_Container.puml

Person(user, "API-Verbraucher", "Mobile Anwendung oder Web-Client")
System_Boundary(c1, "E-Commerce-Mikrodienste-Plattform") {
    Container(api_gateway, "API-Gateway", "Go / Envoy", "Leitet Client-Anfragen weiter und verarbeitet Authentifizierung")
    Container(auth_service, "Authentifizierungsdienst", "TypeScript", "Überprüft Benutzeranmeldeinformationen und stellt Tokens aus")
    Container(order_service, "Bestellungs-Dienst", "Java", "Verarbeitet Kundenbestellungen")
    ContainerDb(order_db, "Bestellungs-Datenbank", "PostgreSQL", "Speichert Bestell- und Zahlungsdaten")
}

Rel(user, api_gateway, "Sendet HTTP-Anfragen", "HTTPS")
Rel(api_gateway, auth_service, "Authentifiziert Anfrage", "gRPC")
Rel(api_gateway, order_service, "Weiterleitung der Bestellung", "gRPC")
Rel(order_service, order_db, "Liest/Schreibt Daten", "SQL")
@enduml

Vereinfachung der C4-Modellierung mit KI und VPasCode

Während die C4-Syntax saubere, strukturierte Ausgaben liefert, kann die Verwaltung komplexer Abhängigkeitsketten über mehrere Mikrodienste hinweg immer noch zu Syntaxfehlern führen. Die Verwendung von VPasCode als Ihr primäres Text-zu-Diagramm-Tool gibt Ihrem Team Zugriff auf die 1-Klick-KI-Code-Fehlerbehebung, um Syntax-Fehler sofort zu beheben.

Beim Modellieren von SoftwareC4 Architekturlayouts oder die Detailierung komplexer SystemeArchitekturmodelle, erfasst ein intelligenter PlantUML-Editor automatisch nicht geschlossene Blöcke, ungültige Beziehungen oder fehlende Bibliotheksimporte, sodass Sie hochauflösende Ansichten erstellen können, ohne an Geschwindigkeit einzubüßen.

Best Practices zur Dokumentation von Microservices

Um den höchsten Nutzen aus Ihrem codebasierten Dokumentationsworkflow zu ziehen, beachten Sie diese drei zentralen Praktiken:

1. Halten Sie Diagramme modular: Vermeiden Sie es, jedes Microservice in einer einzigen Ansicht zu platzieren. Teilen Sie komplexe Domänen in separatePlantUML Dateien für Kontext- und Containeransichten.
2. Standardisieren Sie Technologiebezeichnungen: Kennzeichnen Sie Protokollnamen wie gRPC, REST oder SQL deutlich, damit Entwickler die Kommunikationsschichten von Diensten sofort verstehen können.
3. Exportieren Sie hochwertige Assets: Nutzen Sie SVG- und PNG-Exporte direkt aus Ihrem PlantUML-Editor, um scharfe Visualisierungen in Pull-Requests, Wiki-Seiten oder Visual-Paradigm-OpenDocs-Veröffentlichungen einzubetten.

Die Wahl eines intuitiven Text-zu-Diagramm-Tools befähigt sowohl Junior-Entwickler als auch Senior-Architekten, produktionsfertige Architekturmodelle mühelos im reinen Text zu pflegen.
