परिचय
प्रणाली विश्लेषण और डिजाइन की जटिल दुनिया में स्पष्टता अत्यंत महत्वपूर्ण है। आइए जानें डेटा प्रवाह आरेख (DFD) और कार्यात्मक विभाजन की कला—जटिल प्रणालियों की जटिलता को समझने वाले शक्तिशाली उपकरण, जो हमें डेटा के जटिल नृत्य के मार्गदर्शन करते हैं।
यह लेख इन अवधारणाओं को समझने की यात्रा पर निकलता है, यह जांचता है कि वे कैसे एक साथ जुड़ते हैं ताकि प्रणाली की कार्यक्षमता की समग्र समझ प्राप्त हो सके। संदर्भ आरेख के पक्षी की आंख वाले दृश्य से लेकर बाद के DFD स्तरों के विस्तृत विवरण तक, हम संरचित विश्लेषण के क्षेत्र में घूमते हैं ताकि मॉड्यूलर और स्केलेबल प्रणालियों का डिजाइन किया जा सके।
डेटा प्रवाह आरेख (DFD) को समझना:
डेटा प्रवाह आरेख एक प्रणाली के माध्यम से डेटा के प्रवाह का दृश्य प्रतिनिधित्व है, जो प्रक्रियाओं, डेटा भंडार, डेटा स्रोतों और डेटा गंतव्यों को दर्शाते हैं। ये एक स्पष्ट और संक्षिप्त तरीका प्रदान करते हैं जिससे प्रणाली की कार्यक्षमता और जानकारी के भीतर गति को समझा जा सके।
कार्यात्मक विभाजन:
कार्यात्मक विभाजन एक जटिल प्रणाली को छोटे, अधिक प्रबंधन योग्य उप-प्रणालियों या कार्यों में बांटने की प्रक्रिया है। यह प्रणाली की संरचना और पदानुक्रम को समझने में मदद करता है, जिससे विश्लेषण और डिजाइन करना आसान हो जाता है।
DFD के स्तर:
- संदर्भ आरेख:
- उद्देश्य: संदर्भ आरेख पूरी प्रणाली के उच्च स्तर के दृश्य को प्रदान करता है। यह प्रणाली को एकल प्रक्रिया के रूप में दिखाता है और उन बाहरी एकाइयों को दिखाता है जो इससे अंतरक्रिया करती हैं। यह आरेख प्रणाली की सीमाओं और प्रणाली में डेटा के प्रवाह को समझने के लिए अत्यंत महत्वपूर्ण है।
- इसे कैसे किया जाता है: पूरी प्रणाली (प्रक्रिया) का प्रतिनिधित्व करने वाले आयत के साथ शुरुआत करें और उसे लेबल करें। फिर बाहरी एकाइयों (डेटा के स्रोत या गंतव्य) की पहचान करें और उन्हें डेटा प्रवाह का प्रतिनिधित्व करने वाली तीरों के साथ प्रणाली से जोड़ें।
- लाभ: संदर्भ आरेख जटिल प्रणालियों को सरल बनाता है, जिससे उन्हें समझना आसान हो जाता है। यह स्टेकहोल्डर्स के बीच एक मूल्यवान संचार उपकरण है, जो उन्हें प्रणाली की अंतरक्रिया को समझने में मदद करता है बिना विस्तृत विवरणों में उतरे।
- स्तर 1 DFD:
- उद्देश्य: स्तर 1 DFD प्रणाली में गहराई से जाता है, मुख्य प्रक्रिया को मुख्य उप-प्रक्रियाओं में बांटता है। यह प्रणाली के भीतर डेटा के प्रवाह के बारे में अधिक विस्तृत दृश्य प्रदान करता है।

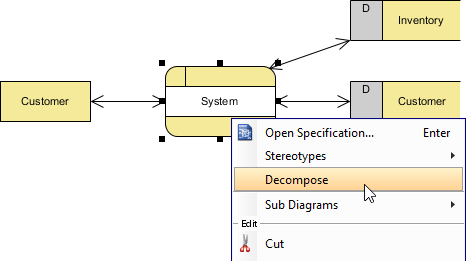

- इसे कैसे किया जाता है: संदर्भ आरेख से मुख्य प्रक्रिया को लें और उसे उसके मुख्य उप-प्रक्रियाओं में विभाजित करें। इन उप-प्रक्रियाओं को डेटा प्रवाह का प्रतिनिधित्व करने वाली तीरों के साथ जोड़ें। बाहरी एकाइयाँ इस स्तर पर बनी रहती हैं, मुख्य और उप-प्रक्रियाओं के साथ अंतरक्रिया करती हैं।
- लाभ: स्तर 1 DFD प्रणाली के मुख्य कार्यों और उनके अंतर्संबंधों को समझने में मदद करता है। यह अधिक विस्तृत स्तरों में आगे विभाजन के लिए आधार तैयार करता है।
- DFD के बाद के स्तर:
- उद्देश्य: स्तर 1 DFD से प्रत्येक उप-प्रक्रिया को अधिक विस्तृत उप-प्रक्रियाओं में विभाजित करते रहें जब तक कि संतोषजनक स्तर का विस्तार प्राप्त नहीं हो जाता। प्रत्येक बाद का स्तर प्रणाली के लिए अधिक विस्तृत दृश्य प्रदान करता है।
- इसे कैसे किया जाता है: पिछले स्तर से प्रत्येक उप-प्रक्रिया को लें और उसे और अधिक विभाजित करें। इस प्रक्रिया को दोहराएं जब तक कि वह स्तर नहीं पहुंच जाता जहां प्रत्येक उप-प्रक्रिया आसानी से समझी जा सके और प्रबंधन योग्य हो।
- लाभ: विस्तृत स्तर स्पष्ट कार्यों के डिज़ाइन और कार्यान्वयन में मदद करते हैं। यह एक व्यवस्थित दृष्टिकोण के माध्यम से एक प्रणाली की जटिलता को समझने और प्रबंधित करने में सहायता करता है।
DFD और कार्यात्मक विभाजन के लाभ:
- स्पष्टता:
- DFD प्रणाली के भीतर डेटा के आवागमन का स्पष्ट और संक्षिप्त दृश्य प्रस्तुत करते हैं, जिससे स्टेकहोल्डर्स के लिए प्रणाली की कार्यक्षमता को समझना आसान हो जाता है।
- पदानुक्रम:
- कार्यात्मक विभाजन कार्यों के एक पदानुक्रम को स्थापित करता है, जिसमें एक जटिल प्रणाली को प्रबंधन योग्य और समझने योग्य घटकों में विभाजित किया जाता है।
- संचार:
- DFD तकनीकी और अतकनीकी स्टेकहोल्डर्स के बीच एक शक्तिशाली संचार उपकरण के रूप में कार्य करते हैं। वे प्रणाली के बारे में चर्चा और समझने के लिए एक सामान्य भाषा प्रदान करते हैं।
- प्रणाली डिज़ाइन:
- कार्यात्मक विभाजन समग्र प्रणाली को छोटे, अधिक प्रबंधन योग्य भागों में विभाजित करके प्रणाली डिज़ाइन प्रक्रिया का मार्गदर्शन करता है। यह मॉड्यूलर और स्केलेबल प्रणालियों के विकास में सहायता करता है।
डेटा फ्लो डायग्राम और कार्यात्मक विभाजन प्रणाली विश्लेषण और डिज़ाइन में अमूल्य उपकरण हैं। वे प्रणालियों की जटिलताओं को समझने, डिज़ाइन करने और संचार करने के लिए एक संरचित और दृश्य दृष्टिकोण प्रदान करते हैं। DFD की पदानुक्रमिक प्रकृति और कार्यात्मक विभाजन द्वारा चरणबद्ध विभाजन प्रणाली विकास परियोजनाओं की सफलता में योगदान देते हैं।
प्रणालियों को सुव्यवस्थित करना: विज़ुअल पैराडाइम के डेटा फ्लो डायग्राम टूल की शक्ति को मुक्त करना
प्रणाली के भीतर जटिल सूचना प्रवाह के चैनलों को निर्देशित करने के लिए सटीकता और स्पष्टता की आवश्यकता होती है। डेटा फ्लो डायग्राम (DFD) की दुनिया में प्रवेश करें, जहां डेटा के जटिल नृत्य को दृश्य रूप में प्रस्तुत किया जाता है और प्रभावी प्रणाली विश्लेषण और डिज़ाइन के लिए उपयोग किया जाता है। इस तकनीकी युग में एक स्पष्ट और विश्वसनीय DFD उपकरण की आवश्यकता अत्यंत महत्वपूर्ण है।विज़ुअल पैराडाइम इस क्षेत्र में एक दीपक के रूप में उभरता है, जो उपयोगकर्ताओं को अपनी प्रणालियों के भीतर सूचना प्रवाह के विस्तृत और गहन प्रतिनिधित्व बनाने की क्षमता प्रदान करने वाले उपयोग में आसान DFD संपादक प्रदान करता है।
विज़ुअल पैराडाइम के DFD टूल की विशेषताएं:
- उपयोग में आसान संपादक:
- विज़ुअल पैराडाइम का DFD टूल उपयोगकर्ता-मित्रता के आधार पर डिज़ाइन किया गया है। उपयोग में आसान संपादक नवीन और अनुभवी उपयोगकर्ताओं दोनों को जटिल डेटा फ्लो डायग्राम बनाने में बिना किसी बाधा के सहायता करता है।
- मॉडलिंग में सटीकता:
- ड्रैग-एंड-ड्रॉप आकृति निर्माण और संरेखण गाइड के साथ सटीक आकृति स्थिति निर्धारण के साथ अपने DFD में सटीकता प्राप्त करें। इससे यह सुनिश्चित होता है कि आपके डायग्राम केवल सूचनात्मक नहीं बल्कि दृश्य रूप से आकर्षक भी हों।
- तत्व पुनर्उपयोगता:
- दक्षता महत्वपूर्ण है, और विज़ुअल पैराडाइम इसे समझता है। टूल तत्वों के पुनर्उपयोग की अनुमति देता है, जिससे मॉडलिंग प्रक्रिया में मूल्यवान समय और प्रयास बचता है।
विज़ुअल पैराडाइम के साथ DFD बनाना:
- सूचना प्रवाह की पहचान करना:
- DFD उपयोगकर्ताओं को प्रणाली के भीतर सूचना के प्रवाह की पहचान करने में सक्षम बनाते हैं। इसमें एक निर्धारित प्रणाली या प्रक्रिया क्षेत्र के भीतर विशिष्ट एकाधिकार या उप-प्रक्रियाओं के लिए सूचना के इनपुट और आउटपुट को समझना शामिल है।
- सूचना आवश्यकताएं:
- विज़ुअल पैराडाइम का DFD टूल एक विशिष्ट प्रक्रिया पूरी करने के लिए आवश्यक सूचना के प्रकार और रूप के विस्तृत अन्वेषण को सुगम बनाता है। इस स्तर की जानकारी प्रभावी निर्णय लेने और प्रणाली अनुकूलन के लिए निर्णायक है।
विज़ुअल पैराडाइम का DFD टूल एक शक्तिशाली उपकरण के रूप में उभरता है। इसकी विशेषताएं, ड्रैग-एंड-ड्रॉप सरलता से लेकर सटीक मॉडलिंग क्षमता तक, उपयोगकर्ताओं को DFD बनाने में सक्षम बनाती हैं, जो सूचना प्रवाह की जटिलताओं को स्पष्ट करते हैं और प्रस्तुतियों और रिपोर्टों के लिए अमूल्य संपत्ति के रूप में कार्य करते हैं। जब दक्षता और सटीकता मिलती है, तो प्रणाली की समझ के जटिल भूभाग में बिना किसी बाधा के यात्रा का परिणाम निर्मित होता है, और विज़ुअल पैराडाइम का DFD टूल इस रास्ते को निर्देशित करने वाला दिशासूचक है।
सारांश
प्रणालियों के क्षेत्र में, स्पष्टता एक व्यर्थ वस्तु नहीं, बल्कि आवश्यकता है। डेटा प्रवाह आरेख, उनकी आयताकार संरचना के साथ, और कार्यात्मक विभाजन, जिसमें कार्यों के व्यवस्थित विभाजन के साथ, समझ के प्रकाश स्रोत के रूप में उभरते हैं।
संदर्भ आरेख मंच तैयार करता है, प्रणाली की सीमाओं और अंतरक्रियाओं को उजागर करता है। जैसे हम लेवल 1 डीएफडी और उसके बाद के स्तरों में नीचे जाते हैं, विस्तार बढ़ता है, जो प्रणाली डिजाइन के लिए एक मार्गदर्शिका प्रदान करता है। लाभ अनेक हैं—स्पष्टता, व्यवस्था, प्रभावी संचार, और प्रणाली विकास के लिए एक नक्शा। एक साथ, डीएफडी और कार्यात्मक विभाजन प्रणालियों की जटिलताओं को समझने और प्रबंधित करने के द्वार खोलते हैं, जिससे प्रणाली विश्लेषण और डिजाइन के लिए एक संरचित और सूचित दृष्टिकोण सुनिश्चित होता है।
